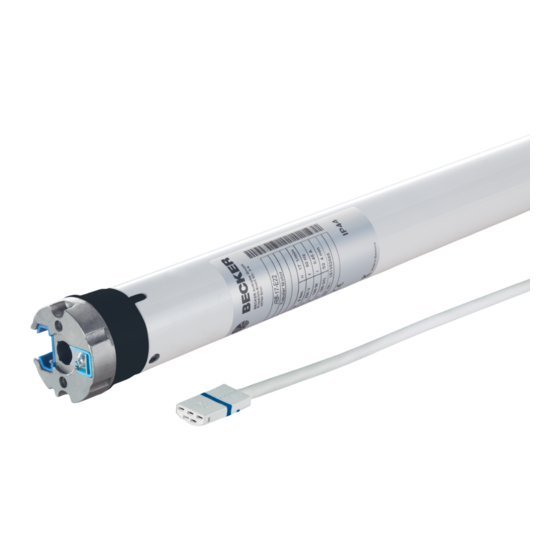

Becker R8-17 E22 Montage- Und Betriebsanleitung
Rohrantriebe für rollladen
Inhaltsverzeichnis
Quicklinks
R8-17...R12-17
Modell: E22
Montage- und Betriebsanleitung
de
Rohrantriebe für Rollladen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 301 265 0f 04.12.2023
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R8-17 E22
Inhaltszusammenfassung für Becker R8-17 E22
- Seite 1 Montage- und Betriebsanleitung Rohrantriebe für Rollladen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 301 265 0f 04.12.2023 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage für Anwendungen die einen zweiten Rettungsweg darstellen .................. 7 Montage des Antriebs .............................. -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen • Verwendbar bis 12 Nm für den zweiten Rettungsweg bei Nutzung des optionalen Rollladen Escape-Sets mit automatischer Endlagen-Restauration, Rollladen Escape-Handkurbelsets und Rollladen Escape-Mitnehmersets S60. • Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsystemen ∙... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden. - Seite 5 • Antriebe mit der Anschlussleitung H05RR-F, S05RN-F oder 05RN-F dürfen im Freien und im Innenbe- reich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Diese müssen nach Herstellerangaben montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladenanlagen bestimmt. Unter Verwendung beider Rollladen EscapeSets (Rollladen Escape-Handkurbelsets für den zweiten Rettungsweg und Rollla- den Escape-Mitnehmersets S60 für den zweiten Rettungsweg) und dessen fachgerechten Montage, sind die Antriebe bis 12 Nm für Anwendungen die einen zweiten Rettungsweg darstellen geeignet. -
Seite 7: Montage Für Anwendungen Die Einen Zweiten Rettungsweg Darstellen
Montage für Anwendungen die einen zweiten Rettungsweg darstellen ACHTUNG Das Rollladen Escape-Handkurbelset und Rollladen Escape-Mitnehmerset S60 dürfen ausschließlich bei Rohrantrieben bis 12 Nm verwendet werden. Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. -
Seite 8: Demontage Des Mitnehmers
Klick-Klick-Klick Position Kurbelstangenhalter STOP Demontage des Mitnehmers Montage des Antriebs in der Welle Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben. ACHTUNG Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die Wickelwelle fallen gelassen werden! Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2). -
Seite 9: Einstellen Und Löschen Der Endlagen Für Anwendungen Die Einen Zweiten Rettungsweg Darstellen
Einstellen und Löschen der Endlagen für Anwendungen die einen zweiten Rettungsweg darstellen Einstellen der Endlagen mit dem Einstellset Einstellset für Antriebe mit elektronischer Endabschaltung. Programmiertaste Fahrtaste ACHTUNG Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbe- triebnahme vorgesehen. -
Seite 10: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstell- sets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause. -
Seite 11: Einstellen Der Endlagen Mit Einem Knebelschalter Oder Einem Verriegelten Taster
Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“ Beim ersten Mal anfahren der Endlage „Anschlag“ wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein- ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe- trieb. -
Seite 12: Montage Für Die Standardrollladenanwendung
Montage für die Standardrollladenanwendung Die Montage für Anwendungen die einen zweiten Rettungsweg darstellen lesen Sie im Ka- pitel Montage für Anwendungen die einen zweiten Rettungsweg darstellen [} 7]. Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. -
Seite 13: Montage Des Antriebs In Der Welle
Montage des Mitnehmers mit Sicherung an der Abtriebs- Demontage des Mitnehmers mit Sicherung an der Ab- welle triebswelle Montage und Demontage des Mitnehmers mit Mitnehmersicherung oder Schraubverbindung Montage und Demontage des Mitneh- Montage und Demontage des Mitneh- mers mit separater Mitnehmersicherung mers mit Schraubverbindung Montage des Antriebs in der Welle Bei Profilwellen:... - Seite 14 Das automatische Einstellen der Endlagen bei Verwendung von beidseitigen Anschlagsystemen ist mit dem Knebelschalterset (Art.-Nr. 4901 001 158 0), einem handelsüblichen Knebelschalter oder dem Einstellset für Antriebe mit elektronischer Endabschaltung (Art.-Nr. 4935 200 011 0) möglich. Alle an- deren Funktionen sind ausschließlich mit dem Einstellset einstellbar. Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstell- / Bedienele- ments und schalten Sie die Netzspannung ein.
-
Seite 15: Einstellen Der Endlagen Mit Dem Einstellset Für Die Standardrollladenanwendung
Einstellen der Endlagen mit dem Einstellset für die Standardrollladenanwendung Das Einstellen der Endlagen für Anwendungen die einen zweiten Rettungsweg darstellen lesen Sie im Kapitel Einstellen und Löschen der Endlagen für Anwendungen die einen zweiten Rettungsweg darstellen [} 9]. Einstellset für Antriebe mit elektronischer Endabschaltung. Programmiertaste Fahrtaste ACHTUNG... - Seite 16 Punkt oben zu Punkt unten Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Fahren Sie die gewünschte obere Endlage an. Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Anschließend fahren Sie die gewünschte untere Endlage an. Jetzt drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻...
-
Seite 17: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstell- sets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause. -
Seite 18: Einstellen Der Endlagen Mit Einem Knebelschalter Oder Einem Verriegelten Taster Für Die Standardrollladenanwendung
Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster für die Standardrollladenanwendung Das Einstellen der Endlagen für Anwendungen die einen zweiten Rettungsweg darstellen lesen Sie im Kapitel Einstellen und Löschen der Endlagen für Anwendungen die einen zweiten Rettungsweg darstellen [} 9]. Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“... -
Seite 19: Punkt Oben Zu Anschlag Unten
Punkt oben zu Punkt unten Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Fahren Sie die gewünschte obere Endlage an. Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch. ▻ Der Rohrantrieb quittiert. bis STOPP und halten bis Anschließend fahren Sie die gewünschte untere Endlage an. Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch. -
Seite 20: Löschen Der Endlagen Mit Einem Knebelschalter Oder Einem Verriegelten Taster
Löschen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster Die Reihenfolge der Schaltbefehle muss zügig nacheinander durchgeführt werden. Führen Sie folgende Löschsequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch: STOPP Der Rohrantrieb quittiert. Beide Endlagen sind gelöscht. Hinderniserkennung / Blockiererkennung VORSICHT Die Verwendung der Hinderniserkennung des Antriebs als Personenschutz ist nicht zuläs- sig. -
Seite 21: Hinweise Für Die Elektrofachkraft
Hinweise für die Elektrofachkraft Die Rohrantriebe mit elektronischer Endabschaltung können parallel geschaltet werden. Dabei muss die maximale Schaltkontakt- belastung der Schalteinrichtung (Zeitschaltuhr, Relaissteuerung, Schalter, etc.) beachtet werden. Verwenden Sie zur Ansteuerung der Antriebe mit elektronischer Endabschaltung nur Schaltelemente (Schaltuhren), die das N-Potential nicht über den Antrieb be- ziehen. -
Seite 22: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Rollladenpanzer wird schief bzw. nicht hochgezogen. Anschläge sind abgerissen bzw. eine oder mehrere Aufhängun- gen sind gebrochen. Anlage instand setzen; Endlagen löschen, anschl. Endlagen neu einstellen. Rohrantrieb überfährt die Endlage bzw. erreicht die eingestellte Anlage instand setzen; Endlagen löschen, anschl. Endlagen Endlage nicht. -
Seite 23: Anschlussbeispiele
Anschlussbeispiele Die Zuordnung der Adern schwarz und braun zur Fahrtrichtung ist von der Einbaulage des Antriebs (Links- oder Rechtseinbau) abhängig. Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster 23 - de... -
Seite 24: Zentral-, Gruppen- Und Individual-Steuerung Über Centronic Unitcontrol Uc42
Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz 24 - de... -
Seite 25: Konformitätserklärung
Konformitätserklärung 25 - de...
