Montage- und Betriebsanleitung
Kurzanleitung Inbetriebnahme PR+
Vorsicht
Für Inbetriebnahme, Betrieb und Instandsetzung der Anlage sind die Angaben der Montage- und Be-
triebsanleitung unbedingt zu beachten. Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter
nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.

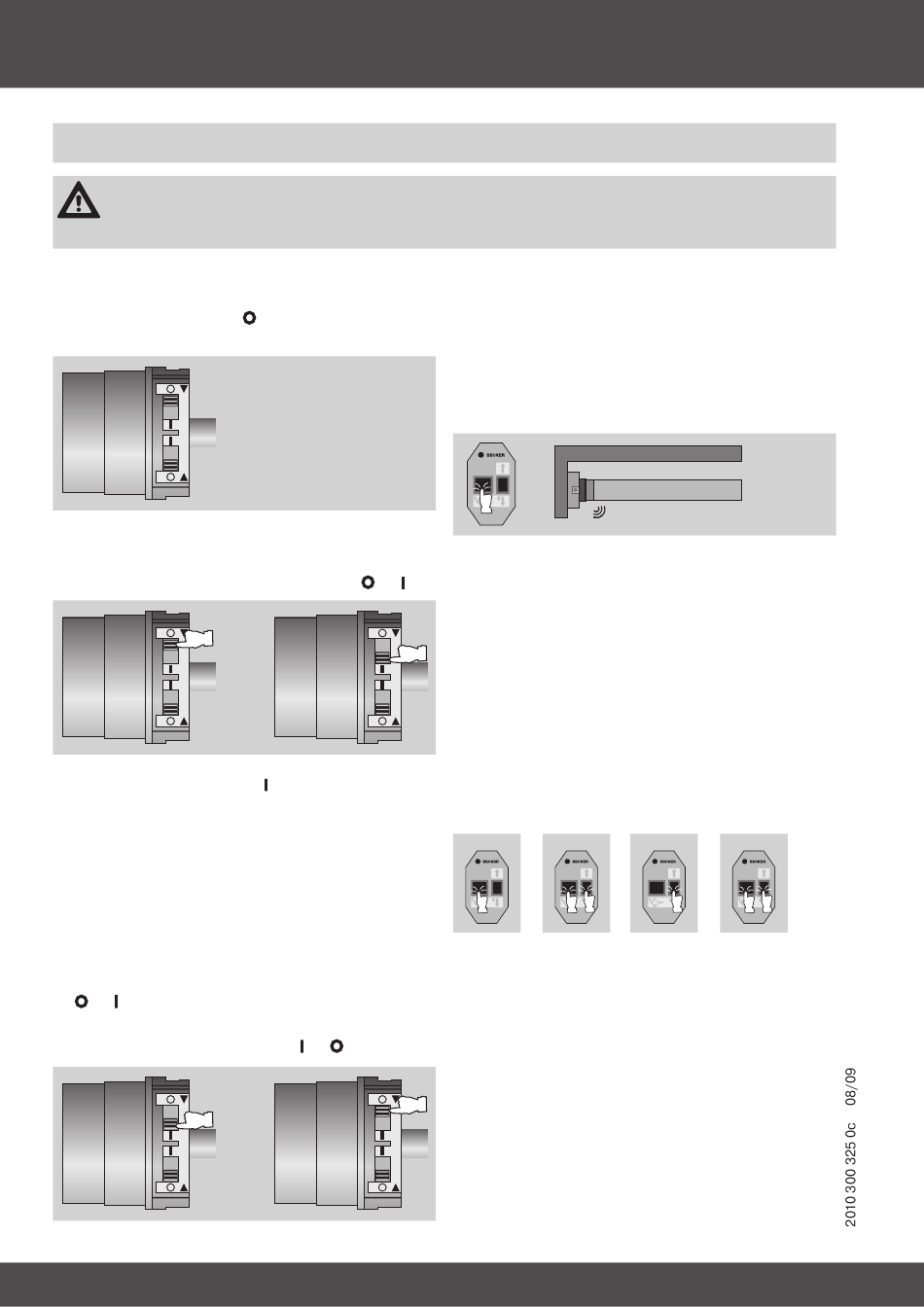

Einstellen der Endlagen über die Schalter
1. Beide Endlagen löschen
Stellen Sie beide Schalter auf
Setzen Sie einen kurzen Fahrbefehl ab.
2. Einlernen der unteren Endlage
a: Zu Punkt unten
Fahren Sie den Rollladen in die gewünschte Position und
stellen Sie den entsprechenden Schalter von
b: Zu Anschlag unten
Stellen Sie beide Schalter auf .
Bei Verwendung von Hochschiebesicherungen (starre
Aufhängungen) fahren Sie den Rollladen in Abrichtung
bis der Antrieb selbstständig stoppt.
3. Einlernen der oberen Endlage
a: Zu Anschlag oben
Fahren Sie den Rollladen gegen den oberen Anschlag, bis
der Antrieb selbstständig stoppt.
b: Zu Punkt oben (bei Hochschiebesicherungen nur mit Ein-
stellset möglich)
Fahren Sie den Rollladen in die gewünschte obere Posi-
tion und stellen Sie den entsprechenden Schalter von
auf .
Löschen der Endlage(n)
Stellen Sie den jeweiligen Schalter von auf
16
.
auf .
.
Einstellen der Endlagen über das Einstellset
1. Einlernen der unteren Endlage
Verbinden Sie die Anschlusslitzen des Rohrantriebes
farbengleich mit denen des Einstellsets. Schieben Sie beide
Schalter in die Programmier-Stellung (I).
a: Zu Punkt unten
Fahren Sie den Rollladen in die gewünschte Position und
drücken Sie die Programmiertaste am Einstellset bis der
Antrieb 1 x klackt.
Klack
b: Zu Anschlag unten
Bei Verwendung von Hochschiebesicherungen (starre
Aufhängungen) fahren Sie den Rollladen in Abrichtung
bis der Antrieb selbstständig stoppt.
2. Einlernen der oberen Endlage
a: Zu Anschlag oben
Fahren Sie den Rollladen gegen den oberen Anschlag, bis
der Antrieb selbstständig stoppt.
b: Zu Punkt oben
Fahren Sie den Rollladen in die gewünschte obere Posi-
tion und drücken Sie die Programmiertaste am Einstellset
bis der Antrieb 1 x klackt.
Löschen der Endlage(n)
Zum Löschen der Endlagen führen Sie folgende „Löschse-
quenz" durch:
1.
2.
1. Drücken Sie die Reset-Taste (1).
2. Zusätzlich drücken Sie die Fahrtaste (2) nach unten und
halten diese gedrückt.
3. Jetzt lassen Sie die Reset-Taste (1) los und halten die
Fahrtaste (2) weiterhin gedrückt.
4. Zusätzlich drücken Sie erneut die Reset-Taste (1).
Die Quittierung erfolgt durch ein „Klack-Klack" des Rohran-
triebes.
Die Endlage ist gelöscht.
Befindet sich der Antrieb zwischen den Endlagen werden
beide Endlagen gelöscht. Befindet sich der Antrieb in einer
Endlage wird nur diese gelöscht.
3.
4.
