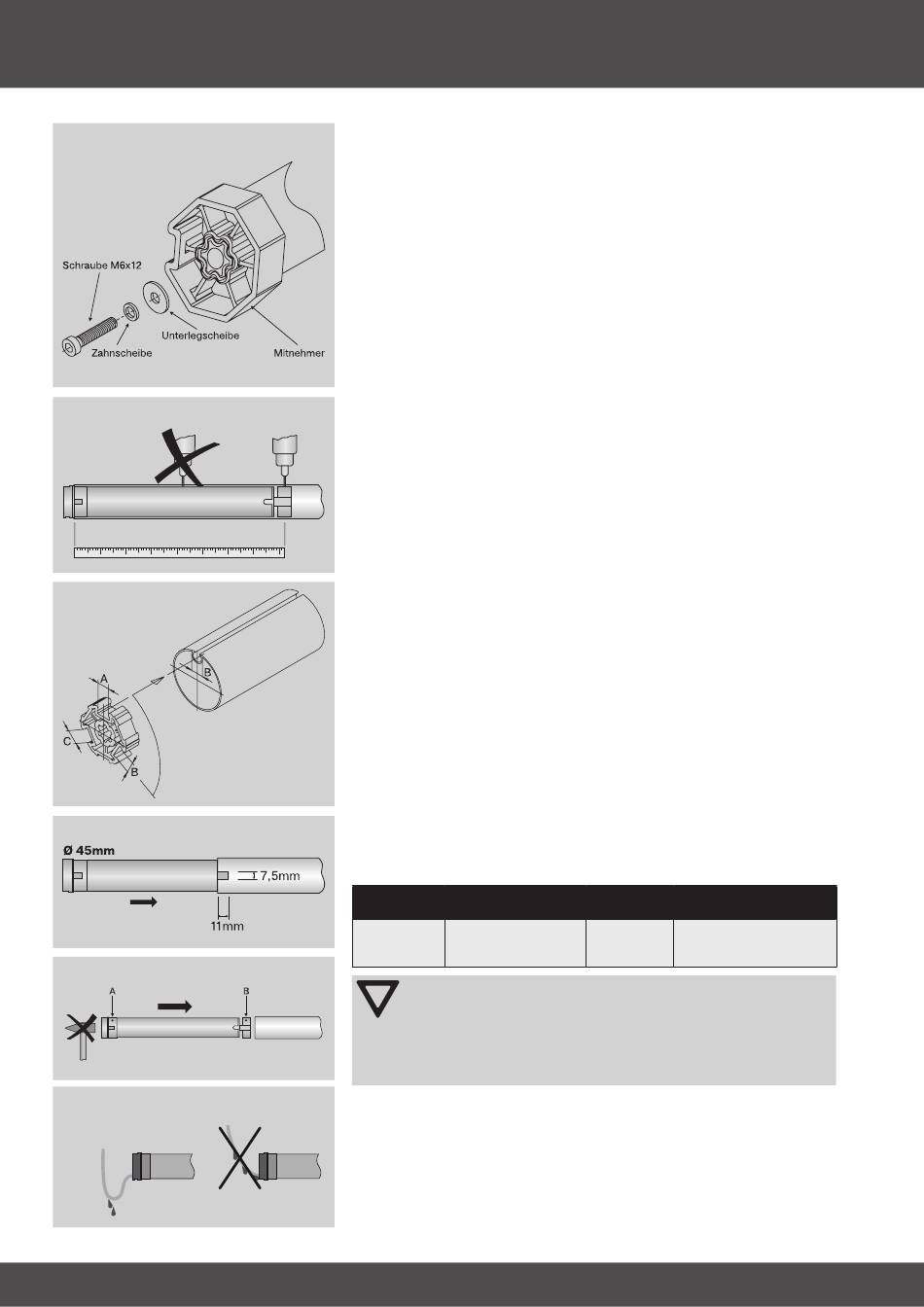

• Montage des Mitnehmers mit Schraubverbindung bei den Antrie-
ben R30/17C PR+ bis R40/17C PR+:
Hier erfolgt die Befestigung mit einer Schraube M6x12. Diese wird mit
einer Unterlegscheibe für M6 und einer entsprechenden Zahnscheibe
gesichert (Abb. 4).
3. Vor dem Einbau in die Welle, das Maß vom Wellenende bis zur Mitte des
Mitnehmers abnehmen und auf der Welle anzeichnen (Abb. 5).
• Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei
einigen Mitnehmern durch Drehen des Mitnehmers in eine andere Nut-
ausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene
Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebes
(Abb. 6).
• Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des
Ringes mit in die Welle geschoben werden kann. Der Nocken des Ringes
darf zur Welle kein Spiel haben. Bei Ringen ohne Mitnahmenocken muss
die Wickelwelle mit dem Ring durch eine Blechschraube 4,8 x 10 mm ver-
bunden werden (Abb. 7).
4. Montieren Sie den Rohrantrieb mit entsprechendem Ring (A) und Mitneh-
mer (B). Schieben Sie den Rohrantrieb mit dem vormontierten Ring und
Mitnehmer formschlüssig in die Welle ein. Achten Sie auf guten Sitz des
Ringes und des Mitnehmers in der Welle (Abb. 8).
Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt,
mit der Wickelwelle:
Antriebsgröße
Wickelwellen-Ø
[mm]
[mm]
60 - 70 mm
Ø 45
Kunststoff- oder
Druckguß-Mitnehmer
Achtung
Beim Anbohren der Wickelwelle nie im Bereich des Rohran-
triebs bohren!
Der Rohrantrieb darf beim Einschieben in die Welle nicht ein-
geschlagen und nicht in die Wickelwelle fallen gelassen wer-
den!
Der Antriebshersteller empfiehlt, auch das Gegenlager mit der Wickelwelle
zu verschrauben.
5. Welle in das Lager einhängen und Motorkopfstück im Antriebslager si-
chern.
6. Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb
und Gegenlager in die Lagerstellen ein.
Leitungsverlegung (Abb. 9)
Drehmoment
Befestigungsschrauben
max. [Nm]
Mitnehmer (4 Stck.)
Senk-Blechschraube
50
ST 6,3 x 10 DIN 7982
