R8/17R - R40/17R
R8/17R+ - R20/17R+
Montage- und Betriebsanleitung
de

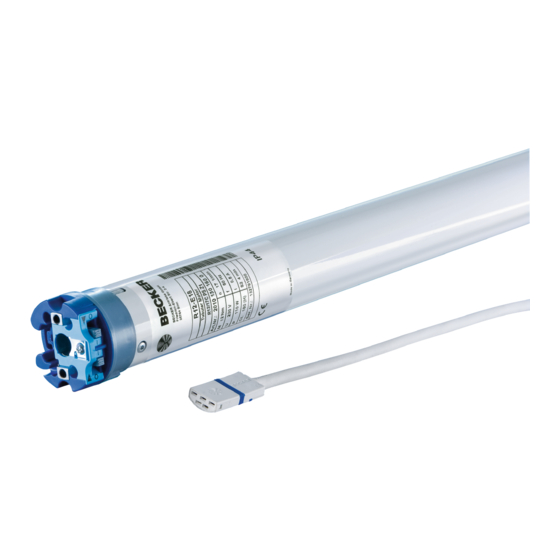

Rohrantriebe für Rollladen
Wichtige Informationen für:
• den Monteur
• die Elektrofachkraft
• den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
R(+) V:1.0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R8/17R
Inhaltszusammenfassung für Becker R8/17R
- Seite 1 R8/17R - R40/17R R8/17R+ - R20/17R+ R(+) V:1.0 Montage- und Betriebsanleitung Rohrantriebe für Rollladen Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
• Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsys- temen (R, R+) • Sicheres Einrasten der Hochschiebesicherung (R+) • leichter Druck auf den Rollladenpanzer erschwert Anheben und Untergreifen (R+) • geeignet für steife Aluminium-, Stahl- und Holz- Profile (R, R+) • Hinderniserkennung in Ab-Richtung bei Verwendung von Aufhängefedern (R, R+) und Hochschiebesi- cherung (R+) • Blockiererkennung in Auf-Richtung (z. B. an der Fensterbank festgefrorene Endleiste) • Ausgleich der Panzerveränderungen (Temperatur, Alterung) • Geringe Zugbelastung des Rollladenpanzers durch den Antrieb • Sanftanschlag oben • Mehrere Antriebe elektrisch parallel schaltbar • Kompatibel zu bisherigen Antrieben mit elektronischer Endabschaltung (4-adrige Anschlussleitung) • Umfangreiches Angebot von Becker Steuerungen verwendbar Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 3: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Rohrantriebe der Typen R8/17R bis R40/17R und R8/17R+ bis R20/17R+ sind ausschließlich für den Betrieb von Roll- laden vorgesehen. Für Rollladen die mittels Federn an der Wickelwelle befestigt sind, verwenden Sie bitte die Typen R8/17R bis R40/17R. Die Rohrantriebe R8/17R+ bis R20/17R+ unterstützen neben der Panzeraufhängung durch Federn zusätzlich mechanische Hochschiebesicherungen, beispielsweise von Zurfluh-Feller, Simu, GAH Alberts oder Deprat. -
Seite 5: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Achtung Zur Kopplung des Antriebs mit dem angetriebenen Teil, dür- fen ausschließlich Komponenten aus dem aktuellen Becker Produktkatalog für das mechanische Zubehör, verwendet werden. Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauerwerks bzw. des Rollladenkastens (Drehmoment des Antriebs plus Ge- wicht des Rollladens) überzeugen. Vorsicht Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor der Montage ist die Stromzulei-... - Seite 6 Montage- und Betriebsanleitung 3. Vor dem Einbau in die Welle, das Maß vom Wellenende bis zur Mitte des Mitnehmers abnehmen und auf der Welle anzeichnen (Abb. 5). • Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mitnehmern durch Drehen des Mitnehmers in eine andere Nut- ausnehmung ausgleichen.
- Seite 7 8. Sichern Sie den Antrieb entsprechend der Befestigungsart des Wand- lagers. Das automatische Einstellen der Endlagen bei Verwendung von beidseitigen Anschlagsystemen ist mit der Becker-Schaltergarnitur (Art.- Nr. 4901 001 158 0), einem handelsüblichen Knebelschalter oder dem Be- cker-Einstellset für Antriebe mit elektronischer Endabschaltung (Art.-Nr.
-
Seite 8: Positionieren Der Endlagen
Montage- und Betriebsanleitung Positionieren der Endlagen (1) = Programmiertaste (2) = Fahrtaste Achtung Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbetriebnahme vorgesehen. Intelligentes Installationsmanagement Endlagen Status Indikator (ESI) Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist. Abschluss der Installation nach der automatischen Endlageneinstellung Der Antrieb speichert die Endlageneinstellung dauerhaft ab, nachdem die obere Endlage 3 x und anschließend die untere Endlage 3x hintereinander angefahren wurde. -
Seite 9: Hinderniserkennung / Blockiererkennung
Hinderniserkennung / Blockiererkennung Die elektronische Endabschaltung überwacht den Antrieb permanent. Ein korrekt installierter Antrieb schaltet beim Erkennen von Hindernissen/Blockierungen des Rollladens ab. Erkannt wird (bei Verwendung von Aufhängefedern und Hochschiebesicherungen): In AB-Fahrt • Ein Aufstau des Panzers beim Abfahren durch Gegenstände auf der Fensterbank oder durch Klemmen der seitlichen Füh- rungsschienen. -
Seite 10: Hinweise Für Die Elektrofachkraft
N-Potential nicht über den Antrieb beziehen. Die Ausgänge des Schaltelementes müssen in Ruhelage potentialfrei sein. Schützen Sie die elektrischen Anschlüsse vor Feuchtigkeit. Hinweis Die Rohrantriebe tragen die CE-Kennzeichnung. Diese Antriebe entsprechen den geltenden EU-Richt- linien und erfüllen die EMV-Vorschriften. Sollte der Antrieb mit Geräten betrieben werden, die Störquellen enthalten, hat der Elektroinstallateur für eine entsprechende Entstörung der betroffenen Geräte zu sorgen. Technische Daten R8/17R(+) R12/17R(+) R20/17R(+) R30/17R R40/17R Nennmoment (Nm) Abtriebsdrehzahl (min Endschalterbereich 64 Umdrehungen... -
Seite 11: Anschlussbeispiele
Anschlussbeispiele Hinweis Die Zuordnung der Adern schwarz und braun zur Fahrtrichtung ist von der Einbaulage des Antriebs (Links- oder Rechtseinbau) abhän- gig. Bedienung mit Einzeltaster 230 V Einzeltaster Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Netz 230 V / 50 Hz Steuergerät Zentralleitung (Anschluss weiterer Steuerungen) Gruppe Individual Technische Änderungen vorbehalten...
