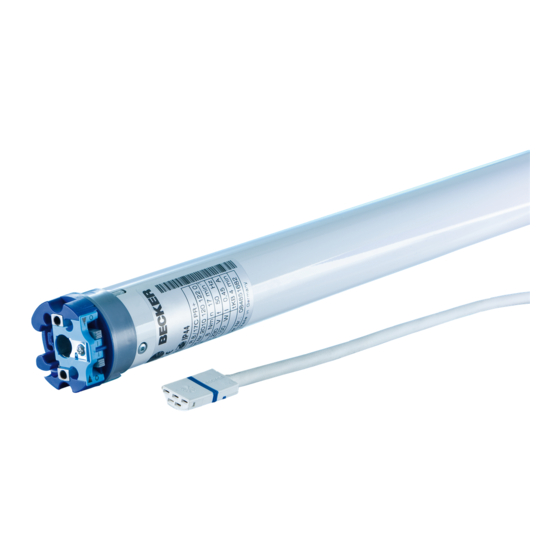

R8/17C PR+ - R40/17C PR+
Montage- und Betriebsanleitung
de
Rohrantriebe für Rollladen
Wichtige Informationen für:
• den Monteur
• die Elektrofachkraft
• den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker c-plug R8/17C PR+
Inhaltszusammenfassung für Becker c-plug R8/17C PR+
- Seite 1 R8/17C PR+ - R40/17C PR+ Montage- und Betriebsanleitung Rohrantriebe für Rollladen Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Antrieb • Rechts und links einbaubar • Mehrere Antriebe elektrisch parallel schaltbar • Passend zu allen Becker-Steuerungen • Kompatibel zu bisherigen Motoren (4-adr. Anschlussleitung) • Mit steckbarer Becker-Anschlussleitung Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 3: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. -
Seite 4: Bestimmungsgemäße Verwendung
Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden be- steht. Eine Haftung von Becker-Antriebe für hierdurch verursachte Schäden besteht in diesen Fällen nicht. Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Han-... -
Seite 5: Montage Und Inbetriebnahme
1. Stecken Sie einen passenden Schlitz-Schraubendreher bis Anschlag in die Aussparung des Rastbügels, so dass der Rastbügel die Rastnase der Anschlussleitung freigibt. 2. Jetzt können Sie die Becker-Anschlussleitung zusammen mit dem Schlitz- Schraubendreher herausziehen. Vorsicht Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden. - Seite 6 Montage- und Betriebsanleitung • Montage des Mitnehmers mit Schraubverbindung bei den Antrie- ben R30/17C PR+ bis R40/17C PR+: R30/17C PR+ bis R40/17C PR+ Hier erfolgt die Befestigung mit einer Schraube M6x12. Diese wird mit einer Unterlegscheibe für M6 und einer entsprechenden Zahnscheibe gesichert (Abb.
-
Seite 7: Positionierung Der Endlagen
Positionierung der Endlagen Es gibt 4 Möglichkeiten der Endlageneinstellung: a) Punkt unten zu Punkt oben ohne Anschlag b) Punkt unten zu Anschlag oben c) Hochschiebesicherung in der unteren Endlage zu Anschlag oben d) Hochschiebesicherung in der unteren Endlage zu Punkt oben ohne Anschlag (nur mit Einstellset) Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest einge- stellt, nachdem diese 3 mal angefahren wurde. - Seite 8 Montage- und Betriebsanleitung b) Punkt unten zu Anschlag oben Schieben Sie beide Schalter in die Lösch-Stellung. Setzen Sie einen kurzen Fahrbefehl ab. Fahren Sie die gewünschte untere Endlage an. Schieben Sie den Schalter der AB-Drehrichtung von der Lösch-Stellung in die Programmier-Stellung.
-
Seite 9: Löschen Der Endlagen Mit Den Schaltern
Löschen der Endlagen mit den Schaltern a) Endlagen einzeln löschen Hinweis Eine einzelne Endlage löschen ist nur dann möglich, wenn Punkt unten zu Punkt oben ohne Anschlag mit den Schaltern program- miert wurden. Schieben Sie den Schalter der zugehörigen Endlage von der Programmier-Stel- lung in die Lösch-Stellung. -
Seite 10: Einstellen Der Endlagen Mit Dem Einstellset
Montage- und Betriebsanleitung Einstellen der Endlagen mit dem Einstellset Achtung Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbetriebnahme vorgesehen. Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets (Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein. Hinweis Sollte der Rohrantrieb bei der Auf-/Abfahrt aufgrund einer Blo- ckierung vorzeitig abschalten, so ist es möglich diese Blockie-... - Seite 11 Aktion Reaktion c) Hochschiebesicherung in der unteren Endlage zu Anschlag oben Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie Ab bis in die untere Endlage Der Rohrantrieb schaltet selbstständig (2). Anschließend fahren Sie Auf bis gegen Der Rohrantrieb schaltet selbstständig den oberen, dauerhaft vorhandenen Anschlag (2).
-
Seite 12: Löschen Der Endlagen Mit Dem Einstellset
Montage- und Betriebsanleitung Löschen der Endlagen mit dem Einstellset Aktion Reaktion a) Eine Endlage löschen wenn 2 Endlagen programmiert sind Fahren Sie die zu löschende Endlage an (2). 1. Drücken Sie die Reset-Taste (1). 2. Zusätzlich drücken Sie die Fahrtas- te (2) nach unten und halten diese ge- drückt. -
Seite 13: Hinweise Für Die Elektrofachkraft
Hinweise für die Elektrofachkraft Becker-Rohrantriebe mit elektronischer Endabschaltung können parallel geschaltet werden. Dabei muss die maximale Schaltkontaktbelastung der Schalteinrichtung (Zeitschaltuhr, Relaissteuerung, Schalter, etc.) beachtet werden. Verwenden Sie zur Ansteuerung der Auf- und Abrichtung den Außenleiter L1. Sonstige Geräte oder Verbraucher (Lampen, Relais, etc.) dürfen nicht direkt an die Anschlussleitungen der Antriebe angeschlossen werden. -
Seite 14: Was Tun, Wenn
Montage- und Betriebsanleitung Was tun, wenn...? Störung Ursache Abhilfe Rohrantrieb überfährt 1. Elektroanschluss durch Feuchtigkeit kurz- 1. Elektoinstallation instandsetzen, Endlagen die Endlage bzw. er- geschlossen. neu einstellen. reicht die eingestellte 2. In die Anschlussleitungen des Rohrantrie- 2. Elektoinstallation prüfen, externe Verbrau- Endlage nicht. -
Seite 15: Anschlussbeispiel
Anschlussbeispiel Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster Einzeltaster Technische Änderungen vorbehalten... -
Seite 16: Kurzanleitung Inbetriebnahme Pr
Montage- und Betriebsanleitung Kurzanleitung Inbetriebnahme PR+ Vorsicht Für Inbetriebnahme, Betrieb und Instandsetzung der Anlage sind die Angaben der Montage- und Be- triebsanleitung unbedingt zu beachten. Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden. Einstellen der Endlagen über die Schalter Einstellen der Endlagen über das Einstellset 1.
