9.6

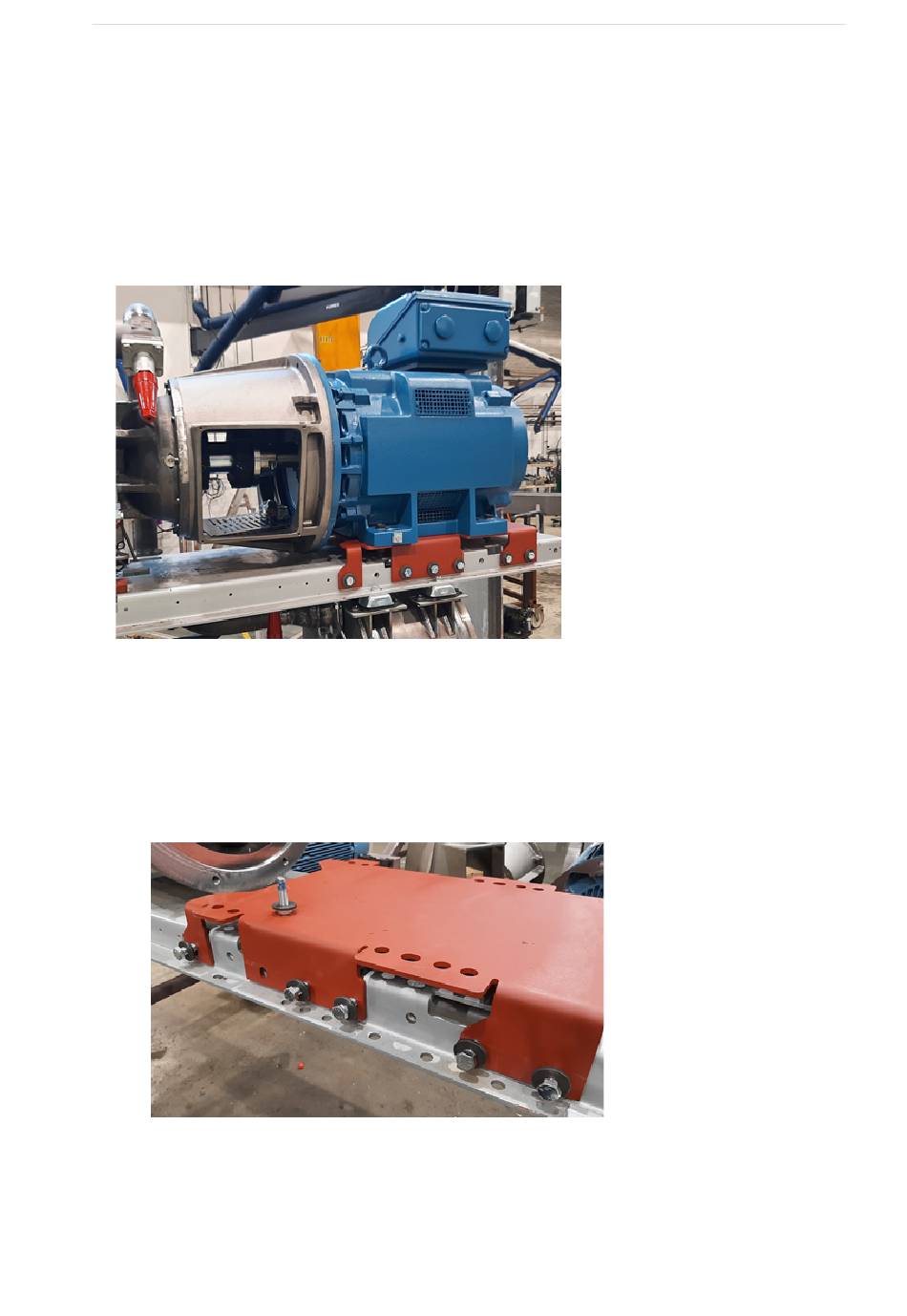

Anweisungen zur Motorinstallation und -ausrichtung
Das Motorträgerdesign entspricht der Norm IEC B35. Dies bedeutet, dass der Motor auf ande-
re IEC B35-Motoren der gleichen Baugröße umgestellt werden kann. Die Motorhalterung ist
mit einer montierten Reibverbindung zum oberen Rahmen ausgeführt. Daher ist es wichtig,
den korrekten Montagevorgang sicherzustellen.
Schalten Sie für die Neuausrichtung des Motors die Stromversorgung des Aggregates aus
und trennen Sie dann die Stromkabel vom Motor, bevor Sie fortfahren.
1.
Montieren Sie die Motorhalterung locker am oberen Rahmen mit Schrauben und
Unterlegscheibe.
Fetten Sie das Gewinde ein.
Schraube: Teilenr.: 6185.403 - Kappe Hex M16 x 2 L=45mm CS 10.9 FZB
Unterlegscheibe: Teilenr.: 1436.098 - OD=45mm T=6mm DIN 6340 gehärtet 350 HV.
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
76/80
Anhänge
010823 de 2022.09
