Pos. Nr.
1
Absperrventil
2
Filter
3
Magnetventil
4
Manuelles Öffnen des Magnetventils
5
Motorventil
6
Absperrventil/Absperr-Rückschlagventil
Alle Komponenten sind in separaten Anleitungen ausführlich beschrieben.
3.2.10
Automatisches Ölrückgewinnungssystem (vom Verdampfer)
Die verhältnismäßig geringe Ölmenge, die mit dem Druckgas aus dem Verdichter und dem
Ölabscheider austritt, sammelt sich allmählich am Boden des Verdampfers.
Ein Ölauffangbehälter (Abb. 20) ist über eine Leitung mit dem Verdampfer verbunden. Von die-
sem Behälter aus wird das Öl erneut dem Verdichter zugeführt.
Der Ölauffangbehälter ist mit einem Schwimmer ausgestattet (Pos. 9 in Abb. 19). Der Schwim-
mer verfügt über eine Dichte, die es ihm erlaubt, auf dem Öl zu schwimmen und gleichzeitig in
R717 zu sinken.
Über einen eingebauten Reedschalter betätigt der Schwimmer das Magnetventil (Pos. 8 in
Abb. 19) in der Ölrücklaufleitung zum Verdichter und das Magnetventil (Pos. 7 in Abb. 19) in
der Heißgasleitung. Durch die Druckdifferenz zwischen der ND- und der HD-Seite wird das Öl
direkt zur Saugseite des Verdichters geleitet.
In den Ölbehälter ist ein Kolben integriert, der vom Druckgas bewegt wird. Der Kolben schließt
die Verbindung zum Verdampfer während des Ölrückgewinnungskreislaufs.

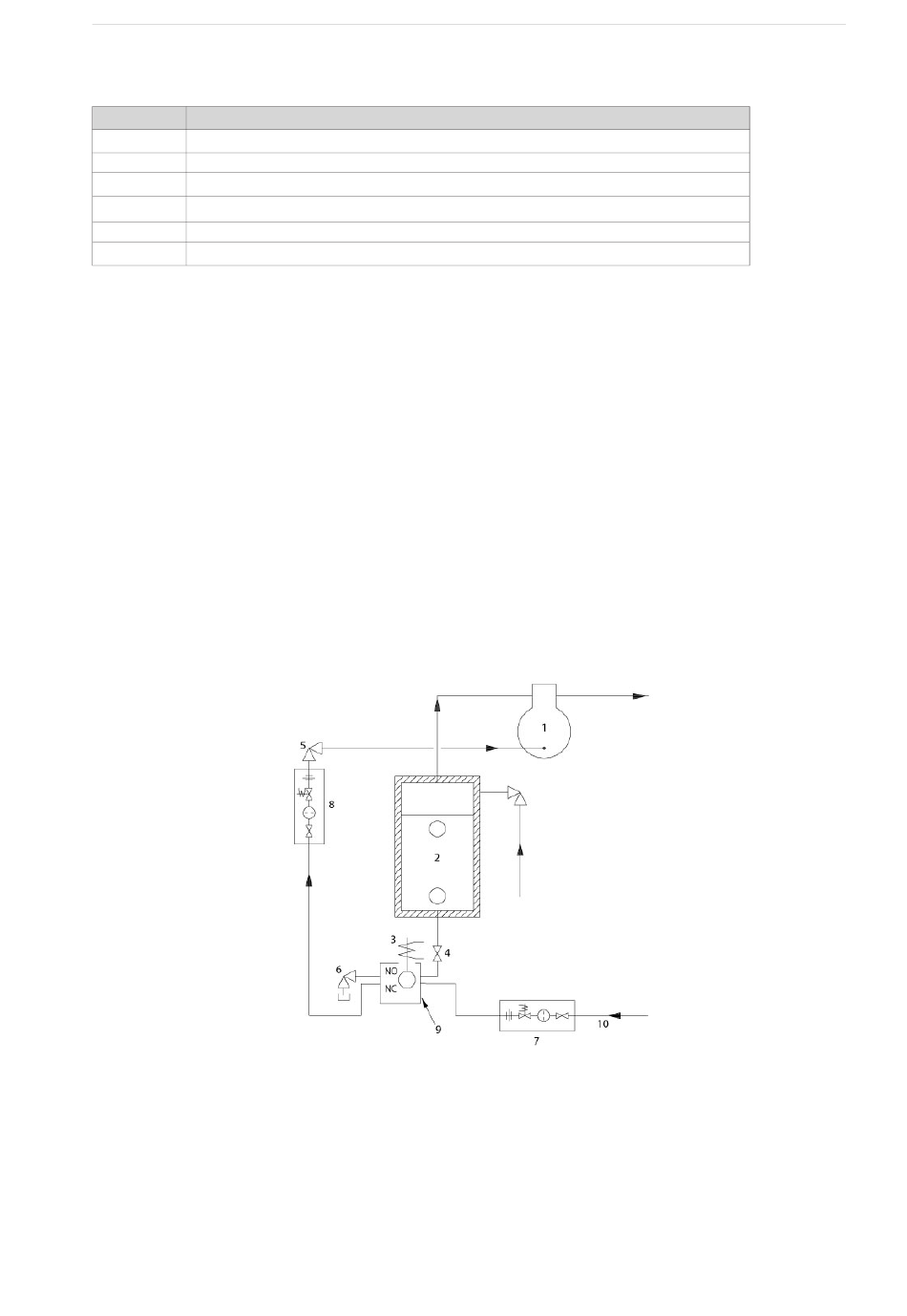

Abb. 19: System für Kolbenverdichter
Komponente
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
38/80
Aufbau und Funktion
010823 de 2022.09
