Aufbau und Funktion
Pos.
1
Verdichter
2
Verdampfer
3
Niveauschwimmerschalter
4
Absperrventil
5
Absperrventil
6
Absperrventil
7
Magnetventil mit Filter- und Absperrfunktion
8
Magnetventil mit Filter- und Absperrfunktion
9
Ölauffangbehälter
10
Druckgasleitung
Bei hohem Füllstand im Ölauffangbehälter (Abb. 20) wird der Schwimmerschalter (Pos. 1) akti-
viert. Der Schalter betätigt das Magnetventil im Ölrückgewinnungssystem. Das einströmende
Druckgas drückt den Kolben (Pos. 3) nach unten, wodurch der Kolben die Eingangsöffnung
zum Ölablass blockiert. Das Druckgas wird dann durch die kleine Düse (Pos. 2) in den Ölbe-
hälter geleitet. Durch den steigenden Druck wird das Öl zurück zur Saugseite des Verdichters
geleitet.
Um eine ordnungsgemäße Funktion zu gewährleisten, verzögert ein Timer das Aus-Signal
vom Schwimmerschalter um wenige Sekunden.
Anmerkung: Wie in Abb. 20 dargestellt muss der Schwimmer so angebracht werden, dass
NO (stromlos geöffnet) nach oben zeigt.
Weitere Informationen zum Ölauffangbehälter finden Sie in Kapitel 9. Anhänge.

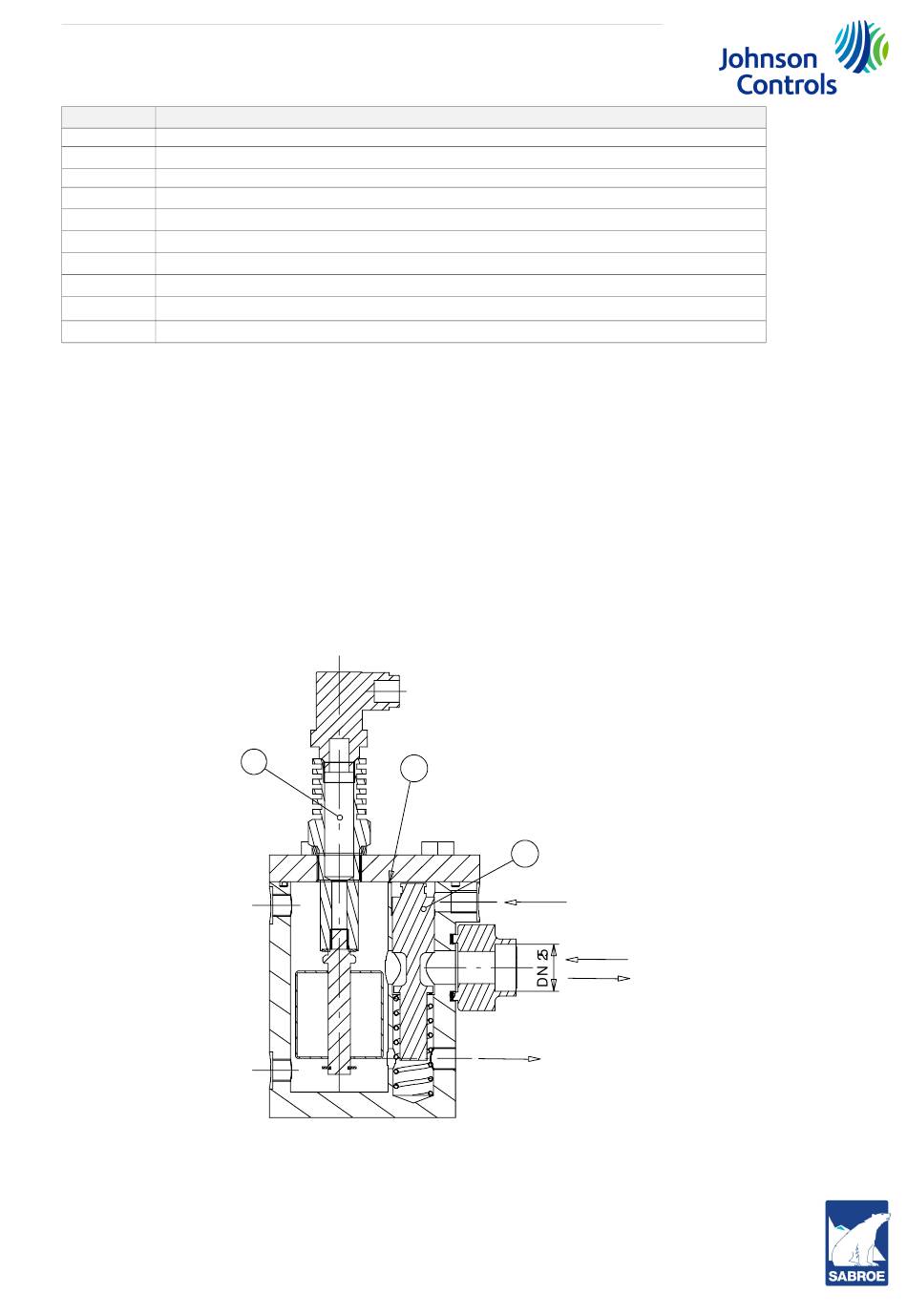

Abb. 20: Ölauffangbehälter
3.2.11
Automatische Ölrückführung vom Ölabscheider
Das Öl, das sich im Ölabscheider gesammelt hat, wird durch ein zeitgesteuertes Magnetventil
zum Verdichter zurückgeleitet. Der Timer kann in der Steuerung UniSAB III eingestellt werden.
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
010823 de 2022.09
Komponente
1
2
NO
NC
3
Druckgas
Öl/R717
Öl
39/80
