Aufbau und Funktion
3.2.6
Sammler
Das LP ChillPAC (externer Verflüssiger) ist mit einem Sammler ausgerüstet. Die Aufgabe des
Sammlers ist es, die vom Verflüssiger kommende Flüssigkeit zu sammeln. Der Sammler weist
die folgenden Anschlüsse und Schaugläser auf (an der Abdeckung am flachen Ende):

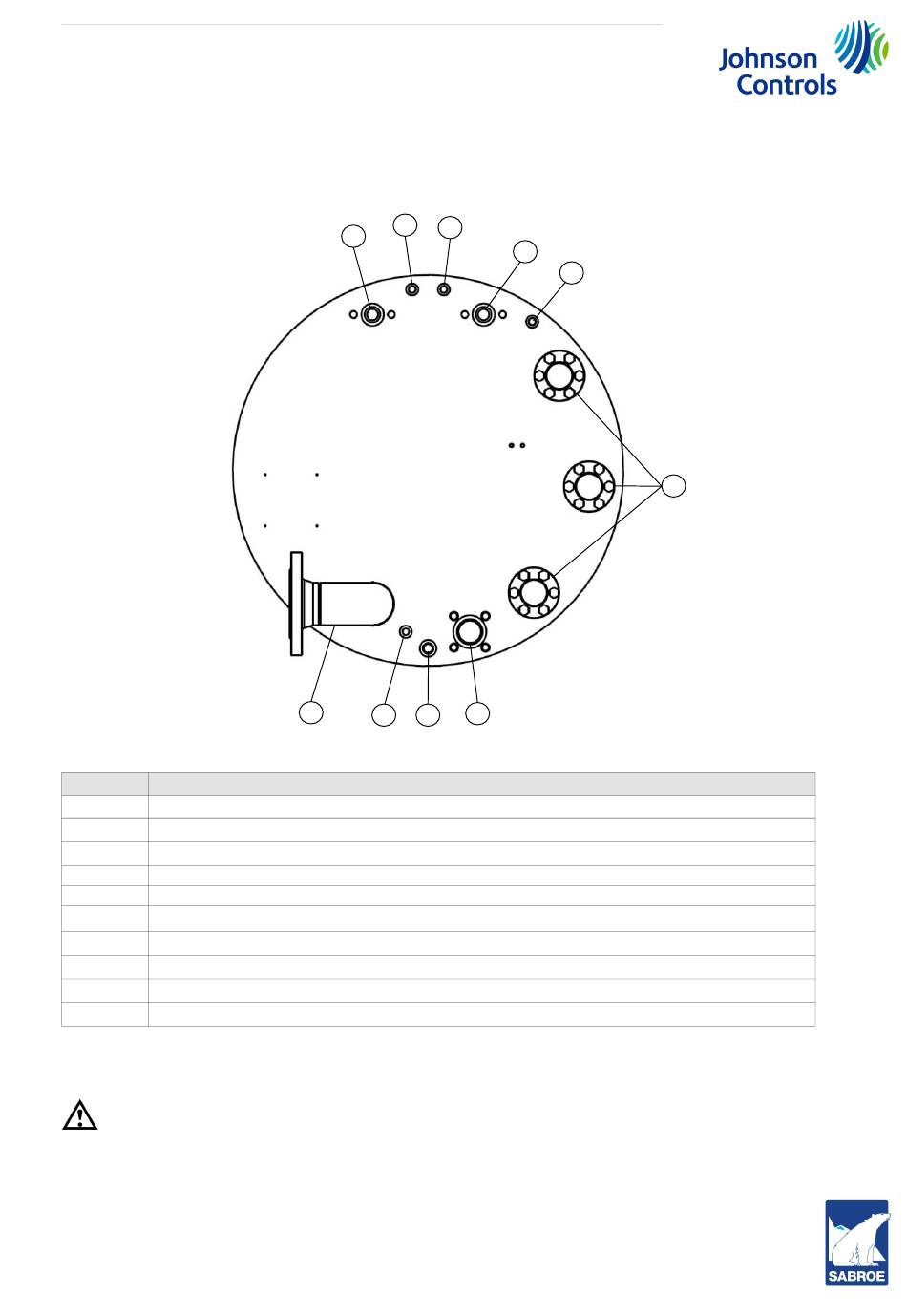

Abb. 16: Sammler des LP ChillPAC Mk 3
Pos.
1
Flüssigkeitseinlass
2
Flüssigkeitsauslass
3
Ausgleichsleitung
4
Anschluss für Sicherheitsventile
5
Anschluss für Manometer
6
Enddruckanschluss (zum Ölrückgewinnungssystem)
7
Ablass (einschließlich Absperr- und Schnellschließ-Ablassventil)
8
Schaugläser zum Kontrollieren des Flüssigkeitsstands
9
Flüssigkeitsleitung (verschlossen)
10
Anschluss für Entlüftungsventil
Der Sammler darf nie vollständig mit Flüssigkeit gefüllt sein. Der Füllstand kann jederzeit an
den drei Schaugläsern abgelesen werden.
Warnung!
Der Füllstand darf nie über die Mitte des oberen Schauglases steigen.
Um einen ordnungsgemäßen Betrieb des Kaltwassersatzes zu gewährleisten, muss das unte-
re Schauglas immer mindestens bis zur Hälfte gefüllt sein. Dadurch wird verhindert, dass Gas
in die Flüssigkeitsleitung gelangt.
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
010823 de 2022.09
10
5
4
1
2
9
7
Komponente
35/80
3
6
8
