Aufbau und Funktion
3.2.9

Niederdruck-Regelsystem

Das LP ChillPAC (externer Verflüssiger) ist mit einem Niederdruck-Regelsystem ausgerüstet.
Grundsätzlich dient das Niederdrucksystem dazu, einen gleichmäßigen R717-Füllstand im
Verdampfer aufrechtzuerhalten.
Das Niederdruck-Regelsystem besteht aus folgenden Komponenten:
Expansionsventil-Station
Füllstandsfühler
Füllstandsrohr
Schauglas
Schalter für hohen Füllstand
Steuerung UniSAB III
Der Füllstandsfühler, Pos. 7, Abb. 15, misst laufend den Füllstand im Verdampfer. Die Steue-
rung UniSAB III erhält Signale vom Füllstandsfühler und justiert das Expansionsventil, Pos. 5,
Abb. 18 dementsprechend, um den R717-Füllstand gemäß den Einstellungen zu steuern. Der
Sollwert für den Flüssigkeitsstand beträgt ca. 30 %, kann jedoch je nach Betriebsbedingungen
variieren. Siehe Anhang 9.5 Set-up guide - AKS 4100 for ammonia heat pump application.
Wegen des starken Siedens im Verdampfer ist der Füllstand im Füllstandsrohr niedriger als im
Verdampfer. Der Füllstand ist dabei von der Last abhängig. Dies muss beim Einstellen der
Steuerung UniSAB III berücksichtigt werden.
Damit der Verdampfer bei Stillstand nicht überfüllt wird, ist ein Magnetventil, Pos. 3, Abb. 18
vor dem Expansionsventil montiert.
Die Expansionsventil-Station bietet mehrere Funktionen in einem einzigen Gehäuse.

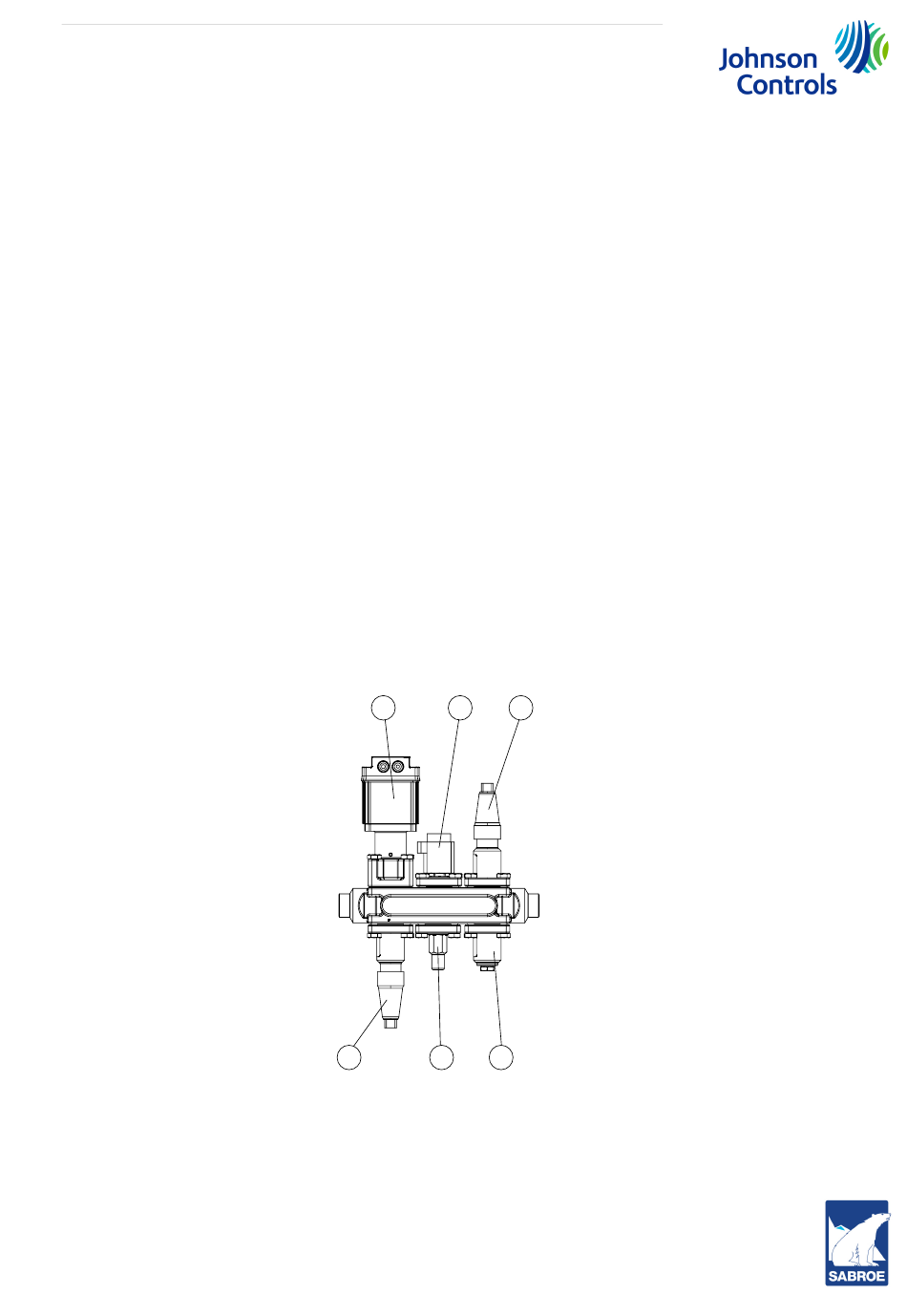

Abb. 18: Expansionsventil-Station
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
010823 de 2022.09
5
3
6
4
2
37/80
1
