3.1.3 Komponenten des LP ChillPAC (externer Verflüssiger)
18 7 1 5 4

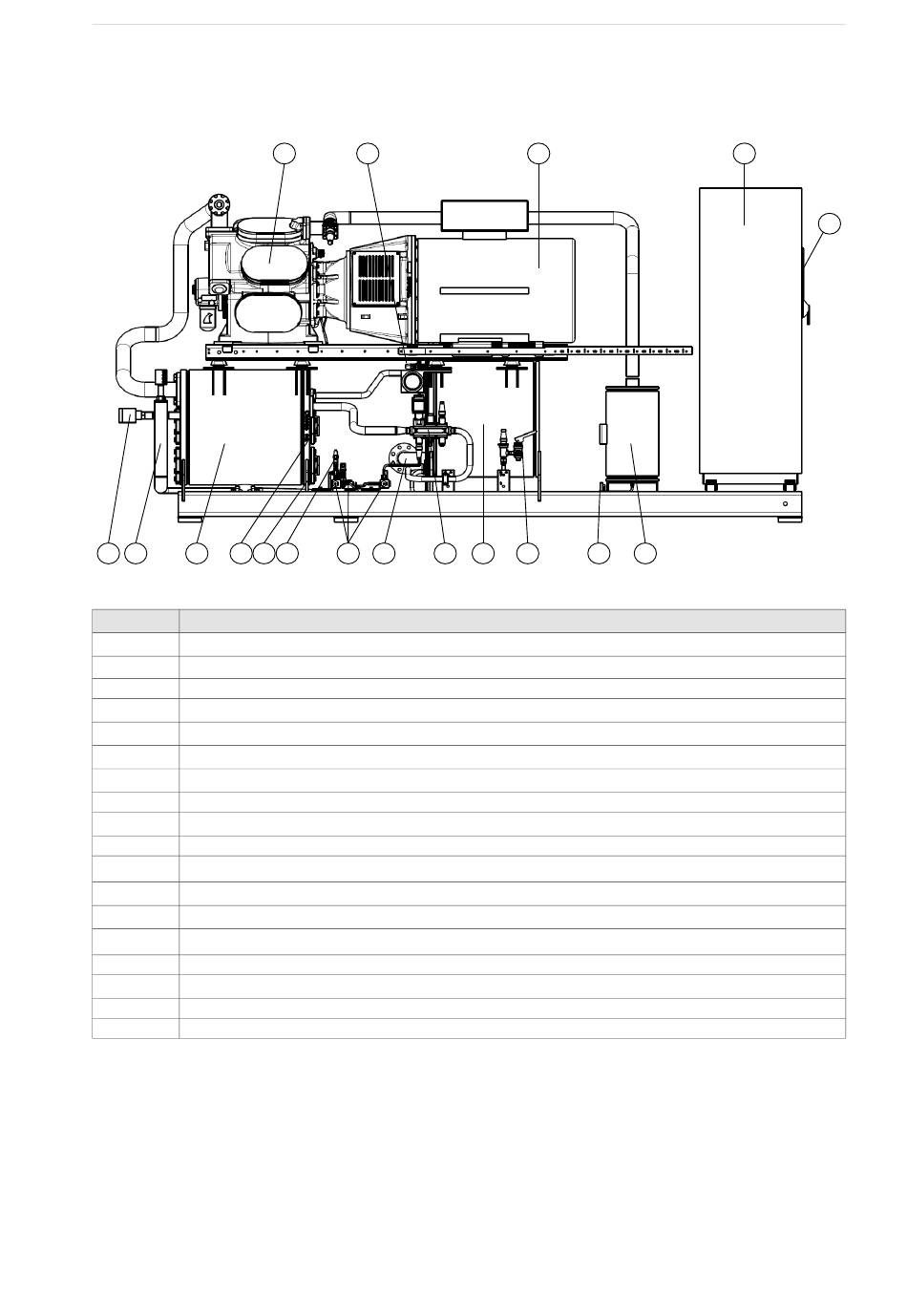

Abb. 15: LP ChillPAC Mk 3 mit Positionsnummern
Pos.
1 Verdampfer/Flüssigkeitsabscheider
2
Ölabscheider
3 Sammler
4 Verdampfereinlass
5 Verdampferauslass
6 Expansionsventil
7 Füllstandsanzeige und Füllstandsfühler
8 Verdichter
9 Steuerung UniSAB III und NOT-AUS (im Schaltschrank montiert – optional)
10 Motor
11
Ölrückgewinnungssystem (vom Verdampfer)
12 Flüssigkeitseinlass-Sammler
13 Ausgleichssammler
14
Ölrückführsystem (vom Ölabscheider)
15 R717-Füllventil
16 Ablassventil (vom Sammler)
17 Schaltschrank
18 Alarm hoher Füllstand
8 13
15 11 12 6
10
3 16 14
Komponente
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
32/80
Aufbau und Funktion
17
2
010823 de 2022.09
9
