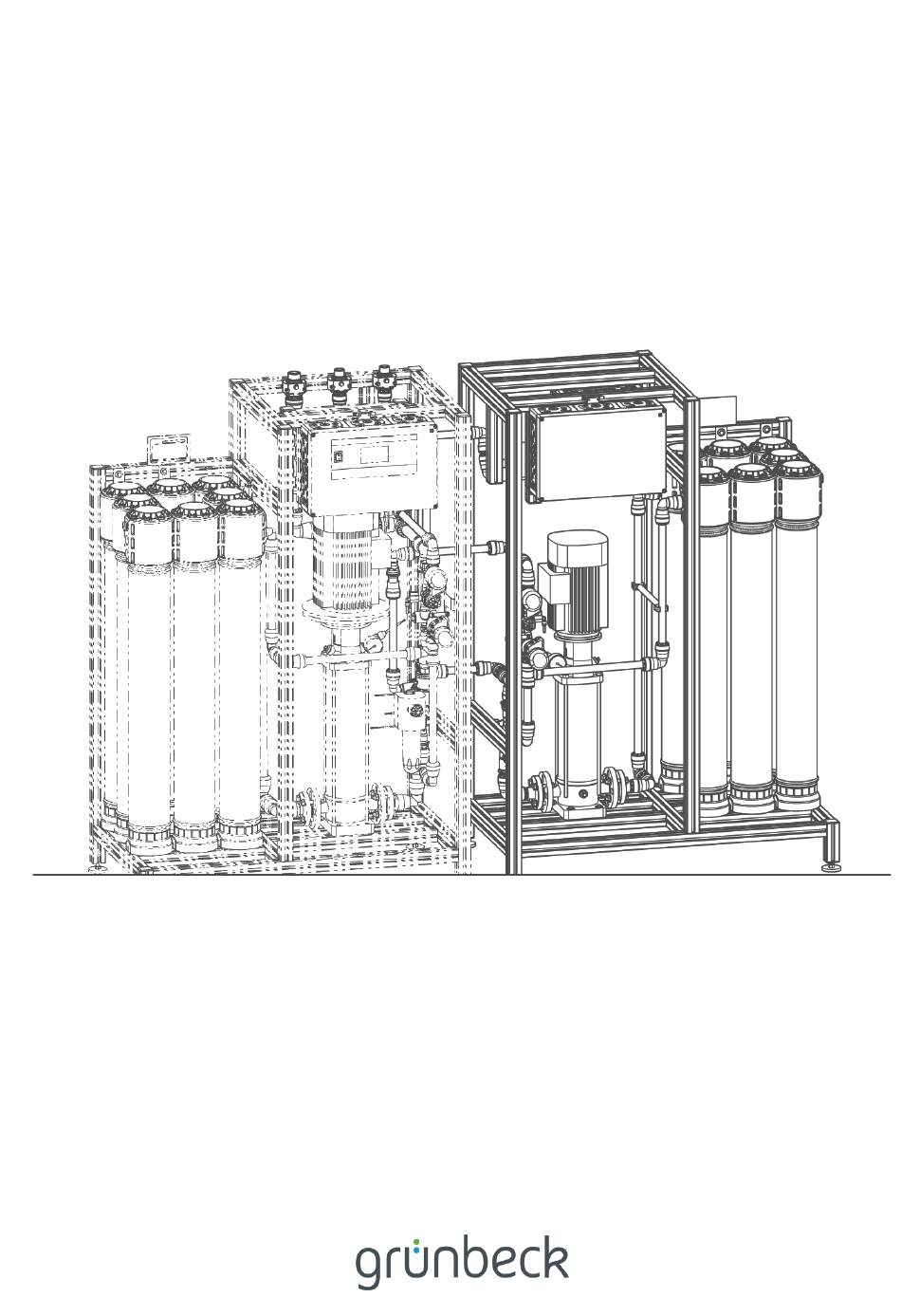

- Seite 1 Wir verstehen Wasser. Umkehrosmoseanlage | GENO-OSMO-X Permeatstufe Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Originalbetriebsanleitung Stand: November 2022 Bestell-Nr.: 750930-de_074...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Konservierungsmittel ausspülen .......37 Inhaltsverzeichnis .............. 3 2-stufige Anlage prüfen ..........44 Steuerung einstellen ..........45 Einführung ..............4 Produkt an Betreiber übergeben ......45 Gültigkeit der Anleitung ..........4 Mitgeltende Unterlagen ..........5 Betrieb/Bedienung ...........46 Produktidentifizierung ..........5 Verwendete Symbole ..........6 Umkehrosmoseanlage GENO-OSMO-X 2. -
Seite 4: Einführung
Einführung Einführung Diese Anleitung richtet sich an Betreiber, Bediener und Fachkräfte und ermöglicht den sicheren und effizienten Umgang mit dem Produkt. Die Anleitung ist Bestandteil des Produkts. ► Lesen Sie diese Anleitung und die enthaltenen Anleitungen der Komponenten aufmerksam durch, bevor Sie Ihre Anlage betreiben. ►... -
Seite 5: Mitgeltende Unterlagen
Einführung Mitgeltende Unterlagen ● Betriebsanleitung Umkehrosmoseanlage GENO-OSMO-X, Bestell-Nr.: 750 927 ● Anleitungen aller verwendeten Zubehörteile ● Anleitungen der Komponenten anderer Hersteller ● Sicherheitsdatenblätter für Chemikalien ● Elektroschaltplan, Bestell-Nr.: 750 292 und 751 292 Produktidentifizierung Anhand der Produktbezeichnung und der Bestell-Nr. auf dem Typenschild können Sie Ihr Produkt identifizieren. -
Seite 6: Verwendete Symbole
Einführung Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Verweis auf weiterführende Dokumente Arbeiten, die nur von Fachkräften durchgeführt werden dürfen Arbeiten, die nur von Elektrofachkräften durchgeführt werden dürfen Arbeiten, die nur vom Kundendienst durchgeführt werden dürfen Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen. -
Seite 7: Personalanforderungen
Einführung Personalanforderungen Während der einzelnen Lebensphasen der Anlage führen unterschiedliche Personen Tätigkeiten an der Anlage aus. Die jeweiligen Tätigkeiten erfordern unterschiedliche Qualifikationen. 1.6.1 Qualifikation des Personals Personal Voraussetzungen • Bediener Keine besonderen Fachkenntnisse • Kenntnisse über die übertragenen Aufgaben • Kenntnisse über mögliche Gefahren bei unsachgemäßem Verhalten •... -
Seite 8: Persönliche Schutzausrüstung
Einführung 1.6.3 Persönliche Schutzausrüstung ► Sorgen Sie als Betreiber dafür, dass die benötigte persönliche Schutzausrüstung zur Verfügung steht. Unter persönliche Schutzausrüstung (PSA) fallen beispielweise folgende Komponenten: Schutzhandschuhe Schutzschuhe Schutzanzug Schutzbrille Schutzhelm Maske Gesichtsschutz Schutzschürze 8 | 68... -
Seite 9: Sicherheit
Sicherheit Sicherheit Sicherheitsmaßnahmen ● Betreiben Sie die Anlage nur, wenn alle Komponenten ordnungsgemäß installiert wurden. ● Beachten Sie die örtlich gültigen Vorschriften zum Trinkwasserschutz, zur Unfallverhütung und zur Arbeitssicherheit. ● Nehmen Sie keine Änderungen, Umbauten, Erweiterungen oder Programmänderungen an Ihrem Produkt vor. ●... - Seite 10 Sicherheit ● Lassen Sie elektrische Arbeiten an der Anlage nur von einer Elektrofachkraft durchführen. ● Schalten Sie bei Beschädigungen von spannungsführenden Komponenten die Spannungsversorgung sofort ab und veranlassen Sie eine Reparatur. ● Schalten Sie die Versorgungsspannung vor Arbeiten an elektrischen Anlagenteilen ab.
-
Seite 11: Schutzbedürftige Personengruppe
Sicherheit ● Chemikalien könnten bei falscher Lagerung ihren Aggregatzustand ändern, auskristallisieren, ausgasen oder ihre Wirksamkeit verlieren. Lagern und verwenden Sie die Chemikalien nur bei angegebenen Temperaturen. Reinigung/Entsorgung ● Nehmen Sie ausgetretene Chemikalien umgehend mit geeigneten Bindemitteln auf. ● Sammeln und entsorgen Sie Chemikalien so, dass sie keine Gefahren für Menschen, Tiere oder die Umwelt darstellen können. -
Seite 12: Signale Und Warneinrichtungen
Sicherheit ► Schalten Sie die Anlage bei Wartungs- /Reparaturarbeiten über den Hauptschalter stromlos – gegen unbeabsichtigtes Wiedereinschalten sichern. 2.2.1 Signale und Warneinrichtungen Warnhinweise/Piktogramme Stromschlaggefahr (auf Verteilerdeckel und im Stromverteiler/Elektroschaltschrank angebracht) ► Vor Arbeiten an elektrischen Anlageteilen die Anlage von der Stromversorgung trennen. Stromschlaggefahr durch Restspannung Hochspannung kann auch bei nicht leuchtender LED-Warnanzeige vorhanden sein. -
Seite 13: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Die Umkehrosmoseanlage GENO-OSMO-X Permeatstufe (2. Stufe) ist auf einem Aluminium-Rahmengestell anschlussfertig montiert. Die Umkehrosmoseanlage GENO-OSMO-X Permeatstufe (2. Stufe) ist mit verbindenden Rohrleitungen zu der 1. Stufe ausgestattet. Übergabeeinheit mit Übergabestation für Speisewasser, Konzentrat und Permeat in 1. Stufe verbaut. Die Steuerung der 2. -
Seite 14: Produktkomponenten
Produktbeschreibung Produktkomponenten 3.3.1 GENO-OSMO-X Permeatstufe Bezeichnung Funktion Kodierung Verrohrung mit Anschlüssen: Speisewassereingang, Übergabeeinheit Konzentrat Kanal, Permeatausgang am Rahmengestell montiert. Im Hydroblock Permeat der 1. Stufe verbaut. Zur konstanten Druckaufnehmer RO1CP2 Druckregelung der 1. Stufe. Über Frequenzumrichter wird die Drehzahl der Pumpe so Frequenzumrichter angepasst, dass die Permeatleistung erreicht wird. -
Seite 15: Anlagenanschlüsse
Produktbeschreibung 3.3.2 GENO-OSMO-X mit GENO-OSMO-X Permeatstufe Bezeichnung Bezeichnung GENO-OSMO-X 1. Stufe GENO-OSMO-X Permeatstufe (2. Stufe) Anlagenanschlüsse Bezeichnung Bezeichnung Zulauf Speisewasser BL1 (1" AG bzw. GENO-OSMO-X 1. Stufe 1¼" AG) GENO-OSMO-X Permeatstufe (2. Stufe) Ablauf Konzentrat Kanal BL2 (1" AG) Ablauf Permeat zum Permeatbehälter BL3 (1"... -
Seite 16: Funktionsbeschreibung
Produktbeschreibung Funktionsbeschreibung Die Umkehrosmoseanlage besteht aus folgenden Funktionseinheiten: Speisewasser Konzentrat Kanal Permeat Bezeichnung Bezeichnung Druckrohr mit Membran-Modul (1. Stufe) Hydroblock Konzentrat-Kanal (2. Stufe) (Stückzahl abhängig von der Größe der Hydroblock Konzentrat-Kanal (1. Stufe) Anlage) Hydroblock Speisewasser (1. Stufe) Hydroblock Permeat (1. Stufe) Hydroblock Permeateingang von der 1. - Seite 17 Produktbeschreibung Hydroblock Speisewasser 1. Stufe Bezeichnung Funktion Kodierung Anschluss Wasserzählerverschraubung 1" bzw. 1¼" (AG) flachdichtend Speisewassereingang Vorfiltration des Speisewassers inkl. Druckminderer (voreingestellt) 4,0 bar und integrierten Manometer. Feinfilter RO1F1 Als Osmose-Ausführung mit schwarzer Filterglocke und Filterkerze. Über Impulssignal an Steuerung. Durchflusssensor Feed RO1CF2 Feed = Konzentrat Rückführung + Permeat + Konzentrat Kanal...
- Seite 18 Produktbeschreibung Hydroblock Konzentrat 1. Stufe Bezeichnung Funktion Kodierung Anschluss Konzentrat Wasserzählerverschraubung 1" (AG) flachdichtend Kanal Zur automatischen Einstellung des Volumenstromes Konzentrat Einstellventil in den Kanal (Ausbeute). Während der Permeatproduktion läuft dieser Wasseranteil ständig zum Kanal. Ventil öffnet den vollen RO1V3 Konzentrat Kanal mit Querschnitt bei Anlagenstopp und bei Anlagenstörung immer in Antrieb...
- Seite 19 Produktbeschreibung Hydroblock Permeat 1. Stufe Bezeichnung Funktion Kodierung Anschluss Permeat Wasserzählerverschraubung 1" (AG) flachdichtend Durchflusssensor Über Impulssignal an Steuerung RO1CF3 Permeat Möglichkeit zur manuellen Qualitätsbestimmung über Probeventil Permeat RO1H5 Probeventil. Leitfähigkeitssensor nach 2-Elektrodenprinzip (temperaturkompensiert (RO1CT1)) zur kontinuierlichen Leitfähigkeitsmessung RO1CQ1 Messung der Leitfähigkeit Permeat. Anzeige des Messergebnisses in der Steuerung.
-
Seite 20: Zubehör
Produktbeschreibung Zubehör Ihr Produkt kann mit Zubehör nachgerüstet werden. Der für Ihr Gebiet zuständige Außendienstmitarbeiter und die Grünbeck-Zentrale stehen Ihnen für nähere Informationen zur Verfügung. Bild Produkt Bestell-Nr. Trinkwasserfilter BOXER KX 1" 101 835 Filterkerze 80 μm zur Vorfiltration. Trinkwasserfilter BOXER KDX 1" 101 820 zusätzlich mit Druckminderer Euro-Systemtrenner GENO-DK 2 DN 15 (½") - Seite 21 Produktbeschreibung Bild Produkt Bestell-Nr. GENO-Membranentgasungssystem MEC 500-1 770 200 Für Permeatleistung < 500 l/h chemikalienfreie Entfernung von prozess- störendem CO über Porenmembran. Bauseitige Strippgaszufuhr als Öl- und aerosolfreie Druckluft 3 – 10 bar nötig. Optional: Im Rahmenmodulsystem der GENO-OSMO-X Permeatstufe integriert. Notumgehung Umkehrosmoseanlagen 750 75x Eine Notumgehung der Umkehrosmose kann erforderlich werden, wenn die...
- Seite 22 Produktbeschreibung Bild Produkt Bestell-Nr. Kombinationseinheit 712 820 -Falle SL3K mit Sterilluftfilter (optional) zur sterilen Be- und Entlüftung (Belüftungsleitung bis 5,0 m³/h) von Permeatbehältern zum Rückhalt von Keimen und Partikeln sowie zur Entfernung von CO aus der Umgebungsluft. Zur Wandmontage, oben am Permeatbehälter festverrohrt angeschlossen. Druckerhöhungsanlage GENO FU-X 2/40-1 NE 730 790 Kompaktes, druckabhängig gesteuertes Pumpenaggregat bestehend aus:...
-
Seite 23: Transport, Aufstellung Und Lagerung
Transport, Aufstellung und Lagerung Transport, Aufstellung und Lagerung Versand/Anlieferung/Verpackung Die Anlage ist werkseitig auf einer Palette fixiert und gegen Kippen gesichert. ► Be- und entladen Sie die Anlage mit einem Gabelstapler/Hubwagen mit passenden Palettengabeln. Beachten Sie den kopflastigen Schwerpunkt der Anlage. Beschädigungsgefahr bei Aufnahme der Anlage mit einem Kran und HINWEIS Schlupf. -
Seite 24: Installation
Installation Installation Die Installation der Anlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. Einbaubeispiel GENO-OSMO-X Permeatstufe Bezeichnung Bezeichnung Trinkwasserfilter (z. B. BOXER KDX) Umkehrosmoseanlage GENO-OSMO-X Reinwasser-Behälter GT-X mit Systemtrenner GENO-DK 2 Pegelmesssonde; Enthärtungsanlage Delta-p-I Zubehör: CO -Falle mit Sterilluftfilter... -
Seite 25: Anforderungen An Den Installationsort
Installation Einbaubeispiel GENO-OSMO-X Permeatstufe „Membranentgasung und UV-Gerät“ Bezeichnung Bezeichnung GENO-Membranentgasungssystem MEC 500- Trinkwasserfilter (z. B. BOXER KDX) 1, im Rahmengestell der 2. Stufe integriert Systemtrenner GENO-DK 2 Reinwasser-Behälter GT-X mit Pegelmesssonde; Enthärtungsanlage Delta-p-I Zubehör: CO -Falle mit Sterilluftfilter Aktivkohlefilter AKF Druckerhöhungsanlage GENO-FU-X 2/40-2 N Härtekontrollmessgerät softwatch UV-Desinfektionsanlage violiQ:UV... -
Seite 26: Aufstellung Der Anlage/Platzbedarf
Installation 5.2.1 Aufstellung der Anlage/Platzbedarf ● Die ausreichend dimensionierte Aufstellungsfläche der Anlage (Fundament) muss eben sein und eine ausreichende Festigkeit und Tragfähigkeit aufweisen, um das Betriebsgewicht der Anlage aufzunehmen. ● Für Installations- und Wartungsarbeiten muss vor/hinter und rechts neben der Anlage ein ausreichender Abstand von min. -
Seite 27: Lieferumfang Prüfen
Installation Lieferumfang prüfen Die Umkehrosmoseanlagen GENO-OSMO-X (1. Stufe) und GENO-OSMO-X Permeatstufe (2. Stufe) sind jeweils auf einem Alu-Rahmengestell anschlussfertig vormontiert. Bezeichnung Bezeichnung GENO-OSMO-X (1. Stufe) mit Anschlusstülle (zum Ausspülen des Übergabeeinheit Konservierungsmittels) GENO-OSMO-X Permeatstufe (2. Stufe), 4x Abstandshalter (1. Stufe zu 2. Stufe) Verbindungsleitungen getrennt Betriebsanleitung Beutel mit Anschlussmaterial für... -
Seite 28: Vorbereitende Arbeiten
Installation 5.4.1 Vorbereitende Arbeiten Großer Temperaturunterschied am Aufstellungsort bei Installation der HINWEIS Anlage. ● Funktionsstörung der Steuerung bei Erst-Inbetriebnahme durch Feuchtigkeitsniederschlag auf den elektronischen Bauteilen innerhalb der Steuerung möglich. ► Packen Sie die Anlage vor der Installation aus und lassen Sie sie am Aufstellort 1 h unbenutzt stehen. -
Seite 29: Anlage Anschließen
Installation Bezeichnung Bezeichnung Abstandshalter Stellfüße 9. Gleichen Sie eventuelle Bodenunebenheiten mit den Stellfüßen aus. 10. Positionieren Sie die Abstandshalter oben und unten an den Rahmengestellen. 11. Fixieren Sie die beiden Rahmengestelle mit den Winkeln der Abstandshalter. » Die beiden Rahmengestelle sind aufgestellt und gegenseitig gesichert. 5.4.2 Anlage anschließen Bauseitige Leitungen aus korrosionsbeständigem Material für Speisewasser und Permeat... - Seite 30 Installation Bezeichnung Bezeichnung Absperrventil (bauseits) Be-/Entlüftungsventil Passstück mit Verschraubungen (bauseits) Kanalanschluss nach DIN EN 1717 1. Installieren Sie in der Zulauf-Rohrleitung „Speisewasser“ und in der Abgangs- Rohrleitung „Permeat“ ein Passstück mit Verschraubungen. 2. Schließen Sie die Zulauf-Rohrleitung an den Anschluss „Speisewasser“ an. 3.
-
Seite 31: Elektrische Installation
Installation Elektrische Installation Die Elektroinstallation darf nur von einer Elektrofachkraft durchgeführt werden. GEFAHR Lebensgefährliche Spannung 400 V ● Gefahr von schweren Verbrennungen, Herz-Kreislauf-Versagen, Tod durch elektrischen Schlag. ► Prüfen Sie die Anlage vor der Inbetriebnahme auf ordnungsgemäßen Zustand. ► Schalten Sie die Versorgungsspannung vor Arbeiten an elektrischen Anlagenteilen ab. -
Seite 32: Stromanschluss Herstellen
Installation 1. Entnehmen Sie den Beutel mit Anschlussmaterial aus dem Stromverteilerkasten. 2. Schließen Sie den Erdungspunkt am Alu-Rahmengestellt an – benutzen Sie das Anschlussmaterial: Hammermutter, Sechskantschraube M8x25 und Fächerscheibe. 3. Bringen Sie den Aufkleber „Erdung“ an. 4. Verbinden Sie den Schutzleiter mit dem bauseitigen Potenzialausgleich – benutzen Sie das Anschlussmaterial: Sechskantschraube M8x20, Scheibe und Federring. - Seite 33 Installation ► Verschließen Sie den Stromverteiler. ► Klappen Sie die Steuerung hoch und sichern Sie diese mit dem Verschluss. ► Stellen Sie vor der Inbetriebnahme sicher, dass die Steuerung/Stromverteiler geschlossen sind – Hauptschalter muss auf OFF stehen. 5.5.3 Leitungsverbindungen (Steuerung GENO-OSMO-X 2. Stufe) WARNUNG Fremdspannung an potentialfreien Kontakten und auf der Platine möglich.
-
Seite 34: Klemmleiste Der Grundplatine
Installation 5.5.3.1 Klemmleiste der Grundplatine Folgende Leitungsverbindungen sind werksseitig anlagenintern vorinstalliert und dürfen nicht verändert werden. Stromversorgung Bedienplatine Klemme von Grundplatine Funktion Klemme nach Bedienplatine + 24 VDC / 500 mA Masse RS-485 (III) Schnittstelle seriell Klemme von Grundplatine Funktion Klemme nach Bedienplatine RS 485 A RS 485 B... - Seite 35 Installation Verbindungen der Grundplatine Signal Farbe Funktion Leitung Kommentar Netzschalter Gehäusedeckel H05VV-F 5G1,5 mm² Vom Netzschalter Zum Netzschalter Schutzleiter Einspeisung 230 V~ aus H05VV-F 3G0,75 mm² Netzeingang Stromverteiler RO1E2 Schutzleiter + 24 V= Frequenzumrichter (FU) LiYcY 7x0,25 mm² Freigabe FU der Hochdruckpumpe RO1P4A1 + 24 V=...
-
Seite 36: Voraufbereitung Enthärtung
Installation 5.5.4 Leitungsverbindungen zu anderen Teilanlagen Beachten Sie die Betriebsanleitungen der Teilanlagen. 5.5.4.1 Schnittstelle RS-485 Datenleitung zu vernetzten Teilanlagen Enthärtung und/oder Druckerhöhung Abschlusswiderstände zuschalten Wenn mehr als zwei Teilanlagen miteinander vernetzt sind oder wenn die Leitungslänge zwischen den beiden > ca. 20 m ist, dann müssen an den beiden „Endpunkten“ die sog. Abschlusswiderstände mittels DIP-Schalter zugeschaltet werden. -
Seite 37: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Die Erst-Inbetriebnahme des Produkts darf nur vom Kundendienst durchgeführt werden. VORSICHT Aufsteigen auf Anlagenteile beim Bedienen von hoch gelegenen Bauteilen. ● Sturzgefahr beim Klettern auf Anlagenteile. ● Stolpergefahr bei losen liegenden Leitungen/Rohren. ► Steigen Sie nicht auf Anlagenteile wie z. B. Rohre, Gestelle, etc. ►... - Seite 38 Inbetriebnahme 6.1.1 1. Stufe ausspülen ► Bereiten Sie die 1. Stufe folgendermaßen vor: Bezeichnung Bezeichnung Permeatleitung zur 2. Stufe Anschlusstülle 1. Lösen Sie die Verbindung der Permeatleitung zur 2. Stufe vom Hydroblock Permeat 1. Stufe. 2. Setzen Sie die Anschlusstülle zum Ausspülen des Konservierungsmittels in den Hydroblock ein.
- Seite 39 Inbetriebnahme ► Spülen Sie die 1. Stufe folgendermaßen aus: Bezeichnung Bezeichnung Absperrventil Eingang Speisewasser bauseitige Spülleitung Passstück Permeatleitung 1. Entnehmen Sie das Passstück aus der Permeatleitung. 2. Führen Sie eine bauseitige Spülleitung vom Permeatausgang der 1. Stufe zum Kanal. 3. Öffnen Sie das Absperrventil Eingang „Speisewasser“. 4.
- Seite 40 Inbetriebnahme 6. Tippen Sie START an. » Das Magnetventil Speisewasser, das Regelventil Konzentrat-Kanal und phasenweise das Regelventil Konzentrat-Rückführung wird geöffnet. » Die Anlage hört automatisch auf zu spülen, wenn eine 3-fache Spülmenge zum Kanal ausgespült wurde (Dauer abhängig von der Anlagengröße und programmierter Spülmenge).
- Seite 41 Inbetriebnahme 6.1.2 2. Stufe ausspülen ► Bereiten Sie die 2. Stufe folgendermaßen vor: 1. Lösen Sie die Verbindung der Konzentratleitung zur 2. Stufe vom Hydroblock Konzentrat (Einstellventil RO1V10). 2. Setzen Sie die Anschlusstülle zum Ausspülen des Konservierungsmittels in den Hydroblock Konzentrat ein. »...
- Seite 42 Inbetriebnahme 4. Öffnen Sie das Absperrventil Eingang „Speisewasser“. ► Spülen Sie die 2. Stufe folgendermaßen aus: 1. Tippen Sie im Display die Anlage GENO-OSMO-X 1. Stufe an. 2. Gehen Sie in der Bediener-Programmierebene der 1. Stufe zum Tastbetrieb (Code 653). Beim Verlassen des Tastbetriebs werden automatisch alle Einstellungen in dieser Ebene zurückgestellt.
- Seite 43 Inbetriebnahme » Das Konservierungsmittel der 2. Stufe wird mit Permeat aus der 1. Stufe in den Kanal ausgespült. 6. Prüfen Sie nach ca. 30 Minuten Spülen die Leitfähigkeit folgendermaßen: a Nehmen Sie Proben am Probenahmehahn RO1H11 (2. Stufe) und RO1H1 (1.
-
Seite 44: 2-Stufige Anlage Prüfen
Inbetriebnahme 2-stufige Anlage prüfen VORSICHT Rutschgefahr an Probenahmestellen. ● Sie können ausrutschen/stürzen und sich verletzen. ► Benutzen Sie persönliche Schutzausrüstung – festes Schuhwerk tragen. ► Wischen Sie ausgelaufene Flüssigkeiten umgehend auf. 1. Lassen Sie die 2-stufige Anlage für mind. 20 Minuten einlaufen. 2. -
Seite 45: Steuerung Einstellen
Inbetriebnahme Steuerung einstellen 1. Stellen Sie die grundlegenden Einstellungen ein (siehe Kapitel 7.1.1). 2. Prüfen Sie die Betriebsart der Teilanlage GENO-OSMO-X 1. Stufe und der GENO-OSMO-X 2. Stufe in der Info-Ebene (siehe Kapitel 7.2.1). 3. Starten Sie die 2-stufige Anlage mit dem I/O-Button. »... -
Seite 46: Betrieb/Bedienung
Betrieb/Bedienung Betrieb/Bedienung Die 2-stufige Anlage wird über das Bedienteil der Steuerung GENO-tronic mit 4.3" Grafik- Touchpanel an der GENO-OSMO-X der 1. Stufe bedient. Einstellungen in der Kundendienst-Programmierebene darf nur vom Kundendienst der Firma Grünbeck oder einer von Grünbeck geschulten Fachkraft durchgeführt werden (siehe Kundendienstanleitung Bestell-Nr. -
Seite 47: Umkehrosmoseanlage Geno-Osmo-X 2. Stufe
Betrieb/Bedienung Umkehrosmoseanlage GENO-OSMO-X 2. Stufe 7.2.1 Info-Ebene ► Tippen Sie in der Grundanzeige auf die Teilanlage 2. Stufe Folgende Informationen sind in der Info-Ebene der GENO-OSMO-X 2. Stufe hinterlegt. Parameter Beschreibung – Betriebsart Gesperrt/Spülen/Handbetrieb/Automatik Permeat-Durchfluss Permeat-Ausbeute Anzeige LF-Permeat 2. Stufe µS/cm Service in Wartungsarbeiten fällig... -
Seite 48: Zählerstände, Fehlerspeicher (Code 245)
Betrieb/Bedienung 7.2.2.1 Bediener-Programmierebene Parameter Einstellbereich Bemerkung LF-Überwachung Überwachung Permeat-Leitfähigkeit: RO1CQ2 Anlage läuft trotz Überschreitung des Grenzwertes weiter. Meldung Störung Anlage schaltet ab. 0…30…99 µS/cm LF-Grenzwert Wenn der programmierte LF-Grenzwert für die Verzögerungszeit überschritten ist, dann kann wahlweise RO1CQ2 programmiert werden. 0…30…999 min Verzögerung LF- Störung/Meldung... -
Seite 49: Instandhaltung
Instandhaltung Instandhaltung Die Instandhaltung beinhaltet die Reinigung, Inspektion und Wartung des Produkts. Die Verantwortung für Inspektion und Wartung unterliegt den örtlichen und nationalen Anforderungen. Der Betreiber ist für die Einhaltung der vorgeschriebenen Instandhaltungsarbeiten verantwortlich. Durch den Abschluss eines Wartungsvertrages stellen Sie die termingerechte Abwicklung aller Wartungsarbeiten sicher. -
Seite 50: Intervalle
Instandhaltung ► Benutzen Sie persönliche Schutzausrüstung. ► Reinigen Sie die Anlage nur von außen. ► Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel. ► Wischen Sie die Oberflächen mit einem feuchten Tuch ab. ► Trocknen Sie die Oberflächen mit einem Tuch ab. Intervalle Störungen können durch eine regelmäßige Inspektion und Wartung rechtzeitig erkannt und Anlagenausfall evtl. -
Seite 51: Inspektion
Instandhaltung Inspektion Die regelmäßige Inspektion können Sie als Betreiber selbst durchführen. ► Protokollieren Sie die Betriebswerte im Tagesprotokoll. Beachten Sie, dass es zu geringen Schwankungen der Werte kommen kann, vor allem in der Einfahrphase der Anlage. Geringe Abweichungen von Normwerten sind normal und lassen sich technisch nicht verhindern. - Seite 52 Instandhaltung Betriebswerte 1. Lesen Sie den Wasserzählerstand ab. 2. Lesen Sie den Ruhe- und Fließdruck (Eingangsdruck 1–4 bar) ab. 3. Bestimmen Sie die Gesamthärte (Zulauf). 4. Bestimmen Sie die Qualität des Permeats. a Spülen Sie bei Bedarf die Membranmodule oder wechseln Sie diese aus. Das Spülen oder Wechseln der Membranmodule darf nur durch autorisiertes Servicepersonal durchgeführt werden.
- Seite 53 Instandhaltung Wartungsarbeiten 7. Bestimmen Sie folgende Messwerte für Speisewasser, Permeat und Konzentrat- Kanal: • Leitfähigkeit • Gesamthärte • Temperatur • Volumenstrom • Ausbeute a Bestimmen Sie diese Messwerte erneut, falls Membranmodule gespült oder gewechselt wurden. b Kalibrieren Sie ggf. die Leitfähigkeitsmessung neu. 8.
-
Seite 54: Verbrauchsmaterial
Instandhaltung Verbrauchsmaterial Produkt Menge Bestell-Nr. 750 261 RO-Membran-Modul (4" x 40") mit Dichtung für GENO-OSMO-X 400 … 3000 750 293 RO-Membran-Modul (4" x 21") mit Dichtung für GENO-OSMO-X 200 Ersatzteile Eine Übersicht über die Ersatzteile finden Sie im Ersatzteilkatalog unter www.gruenbeck.de. Sie erhalten die Ersatzteile bei der für Ihr Gebiet zuständigen Grünbeck-Vertretung. -
Seite 55: Störung
Störung Störung Warn- und Störmeldungen zu der GENO-OSMO-X (2. Stufe) werden im Display der Steuerung der GENO-OSMO-X (1. Stufe) angezeigt. WARNUNG Gefahr von kontaminiertem Trinkwasser durch Stagnation. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie Störungen umgehend beseitigen. ►... -
Seite 56: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Die Außerbetriebnahme und Wiederinbetriebnahme erfordert Fachwissen. Diese Arbeiten dürfen nur vom Kundendienst der Firma Grünbeck oder einer von Grünbeck geschulten Fachkraft durchgeführt werden. 10.1 Temporärer Stillstand Die Anlage ist mit einem automatischen Zwangsbetrieb ausgestattet, um Verkeimungen zu minimieren. Wird innerhalb von einer eingestellten Zeit (Kundendienst-Ebene: voreingestellt 2880 Minuten =48 h) keine Permeat erzeugt, wird automatisch ein Zwangsbetrieb bzw. -
Seite 57: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung 11.1 Demontage Die hier beschriebenen Tätigkeiten stellen einen Eingriff in Ihre Trinkwasserinstallation dar. ► Beauftragen Sie für diese Tätigkeiten ausschließlich Fachkräfte. 1. Spülen Sie die Anlage mit Speisewasser durch. 2. Trennen Sie die Anlage vom Stromnetz – Restspannung ableiten. 3. - Seite 58 Demontage und Entsorgung Membran-Modul ► Entsorgen Sie verbrauchte Membran-Module über den Hausmüll. Batterien ► Führen Sie Altbatterien der regionalen Wertstoffverwertung zu – nicht über den Hausmüll entsorgen. Produkt Befindet sich dieses Symbol (durchgestrichene Abfalltonne) auf dem Produkt, darf dieses Produkt bzw. die elektrischen und elektronischen Komponenten nicht als Hausmüll entsorgt werden.
-
Seite 59: Technische Daten
Technische Daten Technische Daten GENO-OSMO-X Permeatstufe Maße und Gewichte 1100 1450 2000 2700 Anlagenbreite 1035 1035 1170 Anlagenhöhe 1700 1700 1700 1700 1700 1700 1700 Anlagentiefe Anlagenbreite 1935 1935 1935 2070 2205 2340 2475 (1. + 2. Stufe) Raum-/Einbauhöhe min. 1800 1800 1800... - Seite 60 Technische Daten Leistungsdaten 1100 1450 2000 2700 Permeatleistung bei Speisewassertemperatur 1245 1720 2320 10 °C Speisewassertemperatur 1100 1450 2000 2700 15 °C Speisewassertemperatur m³/d 17,2 26,4 34,8 48,0 64,8 15 °C Ablaufdruck Permeat min. Nenndruck 95 – 99 Salzrückhalt Ausbeute max. (einstellbar) Volumenstrom Konzentrat wird wieder in die 1.
-
Seite 61: Betriebshandbuch
Betriebshandbuch Betriebshandbuch ► Dokumentieren Sie die Erst-Inbetriebnahme und alle Wartungstätigkeiten. ► Kopieren Sie die Wartungsblätter bei Bedarf. Umkehrosmoseanlage | GENO-OSMO-X Permeatstufe | Typ: _____________________ Serien-Nr.: ______________________________ 13.1 Inbetriebnahmeprotokoll Kunde Name: Adresse: Installation/Zubehör Trinkwasserfilter (80 µm) vor Enthärtungsanlage nein Fabrikat/Typ: Euro-Systemtrenner nein Fabrikat/Typ: Enthärtungsanlage... - Seite 62 Betriebshandbuch Parameter Datum/Uhrzeit jjjj/mm/hh:mm Eingangsdruck Feinfilter Temperatur °C Volumenstrom Gesamthärte °dH mol/m³ Dosierung (Option: Antiscalant) ml/h Leitfähigkeit µS/cm pH-Wert mg/l Freies Chlor nach Aktivkohlefilter (Cl Kolloid-Index ˂ 3 Pumpendruck Pumpenfrequenz Pumpenlaufzeit Volumenstrom Druck Leitfähigkeit µS/cm Volumenstrom Leitfähigkeit µS/cm Kontentrat-Rückführung Anlagenausbeute (WCF) Bemerkungen Inbetriebnahme Firma...
- Seite 63 Betriebshandbuch Wartung Nr: ____ Tragen Sie die Messwerte und Betriebsdaten ein. Bestätigen Sie die Prüfungen mit i.O. oder vermerken Sie eine durchgeführte Reparatur. Wartung durchgeführt Membran-Modul Nr. Wieder-Inbetriebnahme mit Spülung von Membran-Modul nein ohne Wechsel von Membran-Modul Datum: mit Wechsel von Membran-Modul Messwerte: Vor bzw.
- Seite 64 Betriebshandbuch Wartung Nr: ____ Tragen Sie die Messwerte und Betriebsdaten ein. Bestätigen Sie die Prüfungen mit i.O. oder vermerken Sie eine durchgeführte Reparatur. Wartung durchgeführt Membran-Modul Nr. Wieder-Inbetriebnahme mit Spülung von Membran-Modul nein ohne Wechsel von Membran-Modul Datum: mit Wechsel von Membran-Modul Messwerte: Vor bzw.
- Seite 65 Betriebshandbuch Wartung Nr: ____ Tragen Sie die Messwerte und Betriebsdaten ein. Bestätigen Sie die Prüfungen mit i.O. oder vermerken Sie eine durchgeführte Reparatur. Wartung durchgeführt Membran-Modul Nr. Wieder-Inbetriebnahme mit Spülung von Membran-Modul nein ohne Wechsel von Membran-Modul Datum: mit Wechsel von Membran-Modul Messwerte: Vor bzw.
-
Seite 66: Eu-Konformitätserklärung
EU-Konformitätserklärung EU-Konformitätserklärung Im Sinne der Maschinenrichtlinie 2006/42/EG Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsschutzanforderungen der zutreffenden EG/EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültigkeit. Umkehrosmoseanlage GENO-OSMO-X Permeatstufe Serien-Nr.: siehe Typenschild Weiterhin bestätigen wir die Einhaltung der wesentlichen Anforderungen der... - Seite 67 Impressum Technische Dokumentation Bei Fragen und Anregungen zu dieser Betriebsanleitung wenden Sie sich bitte direkt an die Abteilung Technische Dokumentation bei Grünbeck Wasseraufbereitung GmbH Email: dokumentation@gruenbeck.de...
