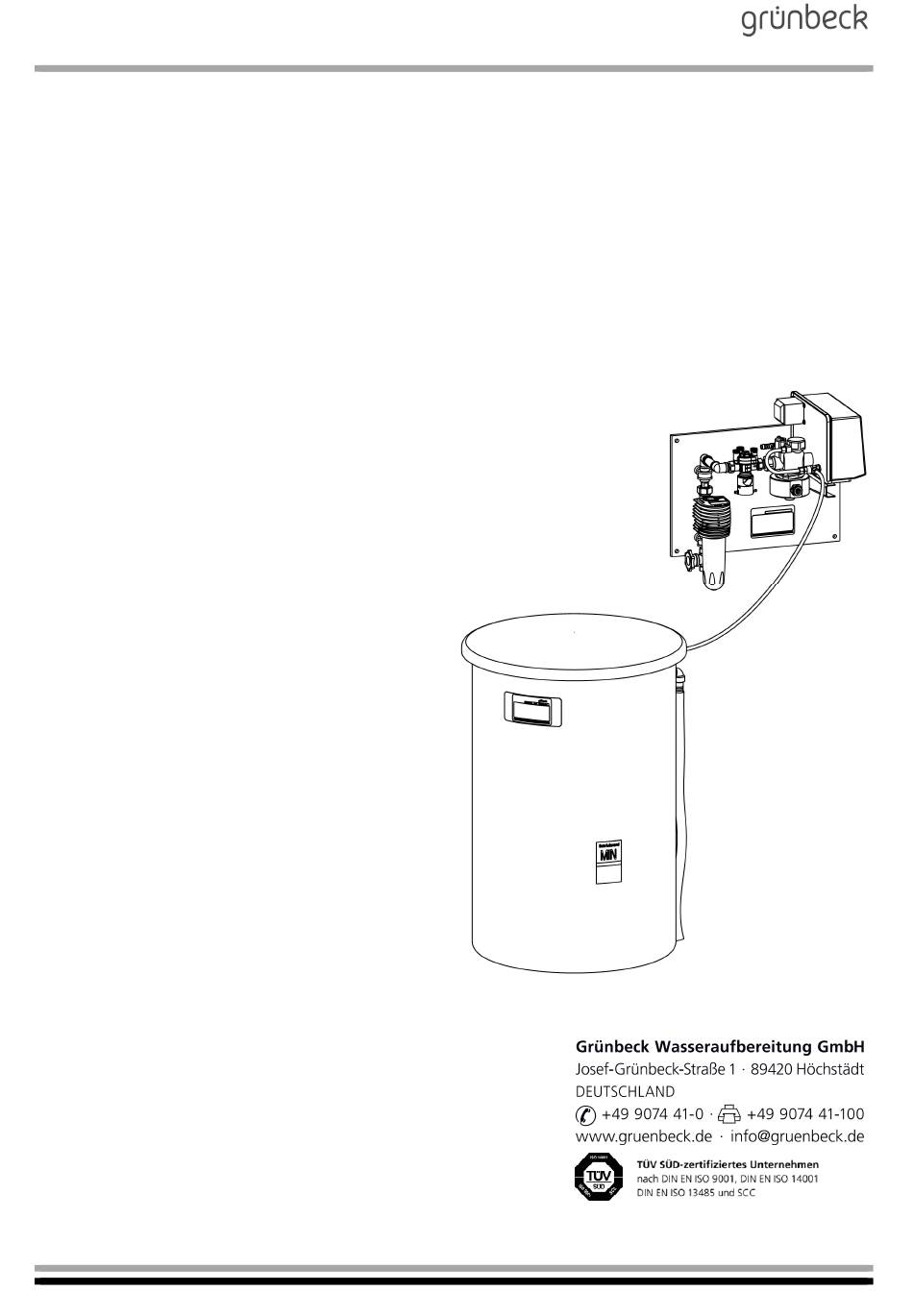

- Seite 1 Betriebsanleitung Regenerierstation MEH Stand Januar 2020 Bestell-Nr. 707 990_035...
-
Seite 2: Inhaltsverzeichnis
Regenerierstation MEH Inhaltsübersicht Allgemeine Hinweise ............ 5 1 Vorwort 2 Hinweise zum Benutzen der Betriebsanleitung 3 Allgemeine Sicherheitshinweise 4 Transport und Lagerung 5 Entsorgung B Grundlegende Informationen ........9 1 Gesetze, Verordnungen, Normen 2 Wasser und Kalk 3 Ionenaustausch C Produktbeschreibung ..........12 1 Technische Daten 2 Bestimmungsgemäße Verwendung... - Seite 3 Regenerierstation MEH Impressum Alle Rechte vorbehalten. © Copyright by Grünbeck Wasseraufbereitung GmbH Printed in Germany Es gilt das Ausgabedatum auf dem Deckblatt. -Änderungen im Sinne des technischen Fortschritts vorbehalten- Diese Betriebsanleitung darf – auch auszugsweise – nur mit aus- drücklicher, schriftlicher Genehmigung durch die Firma Grünbeck Wasseraufbereitung in fremde Sprachen übersetzt, nachgedruckt, auf...
-
Seite 4: Eu-Konformitätserklärung
Regenerierstation MEH EU-Konformitätserklärung Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültig- keit. -
Seite 5: Allgemeine Hinweise
Regenerierstation MEH Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck ent- schieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbereitung und haben für jedes Wasserproblem die maß- geschneiderte Lösung. -
Seite 6: Allgemeine Sicherheitshinweise
Regenerierstation MEH 3 | Allgemeine Sicherheitshinweise 3.1 Symbole und Hin- Wichtige Hinweise in dieser Betriebsanleitung werden durch Sym- weise bole hervorgehoben. Im Interesse eines gefahrlosen, sicheren und wirtschaftlichen Umgangs mit der Anlage sind diese Hinweise be- sonders zu beachten. Gefahr! Missachten so gekennzeichneter Hinweise führt zu schwe- ren oder lebensgefährlichen Verletzungen, hohen Sachschäden oder... -
Seite 7: Schutz Vor Wasserschäden
Regenerierstation MEH 3.4 Schutz vor Wasserschäden Warnung! Zum Schutz des Aufstellortes bei Wasserschäden muss: a. ein ausreichender Bodenablauf vorhanden sein, oder b. eine Wasserstoppeinrichtung (siehe Kapitel C, optionale Zusatzaus- stattung) eingebaut sein. Gefahr durch elektrische Energie! Nicht mit nassen Händen an 3.5 Beschreibung... -
Seite 8: Entsorgung
Regenerierstation MEH 5 | Entsorgung Beachten Sie die geltenden nationalen Vorschriften. 5.1 Verpackung Entsorgen Sie die Verpackung umweltgerecht. 5.2 Produkt Befindet sich dieses Symbol (durchgestrichene Abfalltonne) auf dem Produkt, gilt für dieses Produkt die Europäische Richtlinie 2012/19/EU. Dies bedeutet, dass dieses Produkt bzw. die elektrischen und elektroni- schen Komponenten nicht als Hausmüll entsorgt werden dürfen. -
Seite 9: Grundlegende Informationen
Regenerierstation MEH Grundlegende Informationen 1 | Gesetze, Verordnungen, Normen Beim Umgang mit Trinkwasser (Rohwasser) sind im Interesse des Gesundheitsschutzes einige Regeln unvermeidlich. Diese Betriebsan- leitung berücksichtigt die geltenden Vorschriften und gibt Ihnen alle Hinweise, die Sie für den sicheren Betrieb Ihrer Wasseraufberei- tungsanlage benötigen. - Seite 10 Regenerierstation MEH Die Gesamthärte des Wassers ist die Summe der Konzentrationen von Calcium- und Magnesiumionen. Hinweis: Calcium- und Magnesiumionen kommen in der Natur ne- beneinander vor, z. B. im Mineral Dolomit. Härtebereiche laut Gesetz über die Umweltverträglichkeit von Wasch-...
-
Seite 11: Ionenaustausch
Regenerierstation MEH 3 | Ionenaustausch Der Austausch von Calcium- und Magnesiumionen gegen Natriumionen führt zum Enthärten des Wassers. Prinzip Das harte Rohwasser durchläuft einen Austauscher. Dieser ist mit ei- nem Harz gefüllt, an das Natriumionen gebunden sind (vgl. Abb. B-1). -
Seite 12: Produktbeschreibung
1 | Typenschild Anfragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild (Abb. C-2, Pos. 9) Ihrer Mobilen Enthärtungsanlage MEH angeben. Ergänzen Sie deshalb die nachstehende Übersicht, um die notwendigen Daten stets griffbereit zu haben. -

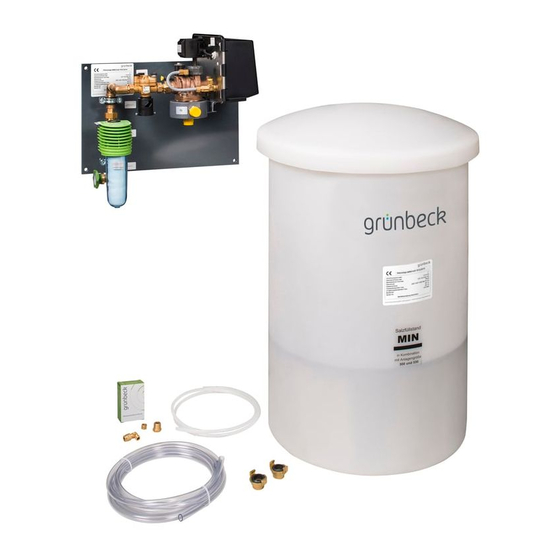

Seite 13: Einzelkomponenten
Markierung für Mindestsalzfüllstand Systemtrenner GENO-DK Eingang der Regenerierstation Siebboden Mini Kanalanschluss Typenschild Salztank 210 l inkl. Soleventil Trafo Soleschlauch Rohwasseranschluss Steuerkopf Salztanksicherheitsüberlauf Rohwassereingangsventil BVO-Ventil Soleventil Trinkwasserfilter BOXER K ¾" Haltewinkel Abb. C-2: Komponenten Regenerierstation MEH Bestell-Nr. 707 990_035 Erstellt: fwir-mawi G:\BA-707990_035_Regenerierstation_MEH.Doc... -
Seite 14: Technische Daten
Regenerierstation MEH 3 | Technische Daten Die Regenerierstation MEH dient zur stationären Regeneration der mo- bilen Enthärtungsanlage MEH und ist für die Wandmontage geeignet. Die Regeneration erfolgt mit Rohwasser. Alle Anlagedaten sind in der Tabelle C-1 zusammengefasst. Die Anga- ben beziehen sich auf die Regenerierstation MEH in Standardausfüh- rung. -
Seite 15: Bestimmungsgemäße Verwendung
Regenerierstation MEH 4 | Bestimmungsgemäße Verwendung Die Regenerierstation MEH ist zur Regeneration der mobilen Enthär- tungsanlage MEH vorgesehen, da alle Einstellungen bzw. hydrauli- schen Parameter auf diese Anlage abgestimmt sind. Die Regenerierstation MEH darf nur betrieben werden, wenn alle Komponenten ordnungsgemäß installiert wurden. Keinesfalls dürfen Sicherheitseinrichtungen entfernt, überbrückt oder andersartig unwirk-... -
Seite 16: Verschleißteile
Regenerierstation MEH Sicherheitseinrichtung protectliQ 126 400 Produkt zum Schutz vor Wasserschäden in Ein- und Zweifamilienhäusern. Weitere Größen auf Anfrage 5.3 Verbrauchsmaterial Um den zuverlässigen Betrieb der Enthärtungsanlage zu sichern, sollten Sie nur Original-Verbrauchsmaterialien verwenden. Regeneriersalz (25 kg) nach EN 973 Typ A. -
Seite 17: D Installation
Installation 1 | Allgemeine Einbauhinweise Der Aufstellort muss genügend Platz bieten und gut für die mobile Enthärtungsanlage MEH zugänglich sein. Die notwendigen Anschlüs- se sind vor Beginn der Installationsarbeiten einzurichten. Maße und Anschlussdaten sind in Tabelle C-1 zusammengefasst. Mobile Enthärtungsanlage MEH Wasserstopp Anschluss „IN“... - Seite 18 Hinweis: Für die Installation von Zubehör (vgl. Kap. C, 5.2) sind zu- sätzlich die dort beigefügten Betriebsanleitungen zu beachten. 1.1 Sanitärinstallation Bei der Installation der Regenerierstation MEH sind bestimmte Re- geln in jedem Fall einzuhalten. Zusätzliche Empfehlungen erleichtern die Arbeit mit der Enthärtungsanlage. Die hier beschriebenen Installa- tionshinweise sind in Abb.
-
Seite 19: Vorbereitende Arbeiten
Regenerierstation MEH 2 | Vorbereitende Arbeiten 1. Alle Komponenten der Regenerierstation auspacken. 2. Auf Vollständigkeit und einwandfreien Zustand prüfen. 3. Regenerierstation am vorgesehenen Standort montieren. 2.1 Soleleitung 1. Salztank am geplanten Standort aufstellen. montieren 2. Deckel vom Salztank abnehmen. ... -
Seite 20: Regenerierstation Anschließen
Regenerierstation MEH 3 | Regenerierstation anschließen 3.1 Sanitärinstallation Abb. D-2: Sanitäranschluss Regenerierstation 8. Rohwasserleitung an Regenerierstation anschließen. 9. Kanalanschluss für Systemtrenner herstellen (HT-Rohr 40 mm, nicht im Lieferumfang. 10. Abwasseranschluss nach DIN EN 1717 herstellen. Dazu Spül- wasserschlauch auf benötigte Länge kürzen und zum Kanal füh- ren. -
Seite 21: Inbetriebnahme
Hinweis: Der Salzstand im Salztank muss immer höher sein als der Mindestsalzfüllstand (siehe Markierungsstrich am Salztank). Beim Unterschreiten des Mindestfüllstands wird die mobile Enthärtungsan- lage MEH nicht richtig regeneriert. 1 | Salztank vorbereiten 1. Deckel des Salztanks abnehmen. 2. Vorsichtig Wasser einfüllen, bis der Wasserspiegel etwa 30 mm über dem schwarzen Siebboden steht. -
Seite 22: Mobile Enthärtung An Regenerierstation Anschließen
Abb. F-1, Pos. 6) um eine Raste (Klicken beachten!) nach rechts drehen. 4. Die Regenerierstation MEH beginnt mit der Regeneration, das Regenerationsrad (Abb. F-1, Pos. 6) dreht sich langsam im Uhr- zeigersinn. Nach etwa 3 Stunden ist die Regeneration beendet und der Referenzpunkt (Abb. -
Seite 23: Bedienung
Regenerierstation MEH Bedienung 1 | Steuerung bedienen Hinweis: Die Steuerung wird für die Regeneration der Mobilen Enthär- tungsanlage MEH lediglich mit Handregeneration betrieben. Andere Funktionen werden hier nicht beschrieben. Abb. F-1: Positionszeichnung Steuerung Referenzpfeil für Tageszeit und Betriebszustand Regenerationsrad Knopf für Zeiteinstellung... -
Seite 24: Betriebszustand Ablesen
Regenerierstation MEH 2 | Betriebszustand ablesen An der Stellung des Referenzpunkts (Abb. F-1, Pos. 7) am Regenera- tionsrad (Abb. F-1, Pos. 6) lässt sich der aktuelle Betriebszustand ablesen. Referenzpunkt (Abb. F-1, Pos. 7) Betriebsstellung steht gegenüber Referenzpfeil (Abb. F-1, Pos. 1) Jede andere Stellung von (Abb. -
Seite 25: G Störungen
Regenerierstation MEH Störungen 1 | Einleitung Auch bei sorgfältig konstruierten und produzierten sowie vorschrifts- mäßig betriebenen Regenerierstationen lassen sich Betriebsstörun- gen nie ganz ausschließen. Tabelle G-1 gibt eine Übersicht über mögliche Betriebsstörungen, Ursachen und Beseitigungen. Hinweis: Bei Störungen, die mit den Angaben in Tabelle G-1 nicht zu beseitigen sind, unbedingt Werks-/Vertragskundendienst der Firma Grünbeck rufen (siehe www.gruenbeck.de)! Dabei Enthärtungsanla-... -
Seite 26: Wartung Und Pflege
Regenerierstation MEH Wartung und Pflege 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion von Enthärtungsanlagen zu sichern sind einige regelmäßige Arbeiten notwendig. Insbesondere bei der Enthärtung im Bereich der Trinkwasserversorgung sind die geforderten Maßnahmen in Normen und Richtlinien festgelegt. Die am Betriebsort gültigen Regeln sind unbedingt einzuhalten. -
Seite 27: Inspektion (Funktionsprüfung)
Regenerierstation MEH 2 | Inspektion (Funktionsprüfung) Die regelmäßige Inspektion können Sie selbst durchführen. Salzstand im Salztank prüfen, Mindestsalzfüllstand (siehe Markie- rungsstrich am Salztank) beachten. Falls nötig, Salztabletten nach- füllen. Salzzustand prüfen – Salz darf nicht verklumpt sein. Falls nötig mit ...
