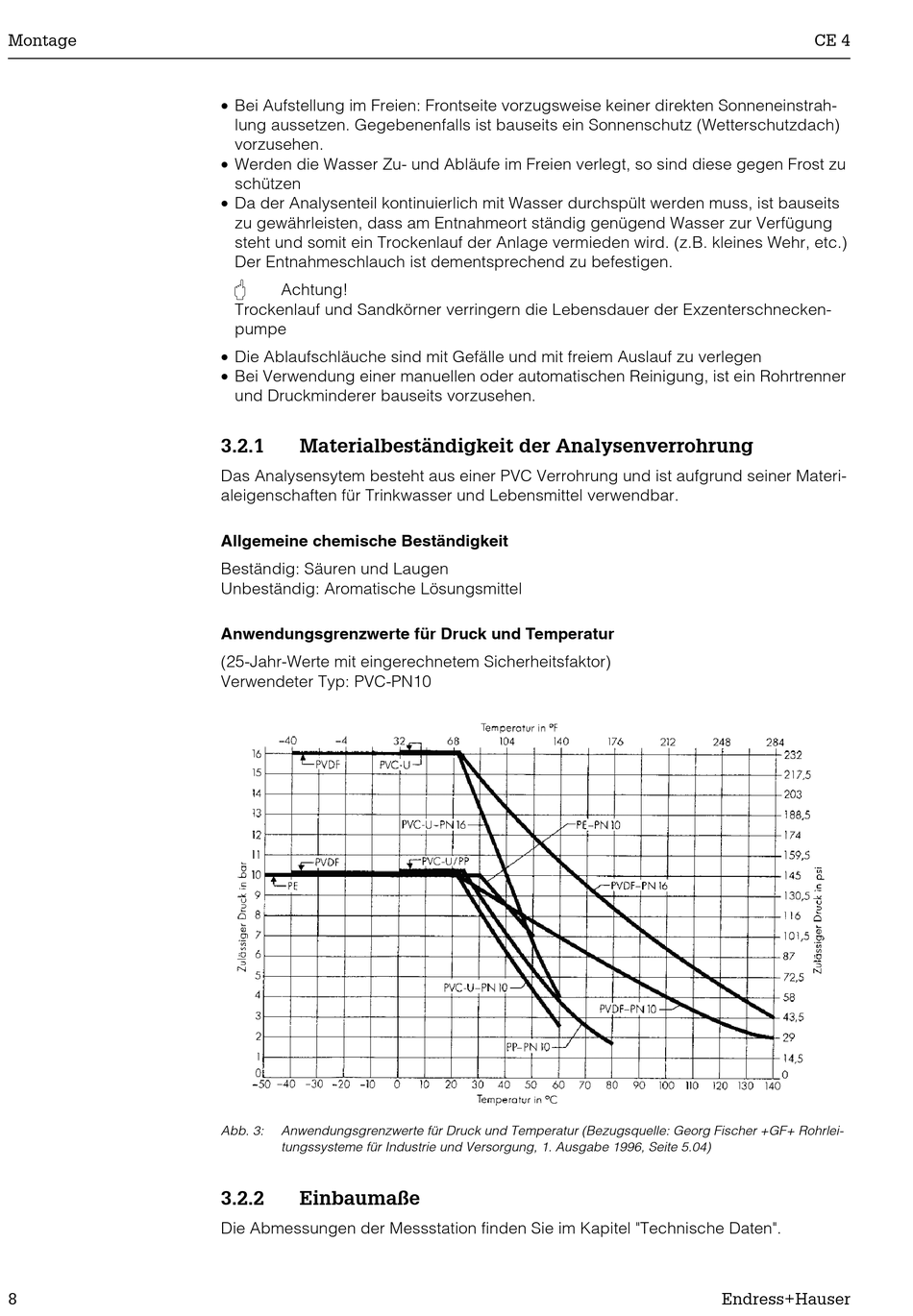

Montage
8
• Bei Aufstellung im Freien: Frontseite vorzugsweise keiner direkten Sonneneinstrah-
lung aussetzen. Gegebenenfalls ist bauseits ein Sonnenschutz (Wetterschutzdach)
vorzusehen.
• Werden die Wasser Zu- und Abläufe im Freien verlegt, so sind diese gegen Frost zu
schützen
• Da der Analysenteil kontinuierlich mit Wasser durchspült werden muss, ist bauseits
zu gewährleisten, dass am Entnahmeort ständig genügend Wasser zur Verfügung
steht und somit ein Trockenlauf der Anlage vermieden wird. (z.B. kleines Wehr, etc.)
Der Entnahmeschlauch ist dementsprechend zu befestigen.
"
Achtung!
Trockenlauf und Sandkörner verringern die Lebensdauer der Exzenterschnecken-
pumpe
• Die Ablaufschläuche sind mit Gefälle und mit freiem Auslauf zu verlegen
• Bei Verwendung einer manuellen oder automatischen Reinigung, ist ein Rohrtrenner
und Druckminderer bauseits vorzusehen.
3.2.1
Materialbeständigkeit der Analysenverrohrung
Das Analysensytem besteht aus einer PVC Verrohrung und ist aufgrund seiner Materi-
aleigenschaften für Trinkwasser und Lebensmittel verwendbar.
Allgemeine chemische Beständigkeit
Beständig: Säuren und Laugen
Unbeständig: Aromatische Lösungsmittel
Anwendungsgrenzwerte für Druck und Temperatur
(25-Jahr-Werte mit eingerechnetem Sicherheitsfaktor)
Verwendeter Typ: PVC-PN10
Abb. 3:
Anwendungsgrenzwerte für Druck und Temperatur (Bezugsquelle: Georg Fischer +GF+ Rohrlei-
tungssysteme für Industrie und Versorgung, 1. Ausgabe 1996, Seite 5.04)
3.2.2
Einbaumaße
Die Abmessungen der Messstation finden Sie im Kapitel "Technische Daten".
CE 4
Endress+Hauser
