Überspannungsschutz - Keysight E36731A Handbuch

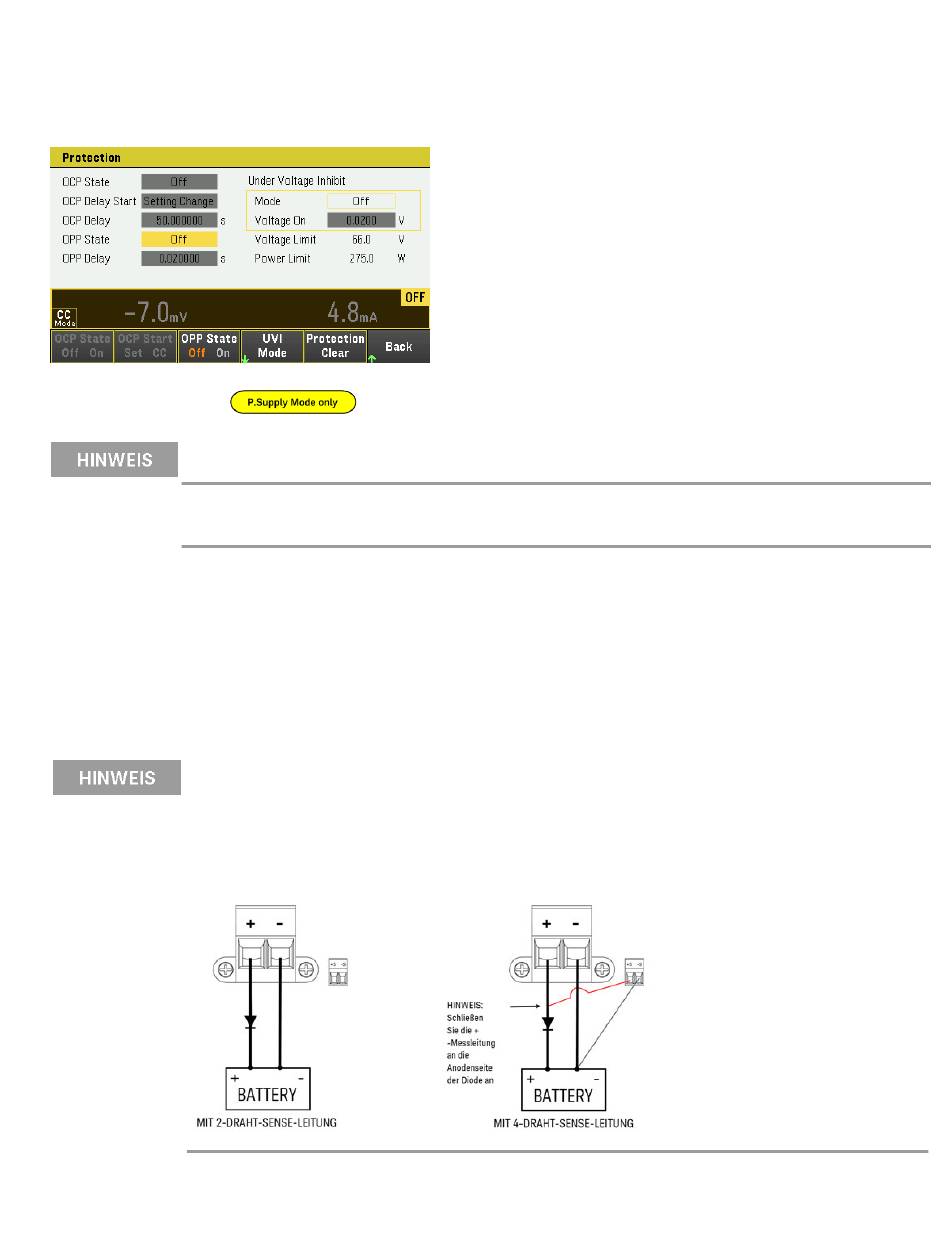

Im Lastmodus werden die Schutzfunktionen im Fenster „Load Settings" konfiguriert.
Drücken Sie Load Settings, um das Fenster „Load Settings" zu öffnen. Drücken Sie anschließend auf Protection, um
auf die Schutzfunktionen zuzugreifen.
Überspannungsschutz
Gilt nur im Stromversorgungsmodus.
Im Lastmodus ist der Überspannungsschutzpegel nicht programmierbar und fest auf 110 % der Nenn-Ein-
gangsspannung eingestellt.
Durch den Überspannungsschutz wird der Ausgang deaktiviert, sobald die Ausgangsspannung den OVP-Pegel
erreicht.
Drücken Sie OVP State On, um den Überspannungsschutz zu aktivieren. Dies ist der Standardzustand.
Drücken Sie OVP State Off, um den Überspannungsschutz zu deaktivieren.
Um den Überspannungsschutz einzustellen, müssen Sie einen Überspannungswert in das Feld „OV Protection"
eingeben.
Der Ausgang wird vom OVP-Stromkreis des Instruments auf Null gesetzt, sobald eine Über-
spannungsbedingung auftritt. Wenn eine externe Spannungsquelle, wie zum Beispiel eine Batterie, an den Aus-
gang angeschlossen ist und unbeabsichtigt eine Überspannungsbedingung auftritt, fließt Strom von der
Spannungsquelle durch den internen Schaltkreis, wodurch die Stromversorgung beschädigt werden könnte.
Um dies zu vermeiden, muss wie nachfolgend gezeigt eine Diode mit dem Ausgang in Serie geschaltet werden.
Keysight E36731A Benutzerhandbuch 85
