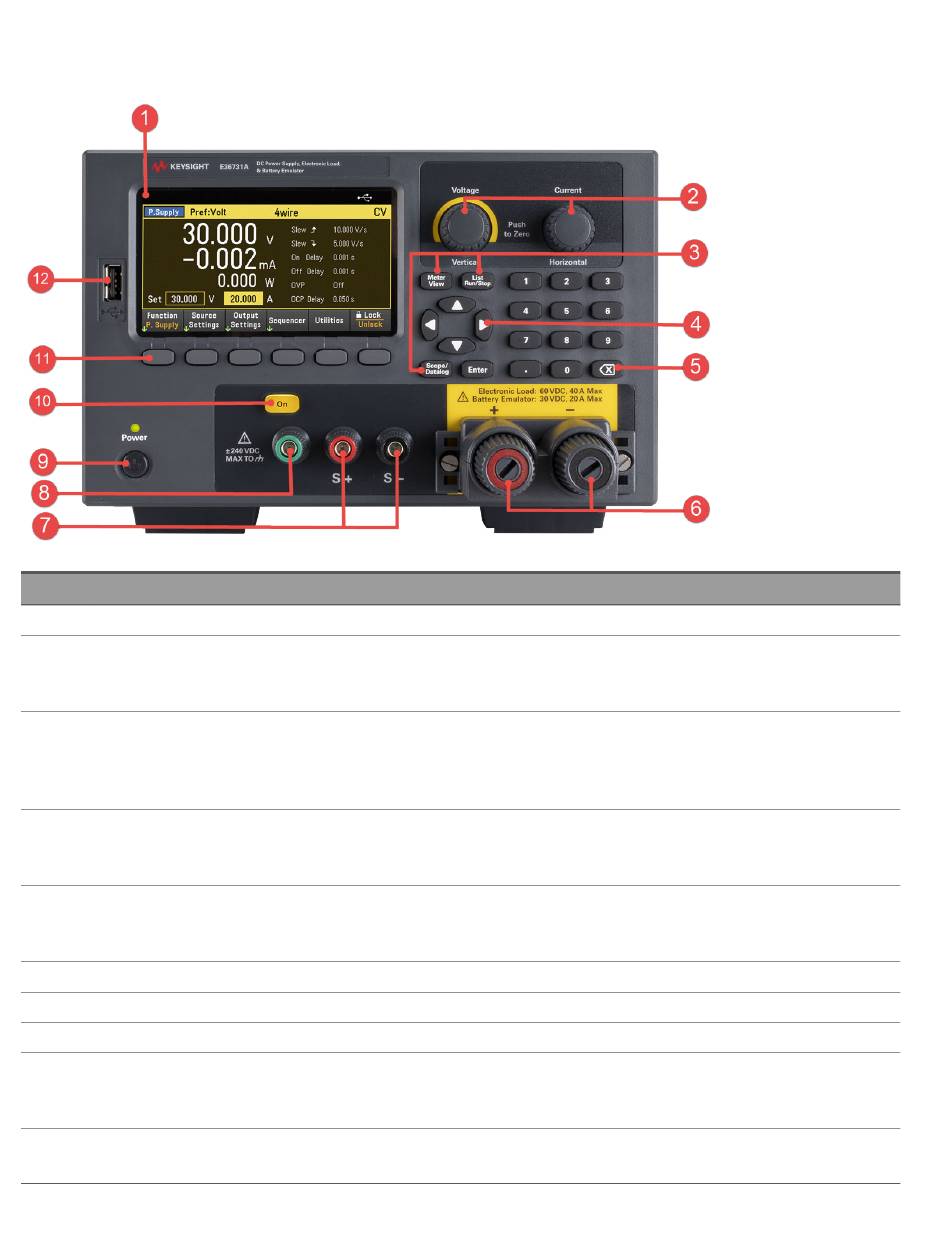

Das Bedienfeld auf einen Blick

Element
1 Informationsreiches, kontrastreiches 4,3-Zoll-LCD-Farbdisplay; auch aus spitzen Winkeln gut lesbar
2 Voltage- und Current-Knöpfe
Einstellen von Spannung und Stromstärke des Ausgangs Diese Knöpfe sind in den Ansichten „Messgerät", „Oszilloskop" und
„Datenlogger" sowie auf der Seite mit den Quellen-/Lasteinstellungen aktiv.
3 Tasten „Meter View", „List Run/Stop" und „Scope/Datalog"
– [Meter View] zum Aktivieren der Ansicht „Meter" für den gewählten Ausgang.
– [List Run/Stop] startet oder stoppt die Ausgangssequenzer-Liste.
– [Scope/Datalog] schaltet zwischen der Ansicht „Oszilloskop" und „Datenlogger" um.
4 Navigationstasten
– Diese Tasten ermöglichen das Navigieren durch die Dialogfenster für die Steuerung. Drücken Sie auf die [Enter]-Taste, um eine
Steuerung auszuwählen.
5 Ziffernblock
– Eingabe numerischer Werte. Drücken Sie auf die [Enter]-Taste, um die Eingabe abzuschließen.
– Löschen Sie die in einem Dialogfeld eingegeben Werte mit der „Back"-Taste.
6 Eingangs-/Ausgangsanschlüsse
7 Abtastanschlüsse
8 Bezugsmasse
9 Ein/Aus-Taste und LED-Anzeige
Schaltet das Gerät ein. Wenn die LED gelb ist, befindet sich das Gerät im Standby-Modus bei angeschlossener AC-
Stromversorgung. Wenn sie grün ist, ist das Gerät an.
10 Taste „Input/Output On"
Schaltet den Ausgang ein oder aus. Der Ausgang ist eingeschaltet, wenn die Taste leuchtet.
