Konfigurieren der Quelleinstellungen

Ausgangsspannung und -strom

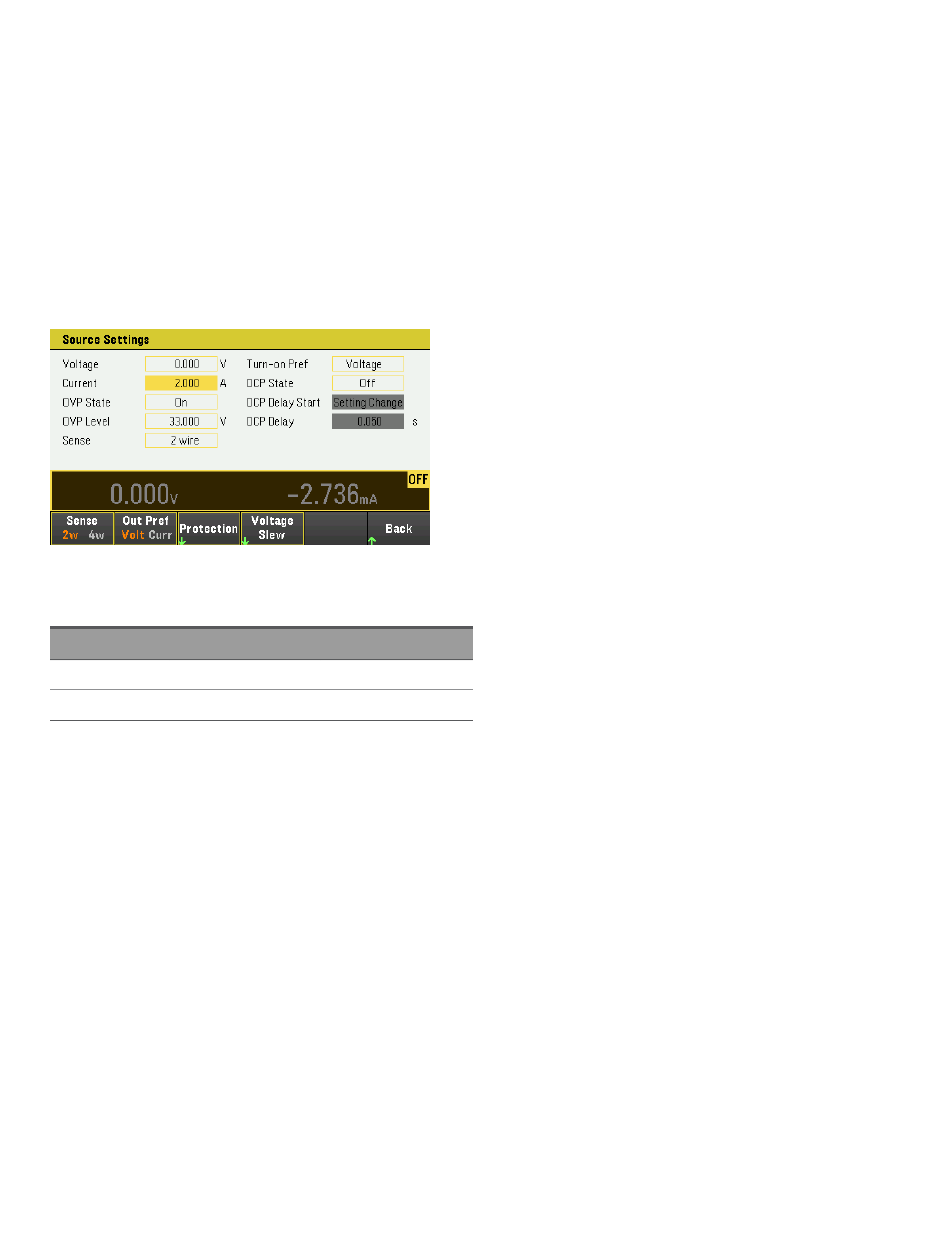

Drücken Sie die Taste Source Settings, um das Fenster „Source Settings" zu öffnen. Mit den Navigationstasten
können Sie das Feld „Voltage" bzw. „Current" markieren. Geben Sie anschließend über die numerischen Tasten die
Werte für Spannung und Stromstärke ein. Sie können die Werte in den Feldern „Voltage" und „Current" auch mit
den Drehknöpfen „Voltage" und „Current" einstellen.
Drücken Sie auf [Enter], um den Wert zu übernehmen. Drücken Sie auf Back, um zur Messgeräteansicht
zurückzugelangen.
Die nachfolgende Tabelle zeigt den Ausgangsbereich und den Standardwert für die Spannungs- und
Stromstärkeeinstellungen an. Details unter Programmierbereiche.
Einstellungen Ausgangsbereich
Spannung 0 bis 30,9 V
Strom 0 bis 20,6 A
Zusätzliche Quelleneinstellungen
Sense – die standardmäßige Abtasteinstellung ist 2W, wobei die Abtastanschlüsse direkt mit den
Ausgangsanschlüssen verbunden sind. Wenn Sie, wie unter „4-Draht-Abtastleitungen" erläutert, die Fernabfrage
der Spannung verwenden, müssen Sie die Abtastanschlüsse von den Ausgangsanschlüssen trennen. Wenn Sie mit
dem Softkey Sense auf 4W umschalten, werden die Abtastanschlüsse von den Ausgangsanschlüssen getrennt.
Dadurch können Sie die Fernabfrage der Spannung verwenden. Alternativ können Sie Enter drücken, um zwischen
den Abtasteinstellungen in diesem Feld umzuschalten.
Out Pref – damit wird der bevorzugte Modus für die Ein/Aus-Übergänge des Ausgangs festgelegt. Dies ermöglicht
die Optimierung von Übergängen für den Konstantspannungs- oder den Konstantstrombetrieb. Wählen Sie
entweder Volt (Spannung) oder Curr (Strom). Durch die Auswahl von „Voltage" werden
Spannungsüberschwingungen beim Ein- und Ausschalten im Konstantspannungsbetrieb minimiert. Durch die
Auswahl von „Current" werden Stromüberschwingungen beim Ein- und Ausschalten im Konstantstrombetrieb
minimiert. Drücken Sie Back, um die Anwendung zu verlassen und zur Messgeräteansicht zurückzukehren.
Voltage Slew – damit wird die Spannungsanstiegs- oder Spannungsabfallrate in Volt pro Sekunde festgelegt. Die
Einstellung der Anstiegsrate wirkt sich auf die steigenden und fallenden programmierten Spannungsänderungen
aus, einschließlich derjenigen, die durch das Einschalten des Ausgangszustandes verursacht werden. Die
Keysight E36731A Benutzerhandbuch
Standardwert
0 V
2 A
