Verwendung der Schutzfunktion

Schutzfunktion

Jeder Ausgang besitzt unabhängige Schutzfunktionen. Eine Bedienfeld-Statusanzeige leuchtet auf, wenn eine
Schutzfunktion eingestellt ist. Die Schutzfunktionen sind selbsthaltend, müssen also wieder gelöscht werden, wenn
sie einmal eingestellt wurden.
Von den folgenden Schutzfunktionen können nur OV, OC, LIM+ und UVI vom Benutzer programmiert werden.
– OV: Der Überspannungsschutz (OVP) ist ein Hardware-OVP, dessen Auslösepegel programmierbar ist. Der OVP
ist standardmäßig aktiviert. Im Lastmodus ist der Überspannungsschutzpegel nicht programmierbar und fest
auf 110 % der Nenn-Eingangsspannung eingestellt.
– OV-: Der Negativspannungsschutz ist ein Hardware-OVP.
– OC: (Over-current): Der Überstromschutz ist eine programmierbare Funktion, die aktiviert oder deaktiviert wer-
den kann. Ist sie aktiviert, wird der Ausgang deaktiviert, wenn die Ausgangsstromstärke den eingestellten Grenz-
wert erreicht.
– OT: (Over-temperature): Der Übertemperaturschutz überwacht die Temperatur jeden Ausgangs und schließt
den Ausgang, wenn die Temperatur die werksseitig festgelegten Höchstwerte übersteigt.
– CP+: CP+ zeigt an, dass eine positive Leistungsbegrenzungsbedingung den Ausgang deaktiviert hat. Weitere
Informationen finden Sie unter Überleistungsschutz.
– INH: Der Sperreneingang (Pin 3) am digitalen Anschluss der Rückseite kann so programmiert werden, dass er
als externes Schutzdeaktivierungssignal fungiert. Weitere Informationen finden Sie unter Sperreneingang.
– LIM+: Im CV-, CP- und CR-Modus zeigt LIM+ an, dass sich der Ausgang in einer positiven Strom-
begrenzungsbedingung befindet. Im CC-Modus zeigt LIM+ an, dass sich der Ausgang in der positiven Span-
nungsgrenze befindet.
– UVI: UVI-Schutz (Under-Voltage Inhibit). UVI ist standardmäßig deaktiviert. Weitere Informationen finden Sie
unter Unterspannungssperre.

Konfigurieren von Schutzfunktionen

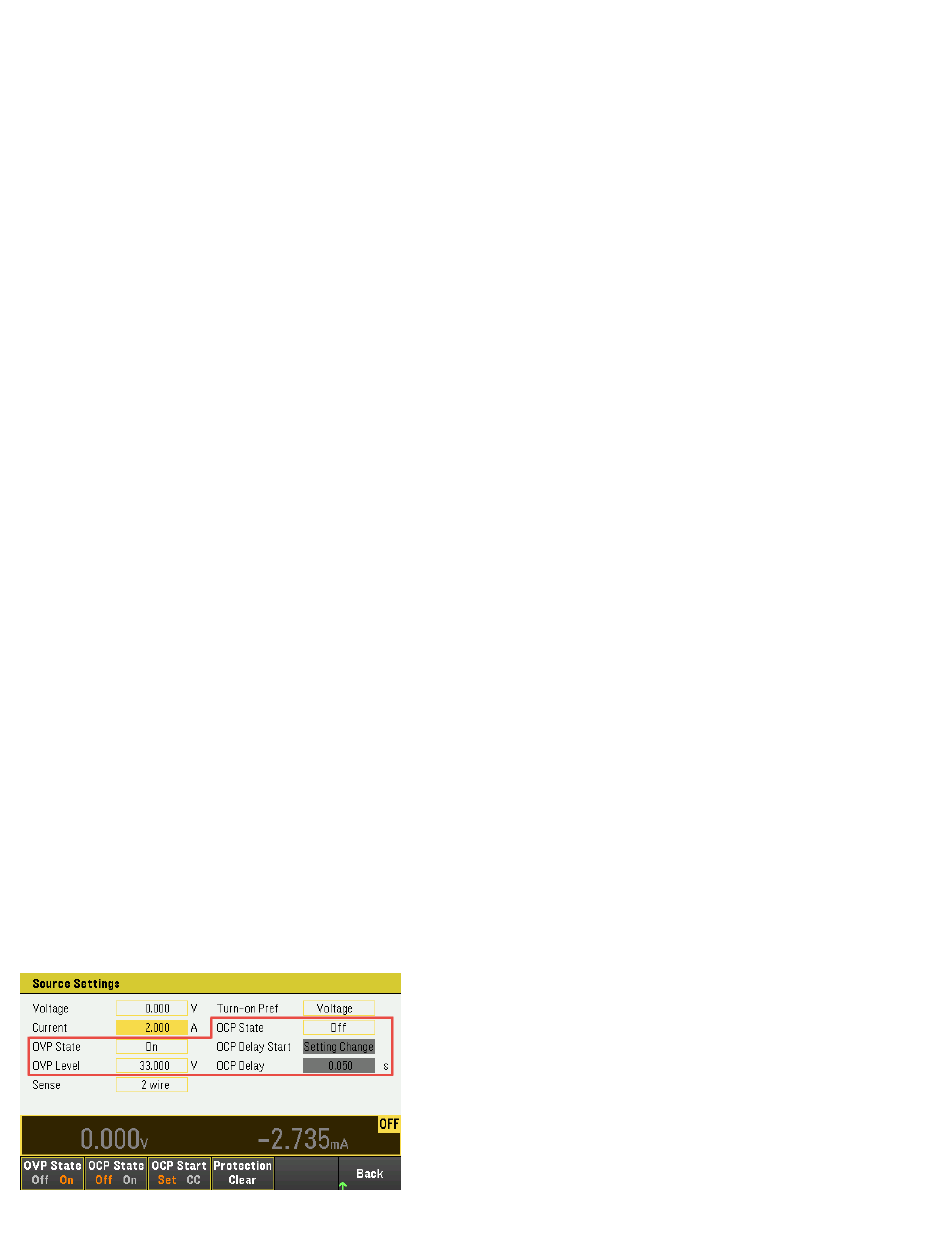

Im Stromversorgungsmodus werden die Schutzfunktionen im Fenster „Source Settings" konfiguriert.
Drücken Sie Source Settings, um auf das Fenster „Source Settings" zuzugreifen. Drücken Sie anschließend auf
Protection, um auf die Schutzfunktionen zuzugreifen.
