Ausgangsisolierung
Die Ausgänge des E36731A sind vom Schutzerde-Kontakt isoliert. Jeder Ausgangsanschluss kann geerdet werden
oder eine externe Spannungsquelle kann zwischen Anschlussausgang und Erde angeschlossen werden.
Ausgangsanschlüsse müssen in jedem Fall bis 240 VDC geerdet sein. Jeder der Anschlüsse kann bei Bedarf geerdet
werden. Ein Schutzerdeanschluss befindet sich gut zugänglich am Bedienfeld.
STROMSCHLAGGEFAHR. Schwebespannungen dürfen 240 V
darf mehr als 240 V
Stellen Sie sicher, dass transiente Spannungen bei Reihenschaltung 480 V
Bevor Sie eine externe Verbindung herstellen, stellen Sie sicher, dass die Eingangsversorgung des Geräts mit
dem Netzanschluss geerdet ist.
Die nachstehende Abbildung zeigt ein Beispiel für die Erdung eines Netzteils mit 200 V über Masse. Der
Stromversorgungsausgang ist auf 40 V eingestellt.

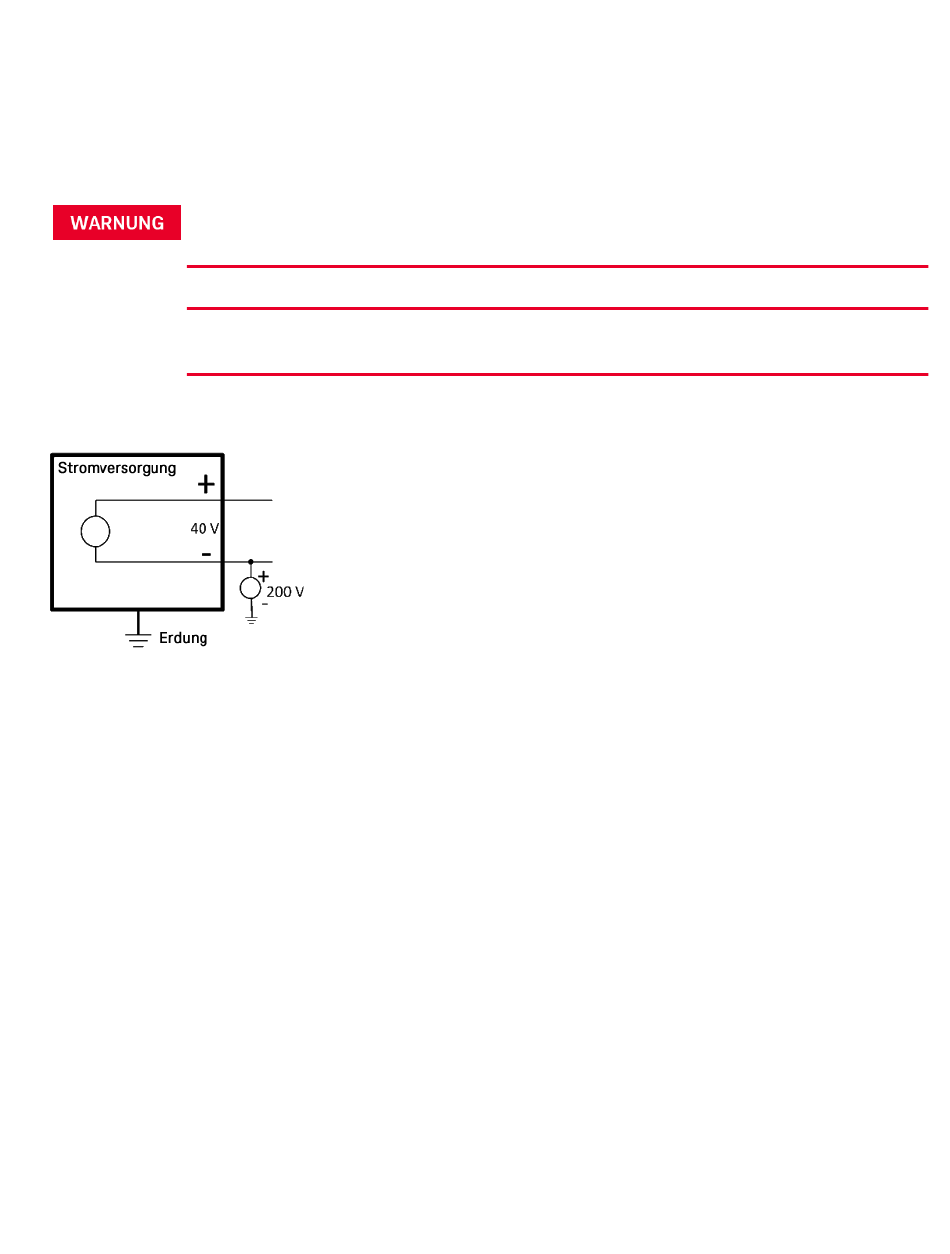

Beispiel für einen negativen Anschluss, der +200 V über Masse schwebt (positiver Anschluss ist +240 V über Masse)
An diesem Beispiel sehen Sie, dass Sie die Ausgangsspannung des Netzteils berücksichtigen müssen, wenn Sie
sicherstellen wollen, dass Sie die Nennspannung des Erregers nicht überschreiten. Wenn Sie die Nennspannung des
Netzteils überschreiten, überschreiten Sie möglicherweise die Nennspannung interner Teile, was zu einem Versagen
oder einem Ausfall der internen Teile führen und eine Stromschlaggefahr darstellen kann; überschreiten Sie daher
nicht die Nennspannung!
