So setzen Sie die Triggerquelle von Eingang 1 auf „Key/Immediate":

TRIG:TRAN:SOUR IMM, (@1)

So konfigurieren Sie die Eingangsspannung so, dass sie einem Transientenwert folgt, wenn ein Trigger auftritt:

VOLT:MODE LIST

So aktivieren Sie den Eingangskanal:

INP ON, (@1)

So initiieren Sie die transiente Betriebssequenz:

INIT:TRAN, (@1)

Toggle-Modus

Gilt nur im Lastmodus.

Der Toggle-Modus erzeugt einen sich wiederholenden Pulsstrom, der zwischen zwei Laststufen hin- und

herschaltet. Er bewirkt, dass der Lasteingang wie im kontinuierlichen Betrieb zwischen zwei vordefinierten Pegeln

wechselt, mit der Ausnahme, dass die Transientenpunkte durch explizite Auslöser anstelle eines internen

Transientengenerators gesteuert werden.

Schritt 1 – Konfigurieren der Sequenzeigenschaften

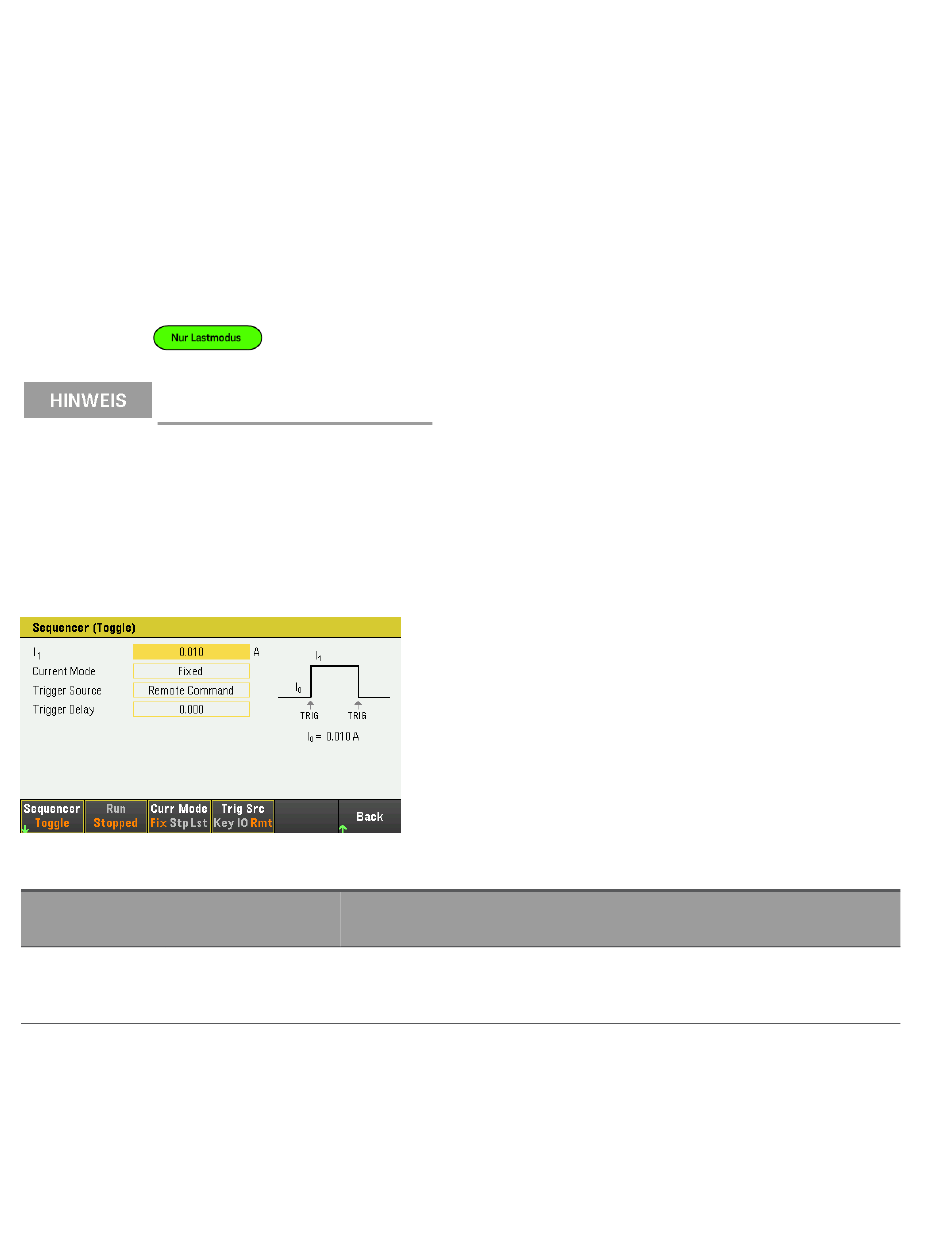

Konfigurieren Sie den Sequencer Toggle entsprechend. Siehe Einzelheiten in der unten stehenden Tabelle.

Parameter

Verfügbare Grund-

einstellungen

Transiente Ein-

Minimum bis Maximum

stellung (I

, V

, P

oder R

)

112

Legt die transiente Spannung, den transienten Strom, den transienten Widerstand oder

den transienten Leistungspegel in Spannung, Ampere, Ohm oder Watt fest.

Beschreibung
