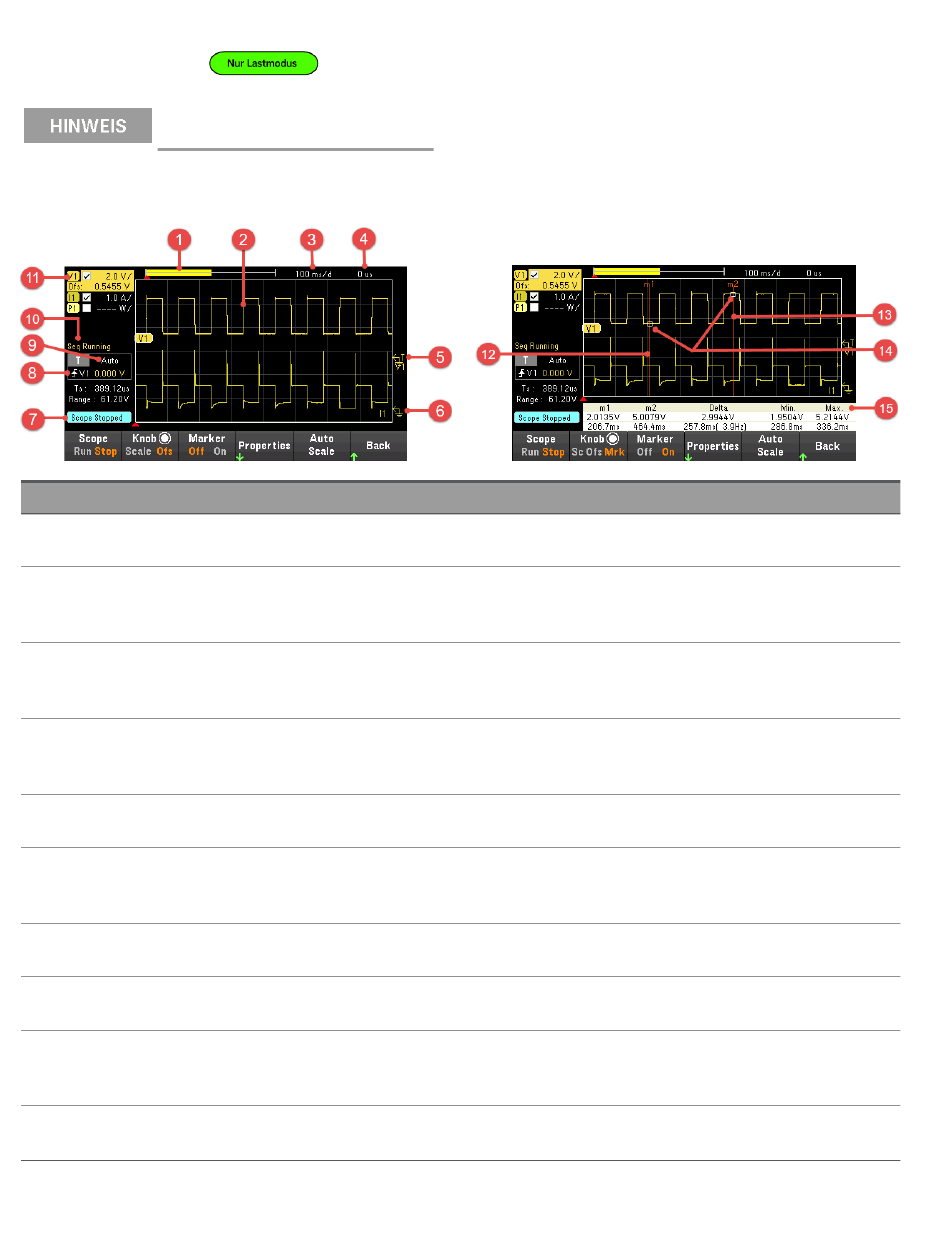

Ansicht „Oszilloskop"
Gilt nur im Lastmodus.
Drücken Sie [Scope/Datalog]. Diese Taste schaltet zwischen Ansicht „Datenlogger" und der Ansicht „Oszilloskop"
um.
Element
1 Datenbalken
Der markierte Bereich zeigt an, inwieweit die vollständige Messung tatsächlich auf dem Display dargestellt wird.
2 Oszilloskopstränge
Spannungs-, Strom- oder Leistungsstränge. Es wird der Spannungsstrang V1 angezeigt. Drücken Sie Auto Scale, um alle
Stränge automatisch zu skalieren.
3 Time/Div
Gibt die Einstellungen für den horizontalen Prüfbereich an. Dies kann nach Drücken von Knob Scale über den Knopf Horizontal
eingestellt werden.
4 Offset Time
Zeigt die Zeit von der Triggerpunktanzeige bis zur horizontalen Referenz an. Negative Werte zeigen an, dass die horizontale
Referenz links vom Triggerpunkt liegt. Positive Werte zeigen an, dass die horizontale Referenz rechts vom Auslösepunkt liegt.
5 Triggerebene
Es wird die Triggerebene angegeben, welche die Wellenform durchlaufen muss, ehe das Oszilloskop den Triggerprozess startet.
6 Erdung
Die Referenzebene der Erdung für den Strang wird angegeben. Die vertikalen Anfangsversätze der Stränge sind auf
unterschiedliche Ebenen eingestellt, um ein Überlappen der Stränge zu verhindern.
7 Oszilloskopstatus
Es wird angegeben, ob das Oszilloskop im Leerlauf oder im Betrieb ist oder auf einen Trigger wartet.
8 Triggerquelle
Die Triggerquelle und -ebene wird angegeben. V1 zeigt an, dass ein Spannungspegel an Eingang 1 die Triggerquelle ist.
9 Triggermodus
Die Einstellung für die Betriebsart Trigger wird angegeben. Dies kann durch Drücken von Properties > Settings ausgewählt
werden.
10 Sequenzer-Status
Es wird angegeben, ob der Sequenzer im Betrieb ist oder auf einen Trigger wartet. Keine Anzeige, wenn der Sequenzer inaktiv ist.
