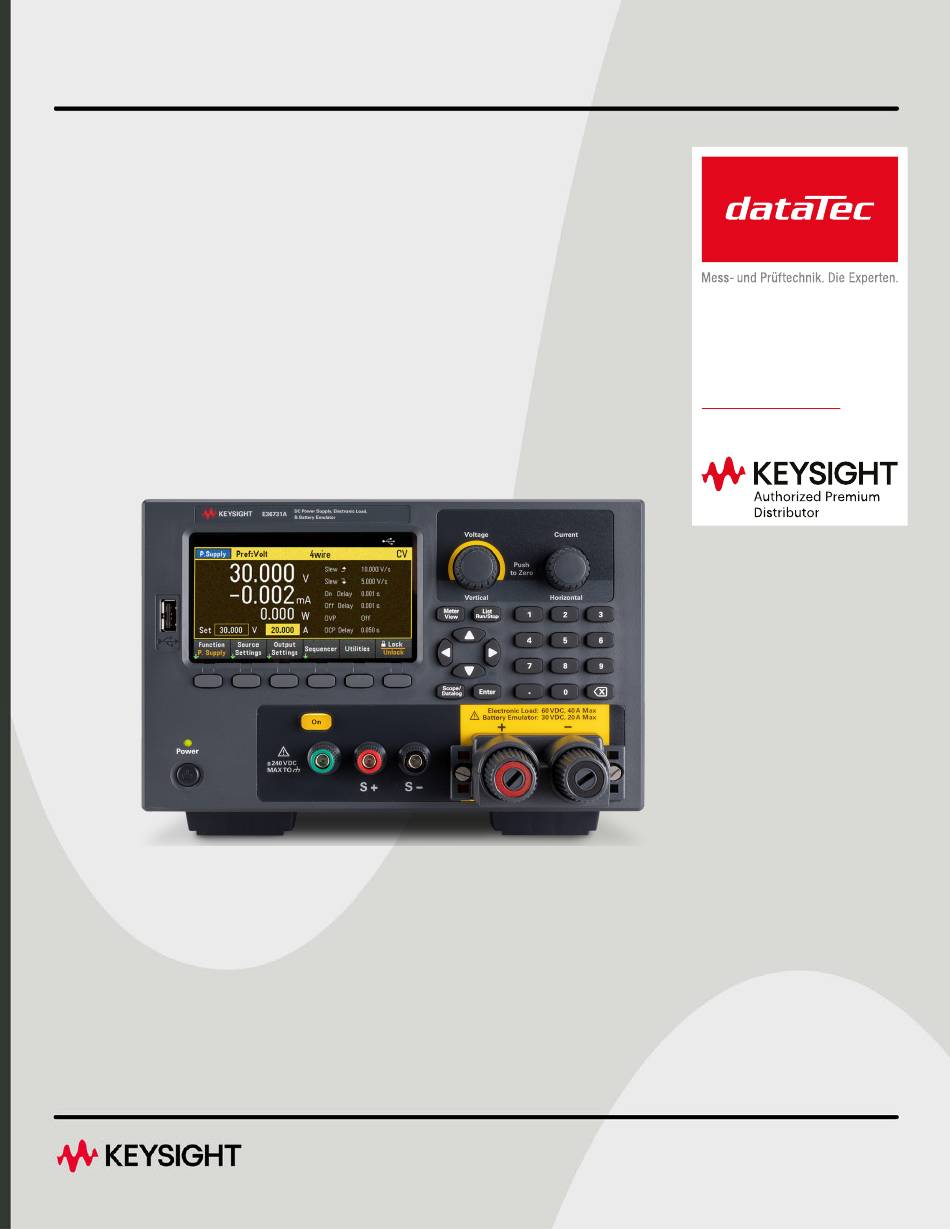

Seite 1 Akku-Emulator E36731A Ihr Ansprechpartner / Your Partner: dataTec AG E-Mail: info@datatec.eu >>> www.datatec.eu Dieses Handbuch enthält die Betriebsanleitung für den Keysight E36731A-Akku-Emulator. Die neueste Ausgabe ist immer in der englischen Fassung zu finden. BENUTZERHANDBUCH...
Seite 2: Inhaltsverzeichnis
Aufsichtsrechtliche Kennzeichnungen Südkoreanische EMV-Erklärung der Klasse A: Sicherheits- und EMV-Anforderungen Umgebungsbedingungen Technische Merkmale 1 Erste Schritte Produkteinführung E36731A auf einen Blick Das Bedienfeld auf einen Blick Die Rückseite auf einen Blick Ansicht „Meter View“ Ansicht „Data Logger“ Ansicht „Oszilloskop“ Maßbild Einrichten des Geräts...
Seite 3 Schnittstellenanschlüsse Installieren der optionalen GPIB-Schnittstelle Rackmontage des Geräts Konfiguration der Remoteschnittstelle Keysight IO Libraries Suite GPIB-Konfiguration LAN-Konfigurierung Verwendung von Sockets Weitere Informationen zu IP-Adressen und zur Punktnotation Fernbedienung Webschnittstelle Technische Verbindungsdaten Verwenden des integrierten Hilfesystems Rufen Sie die Hilfe-Informationen zum Bedienfeld auf...
Seite 4 Using the knob in scope view Oszilloskopeigenschaften und Wellenformeinstellungen Scope marker properties Save the scope data Sperren/Entsperren des Bedienfelds Screenshot eines Bildschirms Dienstprogramm-Menü Dienstprogramm-Menü - Speicherung und Abruf von Zuständen Einstellungen speichern Abrufeinstellungen Einschalteinstellung Auf Standardeinstellungen zurücksetzen Dienstprogramm-Menü - I/O Konfiguration Keysight E36731A Benutzerhandbuch...
Seite 5 Dienstprogramm-Menü - Fehler Dienstprogramm-Menü - Dateiverwaltung Action Browse Dateiname 3 Verwenden der Funktion zur Einführung BV9211B installieren und ausführen Einrichten des Instruments Überblick über BV9211B Akkuprofil erzeugen Akku-Emulation durchführen Ladung und Entladung eines Akkus durchführen 4 Eigenschaften und Spezifikationen Keysight E36731A Benutzerhandbuch...
Seite 6: Hinweise
Gemäß US-amerikanischem und internationalem Urheberrecht darf kein Teil dieses Handbuchs in beliebiger Form oder mit beliebigen Mitteln (inklusive Speicherung und Abruf auf elektronischem Wege sowie Übersetzung in eine fremde Sprache) ohne vorherige Zustimmung und schriftliche Einwilligung von Keysight reproduziert werden. Handbuchteilenummer...
Seite 7: Rechte Der Us-Regierung
Teile dieser Software werden von Dritten lizenziert, einschließlich der Open-Source-Bedingungen. In dem Maße, in dem solche Lizenzen erfordern, dass Keysight den Quellcode zur Verfügung stellt, werden wir dies ohne Kosten für Sie tun. Für weitere Informationen wenden Sie sich bitte an den Support von Keysight unter https://www.keysight.com/find/assist.
Seite 8: Konformitätserklärung
Konformitätserklärung Die Konformitätserklärungen für dieses Produkt und andere Produkte von Keysight können im Internet heruntergeladen werden. Gehen Sie zu https://regulations.about.keysight.com/DoC/default.htm. Dann können Sie mithilfe der Produktnummer die aktuelle Konformitätserklärung suchen. Sicherheitshinweise Der Hinweis VORSICHT weist auf eine Gefahr hin. Dieser Hinweis macht auf Betriebsabläufe, Verfahren o. ä. aufmerksam, die bei unsachgemäßer Durchführung zur Beschädigung des Produkts oder zum Verlust wichtiger Daten führen können.
Seite 9: Informationen Zu Sicherheit Und Rechtlichen Bestimmungen
Geräts beachtet werden. Die Nichtbeachtung dieser Sicherheitshinweise bzw. besonderer Warnhinweise an anderer Stelle dieses Handbuchs verstößt gegen Sicherheitsstandards, Herstellervorschriften und die sachgemäße Benutzung des Geräts. Keysight Technologies übernimmt bei Missachtung dieser Vorschriften durch den Kunden keine Haftung. Keysight E36731A Benutzerhandbuch...
Seite 10 Bauen Sie keine Ersatzteile ein und nehmen Sie keine unbefugten Änderungen am Gerät vor, um zusätzliche Gefahrenquellen zu vermeiden. Geben Sie das Gerät zur Wartung und zur Reparatur an eine Keysight Technologies Vertriebs- und Kundendienstniederlassung, damit die Sicherheit des Geräts weiterhin gewährleistet ist. Um mit...
Seite 11 SICHERSTELLEN, DASS DAS RICHTIGE AWG-KABEL VERWENDET WIRD Verwenden Sie ein Kabel mit korrekten Spannungs- und AWG-Werten, basierend auf der vorgesehenen Einrichtung, wenn Sie den E36731A Akku-Emulator betreiben. KABEL WÄHREND DES BETRIEBS NICHT BERÜHREN Berühren Sie das Kabel nicht, während der Ausgabe des Geräts in Betrieb ist, um die Gefahr von Stromschlägen und Verbrennungen zu vermeiden.
Seite 12: Sicherheitssymbole
– Ein falscher Batterietyp und eine falsche Batteriepolarität während des Batteriewechsels können zu Schäden am Gerät führen. – Die Verfahren zum Austausch der Batterien werden im Servicehandbuch des E36731A beschrieben. Der Batteriewechsel darf nur von qualifiziertem Servicepersonal durchgeführt werden. MIT EINEM TROCKENEN TUCH REINIGEN Reinigen Sie die Außenseite des Geräts mit einem weichen, fusselfreien, trockenen Tuch.
Seite 13: Aufsichtsrechtliche Kennzeichnungen
이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다. – 사용자 안내문은 “업무용 방송통신기자재”에만 적용한다. Sicherheits- und EMV-Anforderungen Dieses Instrument erfüllt die folgenden Anforderungen an Sicherheit und elektromagnetische Verträglichkeit (EMV): – Niederspannungsrichtlinie – EMV-Richtlinie Keysight E36731A Benutzerhandbuch...
Seite 14: Umgebungsbedingungen
Umgebungsbedingungen Der E36731A ist für den Einsatz in Innenräumen vorgesehen. Die nachstehende Tabelle enthält die allgemeinen Anforderungen an die Umgebungsbedingungen für dieses Instrument. Umgebungsbedingung Anforderung Temperatur Betrieb: 0 °C bis 40 °C Lagerung: -20 °C bis 70 °C Feuchtigkeit Betrieb: Bis zu 80 % rel. Luftfeuchtigkeit bei 40 °C (keine Kondensation) Lagerungsbedingungen: Bis zu 90% relative Luftfeuchtigkeit bei 60 °C (keine Kondensation)
Seite 15: Erste Schritte
Konfiguration der Remoteschnittstelle Fernbedienung Verwenden des integrierten Hilfesystems Firmware-Update Menüreferenz des Bedienfelds Dieses Kapitel dient als Einführung in den E36731A-Akku-Emulator. Bei der Verwendung des E36731A als elektrische Last werden die Eingangsanschlüsse in diesem Dokument als „Ausgänge“ bzw. „Ausgangsanschlüsse“ bezeichnet. Keysight E36731A Benutzerhandbuch...
Seite 16: Produkteinführung
Ansicht „Data Logger“ Ansicht „Oszilloskop“ Maßbild Einrichten des Instruments E36731A auf einen Blick Der Keysight E36731A Akku-Emulator ist eine komplette Hardware- und Softwarelösung, die vier Funktionen in einem Instrument bietet: – Akku-Profilierung – Akku-Emulation – Unabhängige Stromversorgung – Unabhängige elektronische Last...
Seite 17 Der E36731A bietet USB und LAN (LXI Core) als Standardschnittstellen für alle Modelle, GPIB ist als optionale Schnittstelle verfügbar. Keysight E36731A Benutzerhandbuch...
Seite 18: Das Bedienfeld Auf Einen Blick
Schaltet das Gerät ein. Wenn die LED gelb ist, befindet sich das Gerät im Standby-Modus bei angeschlossener AC- Stromversorgung. Wenn sie grün ist, ist das Gerät an. Taste „Input/Output On“ Schaltet den Ausgang ein oder aus. Der Ausgang ist eingeschaltet, wenn die Taste leuchtet. Keysight E36731A Benutzerhandbuch...
Seite 19: Die Rückseite Auf Einen Blick
Zugang zum Bedienfeld. USB-Anschluss Ermöglicht den Anschluss eines externen USB-Laufwerks an das Gerät. Die Rückseite auf einen Blick Element Beschreibung Netzanschluss GPIB-Anschluss (Option GPIB) USB-Anschluss LAN-Port Digitaler E/A-Klemmenanschluss Lüftungsöffnung Sense-Klemmenanschluss Kensington-Sicherheitsschlitz (auf der Seite des Instruments) Eingangs-/Ausgangsklemmenanschluss mit Gegenstecker Keysight E36731A Benutzerhandbuch...
Seite 20: Ansicht „Meter View
!ERR: Ein Fehler ist aufgetreten (Drücken Sie Utilities > Error über die Remoteschnittstelle. zum anzeigen des Fehlerprotokolls). Spannungsanstieg Zeigt die ansteigende und abfallende Spannungsgeschwindigkeit an. Ausgangsverzögerung Zeigt den OCP, Verzögerungsstatus/-werte Eingang Ein, und Ausgang Aus. Stromstärken und Schutzfunktion Anzeige der aktuellen Einstellung des Überspannungsschutzes (OVP). Bedienfeldmenü Keysight E36731A Benutzerhandbuch...
Seite 21 Anzeige der aktuellen Ausgangsspannung und des Ausgangsstroms. Verwenden Sie die numerische Tastatur oder drehen Sie den Knopf für die Spannung oder die Stromstärke am Bedienfeld, um diese Einstellungen vorzunehmen. Ausgangsmessgeräte Anzeige der aktuellen Ausgangsspannung und des Ausgangsstroms. Anzeige des Stroms in einfacher Einzelansicht des Ausgangs. Keysight E36731A Benutzerhandbuch...
Seite 22 CP+: Positive OC: Überstromschutz wurde ausgelöst Leistungsbegrenzungsbedingung hat den OT: Übertemperaturschutz wurde ausgelöst Eingang deaktiviert OV-: Negativer Überspannungsschutz wird ausgelöst UVI: Unterspannungs-Sperrschutz wird ausgelöst Inh: Der Eingang wird durch ein externes INHibit-Signal gesperrt SH: Die Eingangsklemmen sind kurzgeschlossen Keysight E36731A Benutzerhandbuch...
Seite 23 Zeigt die aktuellen Eingangswerteinstellungen in Spannung, Ampere, Ohm und Watt an. Verwenden Sie das numerische Tastenfeld oder drehen Sie den Knopf am Bedienfeld, um diese Einstellungen zu ändern. Kurzschlussanzeige des Eingangs Wird angezeigt, wenn Eingangskurzschluss aktiviert ist. Eingangsmessgeräte Zeigt die aktuelle Eingangsspannung, den Strom und die Leistung an. Keysight E36731A Benutzerhandbuch...
Seite 24: Ansicht „Data Logger
Messung Markierung 1 aktiviert. Dies kann nach Drücken von Knob Mrk über den Knopf Vertical eingestellt werden. m2 marker Messung Markierung 2 aktiviert. Dies kann nach Drücken von Knob Mrk über den Knopf Horizontal eingestellt werden. Keysight E36731A Benutzerhandbuch...
Seite 25 Element Beschreibung Schnittpunkt Die Stellen, an denen die Wellenform von den Messmarkierungen geteilt wird, werden angegeben. Messungen Die Berechnungen der Wellenformdaten zwischen Marker 1 und Marker 2 werden angegeben. Keysight E36731A Benutzerhandbuch...
Seite 26: Ansicht „Oszilloskop
Die Einstellung für die Betriebsart Trigger wird angegeben. Dies kann durch Drücken von Properties > Settings ausgewählt werden. Sequenzer-Status Es wird angegeben, ob der Sequenzer im Betrieb ist oder auf einen Trigger wartet. Keine Anzeige, wenn der Sequenzer inaktiv ist. Keysight E36731A Benutzerhandbuch...
Seite 27 Messung Markierung 2 aktiviert. Dies kann nach Drücken von Knob Mrk über den Knopf Horizontal eingestellt werden. Schnittpunkt Die Stellen, an denen die Wellenform von den Messmarkierungen geteilt wird, werden angegeben. Messungen Die Berechnungen der Wellenformdaten zwischen Marker 1 und Marker 2 werden angegeben. Keysight E36731A Benutzerhandbuch...
Seite 28: Maßbild
Gerät auch mit einem Sicherheitsschlosskabel sichern. Bevor Sie Kabel und Leitungen vom Gerät trennen, schalten Sie das Gerät mit der [Power]-Taste über das Bedienfeld aus und trennen Sie die Verbindung zur Stromquelle durch Abziehen des abnehmbaren Netzkabels. Keysight E36731A Benutzerhandbuch...
Seite 29: Vorbereitung Des Geräts
Eingangsprüfung Prüfen Sie das Gerät bei Erhalt auf offensichtliche Schäden, die während des Transports aufgetreten sein könnten. Im Falle einer Beschädigung benachrichtigen Sie sofort den Spediteur und das nächstgelegene Keysight Verkaufs- und Supportbüro. Weitere Informationen finden Sie unter www.keysight.com/find/assist. Bewahren Sie bis zur Überprüfung des Geräts den Versandkarton und das Verpackungsmaterial für den Fall auf, dass das Gerät zurückgeschickt werden muss.
Seite 30: Sicherungsinformationen
Sie die richtige Instrument ein. Bringen Sie das Suchen Sie den Sicherungshalter Ersatzsicherung Gerät wieder in die richtige wie in der Abbildung oben gezeigt Sicherung in die Sicherungshalterung Ausrichtung. und ziehen Sie den Sicherungshalter ein. aus dem Instrument heraus. Keysight E36731A Benutzerhandbuch...
Seite 31: Betriebsmodus Des Bedienfelds
Betrieb im Lastmodus Betrieb im Quellenmodus Der Keysight E36731A kann über die Ausgangsnennspannung oder den Ausgangsnennstrom entweder mit Konstantspannung (CV) oder Konstantstrom (CC) betrieben werden. Der Konstantspannungsmodus ist definiert als ein Betriebsmodus, in dem die DC-Quelle die Ausgangsspannung entsprechend den programmierten Spannungseinstellungen trotz Last-, Leitungs- oder Temperaturänderungen beibehält.
Seite 32: Betrieb Im Lastmodus
Betrieb im Lastmodus Der Keysight E36731A Akku-Emulator bietet folgende Last-Betriebsmodi: – Konstantstrommodus (CC) – Konstantspannungsmodus (CV) – Konstantleistungsmodus (CP) – Konstantwiderstandsmodus (CR) Wenn das Instrument auf einen Modus programmiert ist, bleibt es in diesem Modus, bis der Modus geändert wird oder bis ein Fehlerzustand, wie z. B.
Seite 33: Cp-Modus
Eingangsleistung auf der Grundlage der von den Mess-ADCs gestreamten Daten anpasst. Die Leistung kann in einem von drei überlappenden Bereichen programmiert werden, einem niedrigen, mittleren und hohen Leistungsbereich. Der niedrige Bereich bietet eine bessere Programmier- und Messauflösung bei niedrigen Keysight E36731A Benutzerhandbuch...
Seite 34: Cr-Modus
Programmierung und Messauflösung bei niedrigeren Widerstandseinstellungen. Die Last wählt automatisch den Widerstandsbereich aus, der dem von Ihnen programmierten Widerstandswert am besten entspricht. Wenn der Widerstandswert in einen Bereich fällt, in dem sich Bereiche überlappen, wählt die Last den Bereich mit der höchsten Auflösung für den Widerstandswert aus. Keysight E36731A Benutzerhandbuch...
Seite 35: Programmierbereiche
0,15 W Niedrig MAXimum 5,1 W MINimum 0,02 W DEFault (*RST) 1,5 W Hoch MAXimum 4 kΩ MINimum 100 Ω Mittel MAXimum 1,25 kΩ MINimum 10 Ω Niedrig MAXimum 30 Ω MINimum 0,08 Ω DEFault (*RST) 4 kΩ Keysight E36731A Benutzerhandbuch...
Seite 36: Installation
Stecken Sie das Netzkabel in den AC-Netzanschluss an der Rückseite des Geräts ein. Sollte bei Lieferung des Geräts nicht das richtige Kabel enthalten sein, wenden Sie sich an das nächstgelegene Keysight Sales und Support Office. Das Entfernen des Netzkabels unterbricht die Versorgung der Einheit mit Strom.
Seite 37: Anschließen Der Ausgänge
Anschließen der Ausgänge Bei der Verwendung des E36731A als elektrische Last werden die Eingangsanschlüsse in diesem Dokument als „Ausgänge“ bzw. „Ausgangsanschlüsse“ bezeichnet. STROMSCHLAGGEFAHR Der Ausgangsanschluss ist für die Gleichstromanwendung ausgelegt. Stellen Sie sicher, dass die transienten Spannungen 480 V nicht überschreiten.
Seite 38: Maximale Nennwerte Für Stromstärke
Der Anschluss am hinteren Ausgangsanschluss muss bei vorhandenem Gegenstecker erfolgen. Der Gegenstecker ist für Kabelgrößen von AWG 14 bis AWG 6 vorgesehen. Der Gegenstecker ist für den E36731A auf 60 A ausgelegt. Kabelgrößen unter AWG 14 sind nicht empfehlenswert. Schließen Sie die Kabel des DUT an die Klemmen + und - an.
Seite 39 1. Die Strombelastbarkeit basiert auf einer Umgebungstemperatur von 30 °C bei einem Leiter mit einer Nenntemperatur von 60 °C. Für andere Umgebungstemperaturen als 30 °C sind die obigen Amperezahlen mit den folgenden Konstanten zu multiplizieren: Temperatur (°C) Konstant 21 - 25 1,08 26 - 30 1,00 31 - 35 0,91 Keysight E36731A Benutzerhandbuch...
Seite 40 Temperatur (°C) Konstant 36 - 40 0,82 41 - 45 0,71 46-50 0,58 51 - 55 0,41 2. Der Widerstand ist nominal bei 75 °C Drahttemperatur. Keysight E36731A Benutzerhandbuch...
Seite 41 Ausgangsisolierung Die Ausgänge des E36731A sind vom Schutzerde-Kontakt isoliert. Jeder Ausgangsanschluss kann geerdet werden oder eine externe Spannungsquelle kann zwischen Anschlussausgang und Erde angeschlossen werden. Ausgangsanschlüsse müssen in jedem Fall bis 240 VDC geerdet sein. Jeder der Anschlüsse kann bei Bedarf geerdet werden.
Seite 42 Bei mehreren Lasten muss jede Last entweder mit der Bedienfeld-Anschlussklemme oder dem Rück- wandausgang verbunden sein. Nehmen Sie das Gerät vom Netz, bevor Sie Lasten anschließen, um zu verhindern, dass die Lasten durch Strom beschädigt werden. Frontwand Rückwand Keysight E36731A Benutzerhandbuch...
Seite 43: Anschluss Für Die 4-Draht-Abtastung
Genauigkeit, wenn die Spannungsrückmeldung in allen Betriebsmodi verwendet wird. Da die Fernabtastung unabhängig von anderen Lastfunktionen ist, kann sie unabhängig von der Programmierung des Geräts verwendet werden. Fernfühlung des CC-Betriebs hat keine Auswirkung. Die folgenden Abbildungen zeigen DUT-Verbindungen mit 2-Draht- und 4-Draht-Abtastung. Bedienfeld Rückwand Keysight E36731A Benutzerhandbuch...
Seite 44 Lastregulierung nachhaltig beeinflussen. Verdrillen Sie die Fühlerleitungen oder verwenden Sie ein Flachbandkabel, um die Aufnahme externer Geräusche zu minimieren. In extrem rauschbehafteten Umgebungen ist es möglicherweise erforderlich, die Fühlungsleitungen abzuschirmen. Erden Sie die Abschirmung nur am Ende des Instruments. Verwenden Sie die Abschirmung nicht als eine der Abtastleitungen. Keysight E36731A Benutzerhandbuch...
Seite 45: Schnittstellenanschlüsse
Weitere Informationen über die Konfiguration der Remoteschnittstellen finden Sie unter Konfiguration der Remoteschnittstelle. Wenn Sie das noch nicht getan haben, installieren Sie die Keysight IO Libraries Suite, die Sie unter www.key- sight.com/find/iolib finden. Nähere Informationen über Schnittstellenverbindungen finden Sie im Keysight Technologies USB/LAN/GPIB Interfaces Connectivity Guide als Teil der Keysight IO Libraries Suite.
Seite 46 1. Schließen Sie das Instrument mit einem USB-Kabel an den USB-Anschluss des Computers an. 2. Mit dem Dienstprogramm Connection Expert der Keysight IO Libraries Suite erkennt der Computer das Gerät automatisch. Dieser Vorgang kann einige Sekunden in Anspruch nehmen. Sobald das Gerät erkannt wurde, zeigt der Computer das VISA Alias, den IDN String und die VISA-Adresse an.
Seite 47 über das Bedienfeld des Instruments konfigurieren können. 3. Mit dem Dienstprogramm Connection Expert in der Keysight IO Libraries Suite können Sie das Instrument hinzufügen und eine Verbindung überprüfen. Sie können das Gerät hinzufügen, indem Sie mit Hilfe des Connection Expert nach dem Gerät suchen.
Seite 48 Wenn das nicht funktioniert, sehen Sie im Keysight Technologies USB/LAN/GPIB Interfaces Connectivity Guide unter „Problemlösungen“ nach. Der Guide ist Teil der Keysight IO Libraries Suite. 4. Sie können nun Interactive IO im Connection Expert verwenden, um mit dem Gerät zu kommunizieren, oder das Gerät mit den verschiedenen Programmierumgebungen programmieren.
Seite 49 Wenn positive Polarität ausgewählt ist, steht ein logisches True-Signal für hohe Spannung am Pin. Wenn negative Polarität ausgewählt ist, steht ein logisches True-Signal für niedrige Spannung am Pin. Weitere Informationen über die Konfiguration der digitalen Port-Funktionen finden Sie unter Verwendung des digitalen Steuerungsanschlusses. Keysight E36731A Benutzerhandbuch...
Seite 50: Installieren Der Optionalen Gpib-Schnittstelle
Setzen Sie das Modul in das Gerät ein. Verwenden Schließen Sie das Kabel an den Anschluss an, der Sie die Schrauben, die zuvor entfernt wurden, um die im vorherigen Schritt ausgewählt wurde. GPIB-Platte an ihrem Platz zu befestigen. Damit ist die GPIB-Installation abgeschlossen. Keysight E36731A Benutzerhandbuch...
Seite 51: Rackmontage Des Geräts
Verwenden Sie den Rack-Montagesatz, um das Instrument wie folgt im Gestell anzubringen. Instal- lationsanweisungen werden mit dem Rackmontagesatz geliefert. Der E36731A kann in einem standardmäßigen 19-Zoll-Rackschrank montiert werden. Sie ist so konstruiert, dass sie in drei Höheneinheiten (3U) passt. Entfernen Sie die Füße, bevor Sie die Einheit in das Gestell einbauen. Versperren Sie keinesfalls die Luftein- und Luftauslässe an den Seiten oder der Rückseite der Einheit.
Seite 52: Konfiguration Der Remoteschnittstelle
Netzwerk über eine andere IP-Adresse verfügen. Keysight IO Libraries Suite Achten Sie darauf, dass die Keysight IO Libraries Suite installiert ist, bevor Sie mit der Konfiguration der Remo- teschnittstelle fortfahren. Keysight IO Libraries Suite ist eine Sammlung freier Gerät-Steuerungssoftware, mit der Geräte automatisch erkannt werden und mit denen Geräte über LAN, USB, GPIB, RS-232 und anderen Schnittstellen gesteuert werden können.
Seite 53 Keysight E36731A Benutzerhandbuch...
Seite 54: Lan-Konfigurierung
Einstellungen automatisch zugeordnet hat. LAN neu starten Drücken Sie auf Utilities > I/O Config > LAN Status > LAN Restart, um das Netzwerk mit ALLEN aktuellen LAN- Einstellungen neu zu starten. „LAN Restart“ löscht nicht das Passwort für die Web-Schnittstelle. Keysight E36731A Benutzerhandbuch...
Seite 55 – Diese Einstellung ist permanent; sie bleibt beim Aus- und Wiedereinschalten des Geräts oder einem *RST oder SYSTem:PRESet erhalten. 1. Drücken Sie auf Utilities > I/O Config > LAN Settings> DHCP On, um DHCP für die automatische Zuweisung einer IP-Adresse zu verwenden. 2. Drücken Sie auf Back. Folgende Mitteilung wird angezeigt. Keysight E36731A Benutzerhandbuch...
Seite 56 2. Wählen Sie das Subnet-Mask-Feld mit den Navigationstasten aus. Stellen Sie die gewünschte Subnet-Mask- Adresse ein und drücken Sie auf Back. (Beispiel: 255.255.0.0) 3. Drücken Sie auf Yes, um die Einstellungen zu speichern. 4. Drücken Sie auf No, alle Änderungen zurückzunehmen und das Fenster ohne Speicherung zu schließen. Keysight E36731A Benutzerhandbuch...
Seite 57 4. Stellen Sie die gewünschte primäre und sekundäre Adresse ein und drücken Sie auf Back. 5. Wählen Sie das mDNS-Service-Feld mit den Navigationstasten aus. 6. Drücken Sie auf Yes, um die Einstellungen zu speichern. 7. Drücken Sie auf No, alle Änderungen zurückzunehmen und das Fenster ohne Speicherung zu schließen. Keysight E36731A Benutzerhandbuch...
Seite 58 übersetzt wird. Jedes Instrument wird mit einem Standard-Hostnamen in folgendem Format versandt: Keysight-Modellnummer- Seriennummer – die Modellnummer ist die 7-stellige Seriennummer des Instruments (z. B. E36731A), die Seriennummer besteht aus den letzten fünf Zeichen der 10-stelligen Seriennummer des Instruments und befindet sich auf dem Etikett auf der Oberseite des Gerät (z. B. 45678 bei der Seriennummer MY12345678).
Seite 59: Verwendung Von Sockets
Jedes Instrument wird mit einem Standard-Servicenamen in folgendem Format versandt: Keysight- ModellnummerSeriennummer, wobei die Modellnummer die 7-stellige Modellnummer des Instruments (z. B. E36731A) und die Seriennummer die letzten fünf Zeichen der 10-stelligen Seriennummer des Instruments auf dem Etikett auf der Oberseite des Geräts ist (z. B. 45678, wenn die Seriennummer MY12345678 lautet).
Seite 60: Weitere Informationen Zu Ip-Adressen Und Zur Punktnotation
Zahlen im Oktalformat (mit Basis 8) interpretieren. Beispielsweise entspricht „192.168.020.011“ dem Dezimalwert „192.168.16.9“, weil „.020“ 16 im Oktalformat ausgedrückt wird und „.011“ (Oktalformat ) „9“ beträgt (mit Basis 10). Um Missverständnisse auszuschließen, empfiehlt es sich, ausschließlich Dezimalwerte (von 0 bis 255) ohne führende Nullen zu verwenden. Keysight E36731A Benutzerhandbuch...
Seite 61: Fernbedienung
Fernbedienung Sie können das Gerät über SCPI mit Keysight IO Libraries oder über ein simuliertes Bedienfeld über die Webschnittstelle des Geräts steuern. Webschnittstelle Sie können das Gerät von einem Webbrowser über die Webschnittstelle des Geräts überwachen und steuern. Geben Sie dazu einfach die IP-Adresse des Geräts oder den Hostnamen in die Adresszeile Ihres Browsers ein und drücken Sie auf „Enter“.
Seite 62 Instrument. Gehen Sie dabei umsichtig vor, da dies die Kommunikation mit dem Instrument unterbrechen kann. Wenn Sie auf die Registerkarte „Control Instrument“ klicken, müssen Sie ein Kennwort eingeben (das Standardkennwort lautet keysight in Kleinbuchstaben). Daraufhin wird, wie nachfolgend angegeben, eine neue Seite angezeigt.
Seite 63: Technische Verbindungsdaten
Fällen können die folgenden Informationen hilfreich sein. Schnittstelle Details VXI-11 LAN VISA-String: TCPIP0::<IP-Adresse>::inst0::INSTR Beispiel:TCPIP0::192.168.10.2::inst0::INSTR Web UI Port-Nummer 80, URL http://<IP-Adresse>/ USB0::0x2A8D::<Prod ID>::<Seriennummer>::0::INSTR Beispiel:USB0::0x2A8D::0x5C02::MY00000005::0::INSTR Händler-ID: 0x2A8D, die Produkt-ID lautet 0x5C02 und die Seriennummer des Instruments lautet MY00000005. Produkt-ID: 0x5C02 Keysight E36731A Benutzerhandbuch...
Seite 64: Verwenden Des Integrierten Hilfesystems
Drücken Sie auf Utilities > Test / Setup > Help, um eine Liste mit Hilfethemen aufzurufen. Drücken Sie auf die Pfeil- Schaltflächen oder verwenden Sie die Pfeiltasten auf dem Bedienfeld, um das gewünschte Thema zu markieren. Drücken Sie dann Select. Keysight E36731A Benutzerhandbuch...
Seite 65 Japanisch, Koreanisch und Chinesisch angezeigt werden. Zur Auswahl der Landessprache drücken Sie auf Uti- lities > Test / Setup > User Settings > Display Options > Help Lang. Wählen Sie dann die gewünschte Spra- che. Die Softkey-Funktionsbezeichnungen und Statuszeilen-Meldungen sind nicht übersetzt. Keysight E36731A Benutzerhandbuch...
Seite 66: Firmware-Update
Version mit der auf Ihrem Instrument installierten Version übereinstimmt, müssen Sie nicht mit diesem Verfahren fortfahren. Andernfalls laden Sie das Dienstprogramm zur Aktualisierung der Firmware und eine ZIP- Datei der Firmware herunter. Detaillierte Anweisungen zur Aktualisierung der Firmware finden Sie auf der Download-Seite. Keysight E36731A Benutzerhandbuch...
Seite 67: Menüreferenz Des Bedienfelds
Erstellt, kopiert, löscht und benennt Dateien und Ordner auf dem an das Bedienfeld angeschlossenen USB-Laufwerk um. Ermöglicht auch ein Bildschirmfoto des aktuellen Bildschirms als Bitmap- oder Por- table-Network-Graphics-Datei (BMP oder PNG). Lock | Unlock Sperrt das Display und gibt es frei. * Gilt nur im Lastmodus Keysight E36731A Benutzerhandbuch...
Seite 68: Allgemeine Bedienhinweise
Dieses Kapitel enthält allgemeine Informationen zum Betrieb des E36731A. Die technischen Merkmale und Spezifikationen des E36731A-Akku- Emulators finden Sie im Datenblatt unter https://www.keysight.com/us/en/assets/3123-1042/data- sheets/E36731A-Battery-emulator-and-profiler.pdf. Bei der Verwendung des E36731A als elektrische Last werden die Eingangsanschlüsse in diesem Dokument als „Ausgänge“ bzw. „Ausgangsanschlüsse“ bezeichnet. Keysight E36731A Benutzerhandbuch...
Seite 69: Einschalten Des Geräts
Nach dem Einschalten führt das Gerät automatisch einen Einschalt-Selbsttest durch. In diesem Test werden die wichtigsten Gerätefunktionen überprüft. Schlägt der Selbsttest fehl oder tritt ein anderes Betriebsproblem an dem Gerät auf, wird im oberen Teil des Displays ein Fehler angezeigt (!Err). Keysight E36731A Benutzerhandbuch...
Seite 70: Verwendung Der Knöpfe Am Bedienfeld
– Auf der Seite „Source Settings“ können Sie mit den Knöpfen Spannung und Strom zwischen den Strom- und Spannungsparametern umschalten und den Wert entsprechend anpassen. – Auf der Seite „Load Settings“ kann der Spannungsknopf nur zur Anpassung der Werte verwendet werden. Der Stromknopf hat keine Funktion. Keysight E36731A Benutzerhandbuch...
Seite 71: Anzeigen Des Fehlerprotokolls
– Fehler (außer Selbsttest-Fehler) werden gelöscht, wenn das Menü „Error Log“ beendet oder das Gerät ein- und ausgeschaltet wird. Wenn Sie vermuten, dass es ein Problem mit dem Instrument gibt, lesen Sie den Abschnitt „Fehlerbehebung“ im Servicehandbuch. Keysight E36731A Benutzerhandbuch...
Seite 72: Steuerung Der Ausgänge
Steuerung der Ausgänge Bei der Verwendung des E36731A als elektrische Last werden die Eingangsanschlüsse in diesem Dokument als „Ausgänge“ bzw. „Ausgangsanschlüsse“ bezeichnet. Schritt 1 – Einstellen der Funktion des Instruments Drücken Sie Function, um das Instrument in den Stromversorgungs- oder Lastmodus zu versetzen.
Seite 73: Schritt 4 - Aktivierung Des Ausgangs
Drücken Sie [Meter View], um Ausgangsspannung und -stromstärke anzeigen zu lassen. Wenn ein Ausgang aktiviert ist, messen die Messgeräte kontinuierlich die Spannung und den Strom entweder am Ausgang oder an der Messklemme und zeigen diese über das Bedienfeld an. Stromversorgungsmodus Keysight E36731A Benutzerhandbuch...
Seite 74 So versetzen Sie das Instrument in den Lastmodus: EMUL LOAD So legen Sie den Last-Betriebsmodus auf CC fest: FUNC CURR, (@1) So setzen Sie den Eingang auf 2 A: CURR 2, (@1) So aktivieren Sie den Eingang: INP ON, (@1) Keysight E36731A Benutzerhandbuch...
Seite 75 So messen Sie die Durchschnittswerte von Ausgangsspannung, -strom, und -leistung: MEAS:VOLT? (@1) MEAS:CURR? (@1) MEAS:POW? (@1) Keysight E36731A Benutzerhandbuch...
Seite 76: Festlegen Der Quellen-/Lastfunktion
Festlegen der Quellen-/Lastfunktion Sie können den E36731A als unabhängige Stromversorgung oder als elektronische Last verwenden. Beim Umschalten der Funktion des Instruments wird der Ausgang ausgeschaltet und die Quellen-/La- steinstellungen kehren zu ihren Einschalt- oder RST-Werten zurück. Beim Wechsel zum Eload-Modus bleiben möglicherweise einige Millivolt Restspannung kurzzeitig in der Last zurück.
Seite 77: Konfigurieren Der Quelleinstellungen
Voltage Slew – damit wird die Spannungsanstiegs- oder Spannungsabfallrate in Volt pro Sekunde festgelegt. Die Einstellung der Anstiegsrate wirkt sich auf die steigenden und fallenden programmierten Spannungsänderungen aus, einschließlich derjenigen, die durch das Einschalten des Ausgangszustandes verursacht werden. Die Keysight E36731A Benutzerhandbuch...
Seite 78 So stellen Sie den bevorzugten Modus auf Strom: OUTP:PMOD CURR, (@1) So stellen Sie die Anstiegsrate der Spannung auf 5 Volt pro Sekunde ein: VOLT:SLEW:RIS 5, (@1) So stellen Sie die Abfallrate der Spannung auf den Maximalwert ein: VOLT:SLEW:FALL MAX, (@1) Keysight E36731A Benutzerhandbuch...
Seite 79: Konfigurieren Der Lasteinstellungen
DUT eine Spannung über der Nennspannung der Last anlegt, löst der Überspannungsschutz aus. Current – Ermöglicht die Eingabe eines Stromwerts mit den Zifferntasten. Drücken Sie Enter, um den Wert einzugeben. Mit dem Drehknopf können Sie den Wert in diesem Feld einstellen. Keysight E36731A Benutzerhandbuch...
Seite 80 Range – Ermöglicht die Auswahl aus zwei Spannungsbereichen. Der niedrige Bereich bietet eine bessere Auflösung bei niedrigen Spannungseinstellungen. Alternativ können Sie den Drehknopf verwenden oder die Eingabetaste Enter drücken, um zwischen den Bereichen in diesem Feld hin- und herzuschalten. Siehe Programming Ranges. Keysight E36731A Benutzerhandbuch...
Seite 81 In diesem Modus hält die Last die Eingangsleistung auf dem spezifizierten programmierten Leistungspegel. Beachten Sie, dass die Last über eine unabhängige Leistungsbegrenzungsschleife verfügt, die die Eingangsleistung auf den eingestellten Grenzwert von 200 W mit einer 10%igen Überschreitung des Bereichs regelt. Keysight E36731A Benutzerhandbuch...
Seite 82 Um einen niedrigeren Strom-, Leistungs- oder Widerstandsbereich zu wählen, programmieren Sie einen Wert, der innerhalb des Bereichs liegt: CURR:RANG 5, (@1) RES:RANG 50, (@1) POW:RANG 5, (@1) So schließen Sie die Eingangsklemmen kurz: INP:SHOR ON, (@1:2) So programmieren Sie eine Unterspannungsgrenze (Unterspannungssperre) von 2 V und aktivieren den Sperrmodus: Keysight E36731A Benutzerhandbuch...
Seite 83 Um den negativen Stromanstieg einzustellen, schalten Sie die Kopplung (Tracking) aus. Stellen Sie dann den negativen Stromanstieg ein: CURR:SLEW:COUP OFF, (@1) CURR:SLEW:NEG 3, (@1) So stellen Sie die Abtastanschlüsse auf Fernabtastung ein: VOLT:SENS:SOUR EXT, (@1) So fragen Sie die Einstellung der Abtastanschlüsse ab: VOLT:SENS:SOUR? (@1) Keysight E36731A Benutzerhandbuch...
Seite 84: Verwendung Der Schutzfunktion
– UVI: UVI-Schutz (Under-Voltage Inhibit). UVI ist standardmäßig deaktiviert. Weitere Informationen finden Sie unter Unterspannungssperre. Konfigurieren von Schutzfunktionen Im Stromversorgungsmodus werden die Schutzfunktionen im Fenster „Source Settings“ konfiguriert. Drücken Sie Source Settings, um auf das Fenster „Source Settings“ zuzugreifen. Drücken Sie anschließend auf Protection, um auf die Schutzfunktionen zuzugreifen. Keysight E36731A Benutzerhandbuch...
Seite 85: Überspannungsschutz
Überspannungsbedingung auftritt, fließt Strom von der Spannungsquelle durch den internen Schaltkreis, wodurch die Stromversorgung beschädigt werden könnte. Um dies zu vermeiden, muss wie nachfolgend gezeigt eine Diode mit dem Ausgang in Serie geschaltet werden. Keysight E36731A Benutzerhandbuch...
Seite 86 – CC-Übergang: Der Verzögerungstimer startet bei jedem Übergang der Ausgabe in den CC-Modus. Drücken Sie auf OCP Start CC. – Änderung der Einstellung: Start des Verzögerungstimers am Ende einer Änderung der Einstellung der Span- nung, der Stromstärke oder des Ausgangszustands. Drücken Sie auf OCP Start Set. OP-Schutz Gilt nur im Lastmodus. Keysight E36731A Benutzerhandbuch...
Seite 87: Löscht Ovp-, Ocp- Oder Opp-Ereignis
Um die Schutzfunktion aufzuheben, beseitigen Sie zunächst die Bedingung, die die Schutzverletzung ausgelöst hat. Drücken Sie auf Protection Clear, um die Schutzfunktion aufzuheben und den Ausgang in den vorherigen Betriebszustand zu versetzen. Von der Remote-Schnittstelle: Einstellung des Überstromschutzes auf die Höchstgrenze: VOLT:PROT MAX Keysight E36731A Benutzerhandbuch...
Seite 88 So stellen Sie den Verzögerungstimer für den Start des Überstromschutzes für den Übergang auf CC ein: CURR:PROT:DEL:STAR CCTR So programmieren Sie eine Unterspannungsgrenze (Unterspannungssperre) von 2 V und aktivieren den Sperrmodus: VOLT:INH:VON 2, (@1) VOLT:INH:VON:MODE LIVE, (@1) So heben Sie den Schutz auf: INP:PROT:CLE (@1) Keysight E36731A Benutzerhandbuch...
Seite 89: Konfiguration Der Ein-/- Ausschaltsequenz Des Ausgangs
Ausgang in einer Sequenz benutzt wird, können Sie diesen Schritt überspringen. Drücken Sie im Menü auf On/Off Coupling, um Zugang zu den Ein/Aus-Kupplungsmoduseinstellungen zu erhalten. – Drücken Sie auf Coup CH 1, um zwischen Ein und Aus umzuschalten, um die Kupplung für Ausgang 1 ein- oder auszuschalten. Keysight E36731A Benutzerhandbuch...
Seite 90: Schritt 4 - Verwendung Der On-Taste
An der Remote-Schnittstelle: So programmieren Sie die Ein- und Ausschaltverzögerungen: INP|OUTP:DEL:RISE 0.1, (@1) INP|OUTP:DEL:FALL 0.2, (@1) So wird Ausgang 1 in einer Sequenz berücksichtigt: INP|OUTP:COUP:CHAN CH1, (@1) So wird der Ausgang in einer Sequenz eingeschaltet: INP|OUTP ON, (@1) Keysight E36731A Benutzerhandbuch...
Seite 91: Verwenden Des Digitalen Steuerungsanschlusses
Daten sind entsprechend den folgenden Bit-Zuordnungen programmiert: Pins Bitgewicht 2 (msb) 0 (lsb) Der digitale E/A-Pin kann sowohl für die Steuerung der Relaisschaltkreise als auch für Digitalschnittstellen- Schaltkreise verwendet werden. Die vorherige Abbildung illustriert typische Relaisschaltkreise sowie Digitalschnittstellen-Schaltkreisanschlüsse unter Verwendung der digitalen E/A-Funktionen. Keysight E36731A Benutzerhandbuch...
Seite 92 DIG:PIN 3:FUNC DIO Konfiguration der Pin-Polarität auf positiv für die Pins 1 bis 3: DIG:PIN 1:POL POS DIG:PIN 2:POL POS DIG:PIN 3:POL POS Versand eines binärgewichteten Wertes, um die Pins 1 bis 3 als „111“ zu konfigurieren: DIG:OUTP:DATA 7 Keysight E36731A Benutzerhandbuch...
Seite 93: Digitaler Eingang
Beachten Sie, dass das ausgegebene Fehlersignal im Modus Latched bleibt, bis der Fehlerzustand entfernt wird und der Schutzkreis frei ist. Die von Pin 2 ausgewählte Funktion wird ignoriert. Pin 2 sollte mit der Erdung der externen Schaltung ver- bunden sein. Keysight E36731A Benutzerhandbuch...
Seite 94: Sperreneingang
3. Drücken Sie auf Function und wählen Sie Inhibit In aus, um Pin 3 als Remote-Sperreneingang zu konfigurieren. Drücken Sie auf Back, um zur vorherigen Seite zurückzukehren. 4. Konfigurieren Sie die Polarität für Pin 3. Drücken Sie auf Polarity Pos für Positiv und Polarity Neg für Negativ. Keysight E36731A Benutzerhandbuch...
Seite 95: Fehler-/Sperrensystemschutz
Die folgende Abbildung zeigt einige Möglichkeiten für die Verbindung der Fehler-/Sperren-Pins des Anschlusses. Wie in der Abbildung dargestellt, deaktiviert ein interner Fehlerzustand in einem der Geräte alle Geräte ohne Einschaltung des Controllers oder des externen Schaltkreises, wenn die Fehlerausgänge und Sperreneingänge Keysight E36731A Benutzerhandbuch...
Seite 96: Triggereingang
Wählen Sie einfach „DIO Trigger In“ als Triggerquelle beim Konfigurieren des Datenloggers und der Sequenzer-Liste. Dies aktiviert die Triggersignale auf den konfigurierten digitalen Pins. Ein Trigger wird erzeugt, wenn ein externes Signal, das den Signalkriterien entspricht, auf einen konfigurierten Triggereingangs-Pin angewandt wird. Keysight E36731A Benutzerhandbuch...
Seite 97: Triggerausgang
Weise. Drücken Sie auf Back, um zur vorherigen Seite zurückzukehren. 4. Konfigurieren Sie die Polarität jedes Pins. Drücken Sie auf Polarity Pos für Positiv und Polarity Neg für Negativ. Wählen und programmieren Sie die übrigen Pins auf gleiche Weise. Keysight E36731A Benutzerhandbuch...
Seite 98: Ausgangsrelais
Auswahl der Triggerausgangsfunktion: DIG:PIN1:FUNC REL Auswahl der Pin-Polarität: DIG:PIN1:POL POS DIG:PIN1:POL NEG Steuerelemente der Ausgangskopplung Mit dieser Funktion können Sie mehrere Keysight E36731A miteinander verbinden und die Ein-/Ausschaltsequenzen geräteübergreifend synchronisieren. Jedes Instrument, das synchronisiert wird, muss über mindestens einen Keysight E36731A Benutzerhandbuch...
Seite 99: Konfiguration Der Ausgangs-Ein-/Ausschalt
3. Verbinden und konfigurieren Sie die digitalen Anschlusspins der synchronisierten Instrumente wie in diesem Abschnitt beschrieben. Alle synchronisierten E36731A müssen die gleiche Firmware-Version aufweisen. Nur die Pins 1 bis 3 können als Synchronisations-Pins konfiguriert werden. Pro Instrument können nur ein On-Couple- und ein Off-Couple-Pin konfiguriert werden.
Seite 100 Ausgang ein- oder ausgeschaltet wird. Dies trifft auf die On- und Off-Tasten auf dem Bedienfeld, den Webserver und die SCPI-Befehle zu. Beim Ein- oder Ausschalten der Ausgänge mit der [On/Off]-Taste am Bedienfeld werden alle gekoppelten sowie alle nicht gekoppelten Ausgänge an diesem Instrument ein- bzw. ausgeschaltet. Keysight E36731A Benutzerhandbuch...
Seite 101: Verwenden Der Sequenzer-Funktion
4. Einstellung des Transient-Modus für Spannung und Strom. 5. Einstellen der Triggerquelle für das Transientensystem. 6. Einstellen der Triggerverzögerung in Sekunden. 7. Einstellen der Listenwiederholungsanzahl. 8. Einstellen der Liste auf kontinuierliche Wiederholung. Sie können bis zu 512 Schritte im Fenster „Sequencer List“ konfigurieren. Keysight E36731A Benutzerhandbuch...
Seite 102: Schritt 1 - Schritte Zur Liste Hinzufügen/Aus Der Liste Entfernen
Feld auswählen. Geben Sie den Wert mithilfe der Zifferntasten ein. Der Wert wird aktiviert, sobald Sie auf [Enter] drücken. Im Lastmodus ändert sich beim Umschalten zwischen den Betriebsmodi der Lasteingangsparameter ent- sprechend. Beispielsweise wird beim Umschalten in den CP-Modus das vorhandene Feld „Strom“ in „Leistung“ geändert. Stromversorgungsmodus Lastmodus Keysight E36731A Benutzerhandbuch...
Seite 103 Drücken Sie V/I List, Curr List, Volt List, Res List oder Pow List, um zwischen „DC“ Resistance After List und „List“ umzuschalten. Power After List DC (zurück zum DC- Kehrt zum DC-Wert zurück, der aktiviert war, bevor die Aus- Wert) gangssequenz startete. List (Letzter Lis- Bleibt beim letzten Listenwert. tenwert) Keysight E36731A Benutzerhandbuch...
Seite 104 Key (Taste List Run/Stop) Wählt den Softkey Run Stopped als Trig- gerquelle. IO (DIO Trigger In) Wählt einen konfigurierten digitalen E/A (mit Trigger-Eingangsfunktion) als Trig- gerquelle aus. Rmt (Remote Command = Remo- Wählt einen Remote-Schnitt- tebefehl) stellenbefehl als Triggerquelle. Keysight E36731A Benutzerhandbuch...
Seite 105: Schritt 3 - Ausgangssequenzliste Ausführen
Wenn sowohl der Spannungs- als auch der Strommodus auf „Fix“ eingestellt sind und die Triggerquelle auf „Key“ steht, wird ein Drücken auf Run automatisch sowohl den Spannungs- als auch den Strommodus auf „List“ stellen und den Listenbetrieb starten. Keysight E36731A Benutzerhandbuch...
Seite 106 VOLT:MODE LIST, (@1) So stellen Sie den Strommodus auf List: CURR:MODE LIST, (@1) So stellen Sie die Triggerquelle auf „Key/Immediate“: TRIG:SOUR IMM, (@1) So aktivieren Sie den Ausgangskanal: OUTP ON, (@1) So initialisieren Sie die transiente Betriebssequenz: INIT:TRAN, (@1) Keysight E36731A Benutzerhandbuch...
Seite 107: Continuous-Modus
Leistungspegel in Spannung, Ampere, Ohm oder Watt fest. Periode/Frequenz 100 µs bis 4 s / 0,25 bis Stellt die transiente Frequenz oder Periode in Hz und Sekunden ein. 10000 Hz Tastverhältnis 1,8 bis 98,2 % Legt das transiente Tastverhältnis fest. Keysight E36731A Benutzerhandbuch...
Seite 108: Schritt 2 - Ausführen Der Eingangssequenz
Eingabe des Wertes. Der Wert wird aktiviert, sobald Sie auf [Enter] drücken. – Einstellen der Triggerquelle auf Key. Drücken Sie auf Trig Src Key. – Drücken Sie auf die farblich gekennzeichnete [On]-Taste, um den Eingang zu aktivieren. Keysight E36731A Benutzerhandbuch...
Seite 109: Pulse-Modus
So initiieren Sie die transiente Betriebssequenz: INIT:TRAN, (@1) Pulse-Modus Gilt nur im Lastmodus. Der Pulse-Modus erzeugt eine Laständerung, die nach einiger Zeit in ihren ursprünglichen Zustand zurückkehrt. Er ist mit den folgenden Ausnahmen dem kontinuierlichen Betrieb ähnlich: Keysight E36731A Benutzerhandbuch...
Seite 110: Schritt 1 - Konfigurieren Der Sequenzeigenschaften
Fix (Fixed) Hält den Eingang auf seinem unmittelbaren Wert. Stp (Step) Bringt den Eingang auf den getriggerten Pegel, wenn ein Trig- ger auftritt. Lst (List) Hat zur Folge, dass der Eingang den Listenwerten folgt, wenn ein Trigger erfolgt. Keysight E36731A Benutzerhandbuch...
Seite 111: Schritt 2 - Ausführen Der Eingangssequenz
So konfigurieren Sie den Hauptspannungspegel mit 5 V: VOLT 5, (@1) So konfigurieren Sie den Wert für den transienten Spannungspegel mit 10 V: VOLT:TLEV 10, (@1) So konfigurieren Sie die transiente Pulsweite mit 0,5 s: TRAN:TWID 0.5, (@1) Keysight E36731A Benutzerhandbuch...
Seite 112: Toggle-Modus
Konfigurieren Sie den Sequencer Toggle entsprechend. Siehe Einzelheiten in der unten stehenden Tabelle. Parameter Verfügbare Grund- Beschreibung einstellungen Transiente Ein- Minimum bis Maximum Legt die transiente Spannung, den transienten Strom, den transienten Widerstand oder stellung (I den transienten Leistungspegel in Spannung, Ampere, Ohm oder Watt fest. oder R Keysight E36731A Benutzerhandbuch...
Seite 113: Schritt 2 - Ausführen Der Eingangssequenz
– Drücken Sie auf die farblich gekennzeichnete [On]-Taste, um den Eingang zu aktivieren. – Drücken Sie Run, um den Sequenzbetrieb zu starten. Zum Abbrechen des Vorgangs drücken Sie auf Stop. – Drücken Sie auf Back, um die Anwendung zu verlassen und zum vorherigen Menü zurückzukehren. Keysight E36731A Benutzerhandbuch...
Seite 114 So stellen Sie die Triggerquelle auf „Key/Immediate“: TRIG:TRAN:SOUR IMM, (@1) So konfigurieren Sie die Eingangsspannung so, dass sie einem Transientenwert folgt, wenn ein Trigger auftritt: CURR:MODE LIST So aktivieren Sie den Eingangskanal: INP ON, (@1) So initiieren Sie die transiente Betriebssequenz: INIT:TRAN, (@1) Keysight E36731A Benutzerhandbuch...
Seite 115: Verwenden Der Datenloggerfunktion
Schritt 2: 2 V; 2 A; 1 s Schritt 3: 3 V; 2 A; 1 s Schritt 4: 4 V; 2 A; 1 s Current After List: Return to DC Value Pace: Dwell Spannungsmodus: Liste Current Mode: Liste Triggerquelle: List Run/Stop Key Continuous-Kontrollkästchen: Aktiviert Keysight E36731A Benutzerhandbuch...
Seite 116: Schritt 2 - Konfigurieren Der Datenprotokollierer-Stränge
Drücken Sie auf Properties, um das Feld mit den Eigenschaften des Datenloggers anzuzeigen. – Lassen Sie die Standarddauer und -musterperiode auf 30 s bzw. 200 ms stehen. – Stellen Sie die Triggerquelle auf Run/Stop Key ein. Drücken Sie Trig Src Key. Keysight E36731A Benutzerhandbuch...
Seite 117: Schritt 4 - Einschalten Des Ausgangs, Starten Der Reihenschaltung Und Protokollieren Der Daten
Drücken Sie auf File Name im Datenlogger-Menü „Properties“, um einen Dateinamen anzugeben. Schritt 8 – Exportieren der Daten Nachdem Sie das Datenlogging abgeschlossen haben, können Sie die Export File-Taste drücken, um die protokollierten Daten in einer .csv (comma separated values)-Datei zu speichern. Keysight E36731A Benutzerhandbuch...
Seite 118 SENS:DLOG:TIME 30 SENS:DLOG:PER 0.2 Starten dieses Datenloggers und Angabe des Dateinamens, in dem die Daten gespeichert werden sollen: TRIG:DLOG:SOUR BUS INIT:DLOG “External:\logExt.csv” So schalten Sie den Ausgangskanal ein und führen den Datenlogger aus: OUTP ON, (@1) *TRG Keysight E36731A Benutzerhandbuch...
Seite 119: Ansicht „Data Logger
Spannungsstrangbeschriftungen werden auf der linken Seite des Rasters angezeigt (V1) (siehe Anzeige). Stromstrangbeschriftungen werden auf der rechten Seite des Rasters angezeigt (I1). Leistungsstrangbeschriftungen werden in der Mitte des Rasters angezeigt (P1). Drücken Sie Auto Scale, um die Datenstränge automatisch zu skalieren. Keysight E36731A Benutzerhandbuch...
Seite 120: Data Logger Marker View
Zeigt den Markierungswert m1 in Volt, Ampere oder Watt an der Schnittstelle an. Gibt zudem die Distanz in Zeit an, die die m1-Markierung in Bezug auf die aktuelle Triggerposition aufweist. Wenn ein Marker außerhalb der Anzeige ist, wird die Richtung des Markers durch einen Pfeil angezeigt Keysight E36731A Benutzerhandbuch...
Seite 121 Zeit an, die die m2-Markierung in Bezug auf die aktuelle Triggerposition aufweist. Wenn ein Marker außerhalb der Anzeige ist, wird die Richtung des Markers durch einen Pfeil angezeigt Delta Zeigt das Delta bzw. die absolute Differenz zwischen den Markern in Einheiten (Volt, Ampere oder Watt) und in Zeit (Sekunden) an. Keysight E36731A Benutzerhandbuch...
Seite 122: Using The Knob In Data Logger View
Navigieren Sie mit den jeweiligen Tasten zur Auswahl des Triggerpegels auf der linken Seite der Datenloggeransicht, wie nachstehend gezeigt. Durch Verstellen des Knopfs Vertical oder Horizontal wird der Auslösewert für den Spannungspegel oder den Strompegel entsprechend angepasst. Keysight E36731A Benutzerhandbuch...
Seite 123: Datenprotokollierereigenschaften Und Wellenformeinstellungen
15 Sek. der Nachtriggerdaten in die Datendatei geschrieben. Log Min/Max Kästchen Ist dieses Kontrollkästchen aktiviert, werden der Mindest- und der Höchstwert jeder Probe in die Datenprotokollierungsdatei protokolliert. Wenn Log Min/Max angekreuzt ist, verdreifacht sich die entsprechende Dateigröße. Keysight E36731A Benutzerhandbuch...
Seite 124 Erforderliche Aktion: Lastmodus: Drücken Sie Navigate, um zwischen Ver, Hor und Log umzuschalten. Stromversorgungsmodus: Drücken Sie auf Settings, um zwischen Vr, Hr und Lg zu wechseln. Triggerquelle (die Bezeichnungen im Menü unterscheiden sich im Last- und Stromversorgungsmodus) Keysight E36731A Benutzerhandbuch...
Seite 125 Gibt eine Triggerebene an, wenn Sie eine Spannungsebene oder eine Stromebene als Triggerquelle wählen. Zusammen mit der Ebene müssen Sie auch eine Steigung (Slope) ange- ben. Neigung Gibt an, ob die Messung im positiven (aufwärts) oder nega- tiven (abwärts) Teil des Signals ausgelöst wird. Keysight E36731A Benutzerhandbuch...
Seite 126 Kästchens ein. Eine Aktivierung des Kästchens protokolliert die Mindest- und Höchstwerte in der Datenprotokollierungsdatei. Wenn Log Min/Max angekreuzt ist, verdreifacht sich die entsprechende Dateigröße. Standard ist „Off“. Erforderliche Aktion: Drücken Sie auf Lg MinMax, um zwischen Ein und Aus zu wechseln. Keysight E36731A Benutzerhandbuch...
Seite 127 Senden eines unmittelbaren Triggersignals an den Datenlogger: TRIG:DLOG Wählen des unmittelbaren Triggersignals (triggert den Datenlogger sofort, sobald gestartet): TRIG:DLOG:SOUR IMM Auswahl des rückseitigen Triggereingangs (alle Verbindungspins, die als Triggerquellen konfiguriert wurden): TRIG:DLOG:SOUR EXT Auswahl einer BUS-Triggerquelle: TRIG:DLOG:SOUR BUS Keysight E36731A Benutzerhandbuch...
Seite 128: Speichern Des Datenprotokolls
Verwenden Sie die Navigationstasten auf dem Bedienfeld, um sich innerhalb der Liste zu bewegen. Mit dem linken und rechten Pfeil kann man eine Datei verkleinern oder vergrößern und damit deren Inhalte verbergen oder anzeigen. Keysight E36731A Benutzerhandbuch...
Seite 129: Speicherung
Drücken Sie auf Export File, um die Daten, die sich derzeit in der Datenprotokollanzeige des Geräts befinden, in eine Datei zu exportieren. Die Exportdaten werden im CSV-Format gespeichert. Weitere Informationen, wie man den Speicherort und Dateinamen spezifizieren kann, finden Sie unter Speicherung Datenprotokolls. Keysight E36731A Benutzerhandbuch...
Seite 130 Drücken Sie auf Browse, um zum Dateiverzeichnis zu gelangen und die entsprechende Datei auszuwählen. Sie können aus dem internen Speicher oder dem externen Speicher (USB-Laufwerk) wählen. Drücken Sie auf Select, um die Datei auszuwählen oder auf Cancel, um abzubrechen. Drücken Sie auf Load, um die ausgewählte Datei zu laden. Keysight E36731A Benutzerhandbuch...
Seite 131: Verwenden Der Oszilloskopfunktion
Schritt 1 – Einstellen des Lastbetriebsmodus auf CC Drücken Sie Load Settings > Mode > Mode CC. Schritt 2 – Programmieren der Eingangsstromwerte Stellen Sie in der Ansicht „Messgerät“ den Eingangsstrom auf 1 A ein. Dies wird unter Steuerung der Eingänge beschrieben. Keysight E36731A Benutzerhandbuch...
Seite 132: Schritt 3 - Konfigurieren Der Eingangs-Einschaltsequenz
Schritt 5 – Konfigurieren der Oszilloskopeigenschaften: Drücken Sie auf Properties, um die Bereichseigenschaften wie folgt zu konfigurieren: – Drücken Sie Settings > Trigger Source > List Key, um die Taste [List Run/Stop] als Auslösequelle auszuwählen. Drücken Sie Back, um zum Einstellungsmenü zurückzukehren. Keysight E36731A Benutzerhandbuch...
Seite 133: Schritt 6 - Entsprechendes Konfigurieren Und Aktivieren Des Dut-Ausgangs
– Drücken Sie [List Run/Stop], um die Bereichsmessung auszulösen. – Drücken Sie die Taste [On], um die Eingangssequenz zu starten und das Oszilloskop auszulösen. Die Eingangswellenformen sollten wie folgt angezeigt werden: Von der Remote-Schnittstelle: Sie können das Oszilloskop nicht über die Remote-Schnittstelle programmieren. Keysight E36731A Benutzerhandbuch...
Seite 134: Ansicht „Oszilloskop
Wenn die Zeit-/Teilungseinstellung weniger als 2 ms/Teilung beträgt, tastet das Oszilloskop mit seiner schnellsten Rate, 5,12 µs, ab. Bereich „Range“ zeigt die Messbereichseinstellung des ausgewählten Strangs an. Oszilloskopstatus Weist darauf hin, ob das Oszilloskop in Betrieb ist, angehalten wurde oder auf einen Trigger wartet. Keysight E36731A Benutzerhandbuch...
Seite 135 Using knob in data logger view. Marker An oder Aus Aktiviert bzw. deaktiviert die Markierungsansicht. Eigenschaften Legt die Eigenschaften des Bereichs und der Wellenformanzeigen fest. Siehe Scope properties and waveform settings. Auto Scale Skaliert die Stränge auf dem Display automatisch. Keysight E36731A Benutzerhandbuch...
Seite 136: Scope Marker View
Wellenform. Zeit zeigt die Zeitspanne zwischen den Markern an, über die der Durchschnittswert berechnet wird. RMS (falls ausgewählt) Berechnet den rms-Wert zwischen den Markerpositionen. Vp-p (falls ausgewählt) Berechnet die Differenz zwischen den Maximal- und Minimalwerten. Zeitinformationen sind für kalkulierte p- p-Werte nicht gültig. Keysight E36731A Benutzerhandbuch...
Seite 137: Using The Knob In Scope View
Navigieren Sie mit den jeweiligen Tasten zur Auswahl des Auslösewerts auf der linken Seite der Bereichsansicht, wie nachstehend gezeigt. Durch Verstellen des Knopfs Vertical oder Horizontal wird der Auslösewert für den Spannungspegel oder den Strompegel entsprechend angepasst. Keysight E36731A Benutzerhandbuch...
Seite 138: Oszilloskopeigenschaften Und Wellenformeinstellungen
Wenn die Spannungs- und Stromstränge bereits ausgewählt wurden, wird der Leistungsstrang nicht gezählt. Zeitreferenz Gibt den Referenzpunkt (rechts, links oder mittig) auf der Ansicht „Oszilloskop“ an. Dies ist die Position des Triggers, wenn kein Offset eingestellt wurde. Keysight E36731A Benutzerhandbuch...
Seite 139 Auf diese Weise wird eine Überschneidung der Stränge vermieden. Der Offset bezieht sich auf die horizontale Mittellinie des Rasters. Navig. Ver, Hor oder Trg Wählt das Feld für vertikale, horizontale oder Triggereinstellungen aus. Erforderliche Aktion: Drücken Sie Navigate, um zwischen Ver, Hor und Trg umzuschalten. Keysight E36731A Benutzerhandbuch...
Seite 140 Wählt die Taste List Run/Stop als eine Triggerquelle List Run/Stop) aus. On/Off (Taste Wählt die Eingang Ein-/Aus-Tasten als Triggerquelle Input On/Off) aus. IO (DIO Trigger In) Wählt eine konfigurierte digitale I/O-Schnittstelle (mit Trigger-Eingangsfunktion) als Triggerquelle aus. Remote (Remote- Wählt einen Remote-Schnittstellenbefehl als Befehl) Triggerquelle. Keysight E36731A Benutzerhandbuch...
Seite 141: Scope Marker Properties
Drücken Sie Properties > Marker, um auf die Eigenschaften der Bereichsmarkierung zuzugreifen. Navigieren Sie zur Auswahl der Messungen, die unten in der Anzeige der Markeransicht angezeigt werden. Messungen gelten für den Teil des Signals zwischen den beiden Markierungen. Sie können nur maximal drei dieser Messungen zur Anzeige auswählen. Keysight E36731A Benutzerhandbuch...
Seite 142: Save The Scope Data
Entsperren des Bedienfelds: SYST:LOC Screenshot eines Bildschirms Drücken Sie mindestens drei Sekunden lang auf [Meter View], um einen Bildschirm zu erfassen. Der Bildschirm, der aktiv gewesen ist, wird auf dem USB-Flash-Speicher, der mit dem vorderen USB-Anschluss verbunden ist, Keysight E36731A Benutzerhandbuch...
Seite 143 Informationen zum Konfigurieren des Speicherpfads zur Bildschirmerfassung finden Sie unter Dienstprogramm- Menü - Dateiverwaltung. Keysight E36731A Benutzerhandbuch...
Seite 144: Dienstprogramm-Menü
Anzeigen des USB- und LAN-Status sowie Konfiguration von LAN, GPIB (optional) und der digitalen E/A Durchführen von Geräte-Selbsttests, Kalibrierung und Konfiguration der verschiedenen Benutzereinstellungen des Geräts, Datum und Uhrzeit Anzeige der Fehlerwarteschlange des Geräts Dateiverwaltung, einschließlich der Erstellung von Bildschirmkopien Keysight E36731A Benutzerhandbuch...
Seite 145: Dienstprogramm-Menü - Speicherung Und Abruf Von Zuständen
– Spannung, Strom, Widerstand, Leistung, Bereich, Anstieg, Modus, Fühler, Kurzschluss und Stromgrenze – OCP-Verzögerung, OCP-Zustand, OCP-Verzögerungsbeginn, OPP-Zustand, OPP-Verzögerung und UVI – Eingangszustand – Ein/Aus-Sequenzierung des Eingangs – Listen-/Sequenzer-Einstellungen – Triggereinstellungen – Digital I/O-Ausgangsdaten und BUS-Einstellung – Oszilloskop- und Datenlogger-Triggerquelle Keysight E36731A Benutzerhandbuch...
Seite 146: Einstellungen Speichern
Store in State 0 bis State 4 Wählt die Zustandsnummer aus, um den Zustand des Geräts zu speichern. Set PwrOn Yes, No Wählen Sie „Yes“, um den ausgewählten gespeicherten Zustand beim Einschalten zu laden. Store Speichert den Zustand Keysight E36731A Benutzerhandbuch...
Seite 147 Ermöglicht Ihnen das Durchsuchen und Angeben der Position, an dem der Ordner abgelegt werden kann. Folder Name Spezifiziert den Ordnernamen. Verwenden Sie die virtuelle Tastatur, um den gewünschten Ordnernamen ein- zugeben. Create Folder Erstellt einen neuen Ordner an der angegebenen Position. Keysight E36731A Benutzerhandbuch...
Seite 148: Abrufeinstellungen
Wählt aus, ob Sie den Zustand eines Geräts vom internen oder externen Speicher abrufen möchten. – Internal: Der Status des Geräts wird vom internen Speicher des Geräts abgerufen. – Extern: Der Status des Geräts wird vom externen Speicher des Geräts abgerufen. Keysight E36731A Benutzerhandbuch...
Seite 149: Einschalteinstellung
Power On wählt den Zustand aus, der beim Einschalten geladen wird. Dabei kann es sich um den werksseitigen Standardzustand (Default) oder einen benutzerdefinierten Zustand (State 0 bis 4) handeln. Drücken Sie auf Set Power On, um die Einstellungen zu speichern. Auf Standardeinstellungen zurücksetzen Set to Defaults lädt den werkseitigen Standardzustand des Geräts. Keysight E36731A Benutzerhandbuch...
Seite 150: Dienstprogramm-Menü - I/O Konfiguration
DHCP wählt eine DHCP-Zuordnung für die IP-Adresse des Geräts aus. Es ermöglicht außerdem die Konfigurierung von Netzwerkparametern, basierend auf dem gewählten Protokoll. DHCP On ordnet einem LAN-Gerät automatisch eine dynamische IP-Adresse zu. AutoDNS ermöglicht eine Zuordnung von DNS-Adressen. AutoDNS On konfiguriert automatisch die Adressierung des Geräts im DNS-Server Keysight E36731A Benutzerhandbuch...
Seite 151: Digital Io
Out aktiviert (1) oder deaktiviert (0) die Ausgangsdaten für jeden Pin. GPIB (optional) GPIB ermöglicht es Ihnen, die GPIB-Adresse auf einen Wert zwischen 0 und 30 einzustellen. Nachdem Sie die Adresse geändert haben, schalten Sie das Gerät aus und wieder ein, damit die Änderungen wirksam werden. Keysight E36731A Benutzerhandbuch...
Seite 152: Dienstprogramm-Menü - Test / Einstellung
Sie eine Kalibrierung durchführen. Weitere Einzelheiten sind unter „Kalibrierungs-/Einstellungsverfahren“ im Wartungshandbuch zu finden. Der standardmäßige Sicherheitszugangscode lautet E36731A. Drücken Sie Change Passcode, um den Zugangscode zu ändern. Der Zugangscode unterscheidet nicht zwischen Groß- und Kleinschreibung und kann aus bis zu 12 Zeichen bestehen, wobei das erste Zeichen ein Buchstabe (A-Z) sein muss. Der Rest kann Buchstaben, Zahlen (0-9) oder den Unterstrich „_“...
Seite 153: User Settings
– Wenn der Selbsttest fehlschlägt, wird „!Err“ auf dem Bedienfeld angezeigt. Notieren Sie den Fehlercode und die Meldung und wenden Sie sich gegebenenfalls an den Keysight-Support. – Wenn der Selbsttest erfolgreich ist, deutet dies auf eine hohe Wahrscheinlichkeit hin, dass das Instrument betriebsbereit ist.
Seite 154: Niederfrequenzbereich (Low Range)
Es gibt keine automatische Einstellung des Datums und der Zeit, wie zum Beispiel für die Anpassung der Sommer- und Winterzeit. Verwenden Sie die Navigationstasten am vorderen Bedienfeld, um das Jahr, den Monat, die Stunden oder die Minuten einzustellen. Niederfrequenzbereich (Low Range) Low Range aktiviert oder deaktiviert die Niederstrommessung. Keysight E36731A Benutzerhandbuch...
Seite 155: Hilfe
Help ermöglicht es Ihnen, eine kurze Hilfeanleitung zu öffnen. Verwenden Sie die Pfeil-Schaltflächen oder die Navigationstasten auf dem Bedienfeld, um das gewünschte Thema zu markieren. Drücken Sie auf Select, um sich das richtige Hilfe-Thema anzuschauen. Mit About können Sie die Modellnummer, Beschreibung und Seriennummer des Geräts anzeigen. Keysight E36731A Benutzerhandbuch...
Seite 156: Dienstprogramm-Menü - Fehler
– Fehler (außer Selbsttest-Fehler) werden gelöscht, wenn das Menü „Error Log“ beendet oder das Gerät ein- und ausgeschaltet wird. Wenn Sie vermuten, dass ein Problem mit dem Instrument vorliegt, lesen Sie den Abschnitt zur Problembehebung im Wartungshandbuch. Keysight E36731A Benutzerhandbuch...
Seite 157: Dienstprogramm-Menü - Dateiverwaltung
Drücken Sie auf Browse, um die Datei oder den Ordner zu durchsuchen, für die bzw. den die Aktion durchgeführt werden soll. Verwenden Sie die Navigationstasten auf dem Bedienfeld, um sich innerhalb der Liste zu bewegen. Mit dem linken und rechten Pfeil kann man eine Datei verkleinern oder vergrößern und damit deren Inhalte verbergen oder anzeigen. Keysight E36731A Benutzerhandbuch...
Seite 158: Dateiname
Sie auf Previous Char und Next Char, um mit dem Cursor in den Bereich zu gelangen, in den der Name eingegeben wird. In der unten stehenden Abbildung gibt es keine Next Char-Bildschirmtaste, da der Cursor am Ende ist. Drücken Sie auf Done, um den neuen Dateinamen zu bestätigen, oder auf Cancel, um abzubrechen. Keysight E36731A Benutzerhandbuch...
Seite 159: Verwenden Der Funktion Zur
Ladung und Entladung eines Akkus durchführen Dieses Kapitel beinhaltet einfache Beschreibungen zur Verwendung der Funktion zur Akku-Profilierung, -Emulation und -Ladung/Entladung, wenn der E36731A mit der BV9211B PathWave BenchVue Advanced Battery Test and Emulation-Anwendungssoftware verbunden ist. Weitere Informationen zur Verwendung von BV9211B finden Sie in der Hilfedatei zur Keysight PathWave BenchVue Advanced Battery Test and Emulation-Anwendung.
Seite 160: Einführung
Einführung Der E36731A arbeitet mit der Keysight BV9211B PathWave BenchVue Advanced Battery Test and Emulation- Anwendungssoftware. Mit dieser Software können Sie ganz einfach Akkutests durchführen, Akkumodelle erzeugen und Akku-Emulationen durchführen. Die PathWave BenchVue Advanced Battery Test and Emulation-Anwendungssoftware hat drei Hauptfunktionen: Laden/Entladen von Akkus, Akku-Profilierung und Akku-Emulation.
Seite 161: Bv9211B Installieren Und Ausführen
Akkuprofils auch die Fernfühlungsanschlüsse mit den Batterieanschlüssen. Vollständige Anweisungen zur Verkabelung finden Sie unter Anschließen der Ausgänge. Weitere Informationen zur Verwendung von BV9211B finden Sie in der Hilfedatei zur Keysight PathWave Ben- chVue Advanced Battery Test and Emulation-Anwendung. Keysight E36731A Benutzerhandbuch...
Seite 162: Überblick Über Bv9211B
Emulation-Anwendung erstellt das Akkuprofil, indem sie einen physischen Akku entweder mit einem statischen Stromzustand oder einem vorher erstellten dynamischen Ladeprofil entlädt oder auflädt. Der Akku, den Sie emulieren möchten, muss neu oder voll aufgeladen sein. Wie im folgenden Flussdiagramm abgebildet, besteht die Erzeugung eines Profils aus mehreren Schritten. Keysight E36731A Benutzerhandbuch...
Seite 163 Keysight E36731A Benutzerhandbuch...
Seite 164: Akku-Emulation Durchführen
Profilen, die von der Software erzeugt wurden, oder der Import von vorher erstellten externen Akkumodellen. Der Einfachheit halber müssen Sie nur vier Parameter eingeben, um einen Akku zu emulieren: Nennkapazität, Stromgrenzwert, Ausgangs-Ladezustand und Abschaltbedingung. Wie im folgenden Flussdiagramm abgebildet, besteht die Emulation eines Akkus aus mehreren Schritten. Keysight E36731A Benutzerhandbuch...
Seite 165: Ladung Und Entladung Eines Akkus Durchführen
Erstellung einer benutzerdefinierten Sequenz aus Aufladen, Ruhenlassen und Entladen eines Akkus unter verschiedenen Testbedingungen. Die Anwendung erlaubt bis zu 1000 Lade- und Entladevorgänge des Akkus, um die Alterung und Zuverlässigkeit des Akkus unter den Testbedingungen der Sequenz zu bestimmen. Keysight E36731A Benutzerhandbuch...
Seite 166 Wie im folgenden Flussdiagramm abgebildet, besteht das Laden und Entladen eines Akkus aus mehreren Schritten. Keysight E36731A Benutzerhandbuch...
Seite 167: Eigenschaften Und Spezifikationen
4 Eigenschaften und Spezifikationen Die technischen Merkmale und Spezifikationen des E36731A-Akku- Emulators finden Sie im Datenblatt unter https://www.keysight.com/us/en/assets/3123-1042/data- sheets/E36731A-Battery-emulator-and-profiler.pdf. Keysight E36731A Benutzerhandbuch...
Seite 168 Die in diesem Handbuch enthaltenen Ihr Ansprechpartner / Informationen können jederzeit ohne Your Partner: Vorankündigung geändert werden. dataTec AG © Keysight Technologies 2022 E-Mail: info@datatec.eu >>> www.datatec.eu 1. Ausgabe, November 2022 Gedruckt in Malaysia  E36731-90003 www.keysight.com...

Keysight E36731A Handbuch

Quicklinks

Verwandte Anleitungen für Keysight E36731A

Inhaltszusammenfassung für Keysight E36731A

Inhaltsverzeichnis
