Betrieb im Lastmodus

Der Keysight E36731A Akku-Emulator bietet folgende Last-Betriebsmodi:
– Konstantstrommodus (CC)
– Konstantspannungsmodus (CV)
– Konstantleistungsmodus (CP)
– Konstantwiderstandsmodus (CR)
Wenn das Instrument auf einen Modus programmiert ist, bleibt es in diesem Modus, bis der Modus geändert wird
oder bis ein Fehlerzustand, wie z. B. eine Überleistung oder Übertemperatur, auftritt.

CC-Modus

In diesem Modus nimmt die Last unabhängig von der Eingangsspannung einen Strom entsprechend dem
programmierten Wert auf.

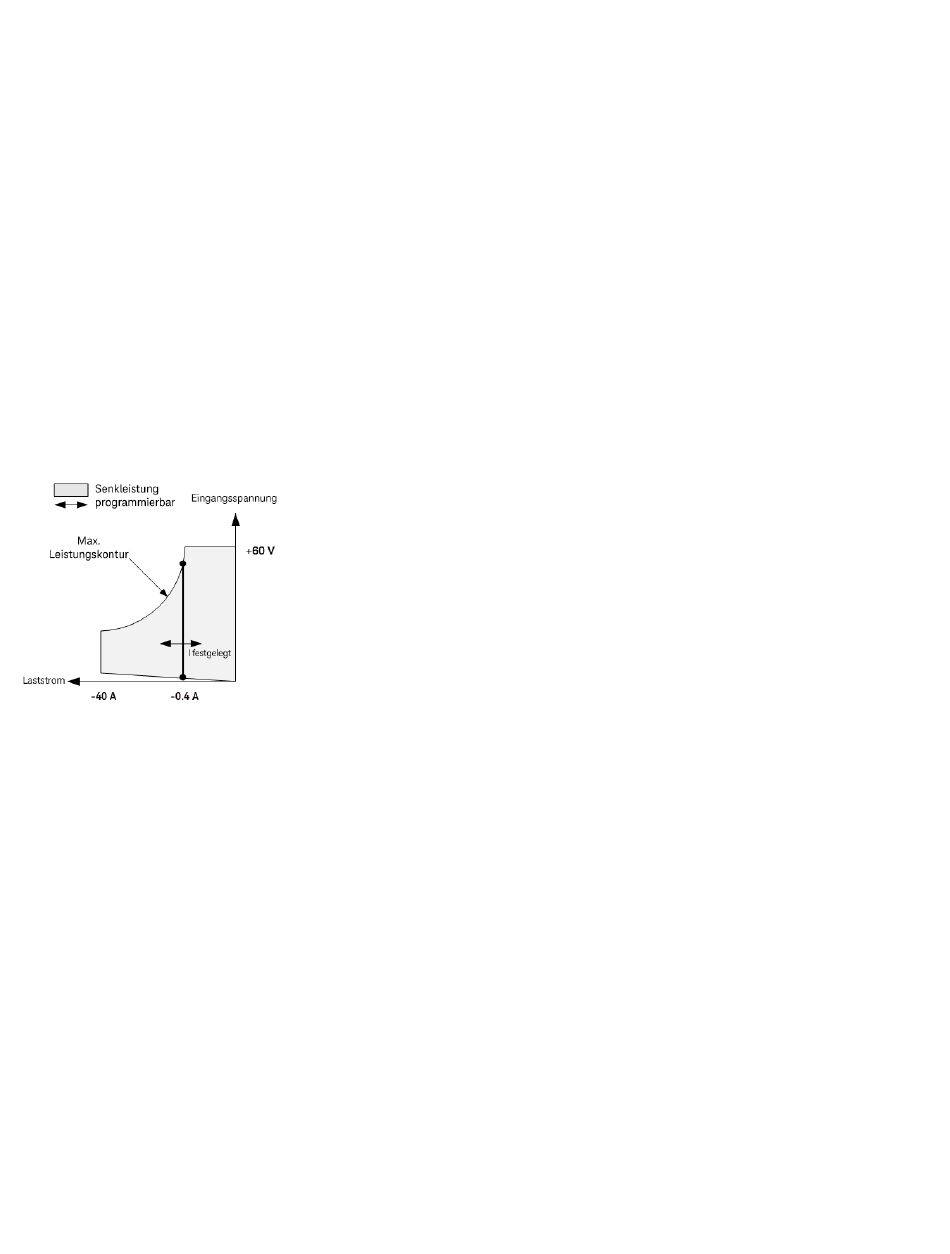

Die dicke durchgezogene vertikale Linie veranschaulicht die Lage möglicher Betriebspunkte in Abhängigkeit vom
Laststrom. Ein CC (Konstantstrom)-Statusflag zeigt an, dass sich der Laststrom auf der angegebenen Einstellung
befindet. Eine Spannungsgrenze ist im CC-Modus nicht programmierbar. Wenn das DUT eine Spannung von über
110 % der Nenneingangsspannung anlegt, löst der Überspannungsschutz aus und der Lasteingang schaltet sich ab.
Der Strom kann in einem von drei überlappenden Bereichen programmiert werden, einem niedrigen, mittleren und
hohen Strombereich. Der niedrige Bereich bietet eine bessere Programmierung und Messauflösung bei niedrigen
Stromeinstellungen.

CV-Modus

In diesem Modus versucht die Last, genügend Strom aufzunehmen, um die Eingangsspannung auf dem
programmierten Wert zu halten.
