gekoppelten Ausgang verfügen.
1. Konfigurieren Sie die Ausgänge jedes Instruments wie unter
Sequenz beschrieben. Stellen Sie den Ausgangskupplungsmodus auf „ON".
2. Stellen Sie den Verzögerungs-Offset jedes einzelnen Geräts so ein, dass er dem längsten Verzögerungs-Offset
der Gruppe des Instruments entspricht.
3. Verbinden und konfigurieren Sie die digitalen Anschlusspins der synchronisierten Instrumente wie in diesem
Abschnitt beschrieben.
Alle synchronisierten E36731A müssen die gleiche Firmware-Version aufweisen. Nur die Pins 1 bis 3 können als
Synchronisations-Pins konfiguriert werden. Pro Instrument können nur ein On-Couple- und ein Off-Couple-Pin
konfiguriert werden. Die Polarität der Pins ist nicht programmierbar. Sie ist auf „Negative" eingestellt.

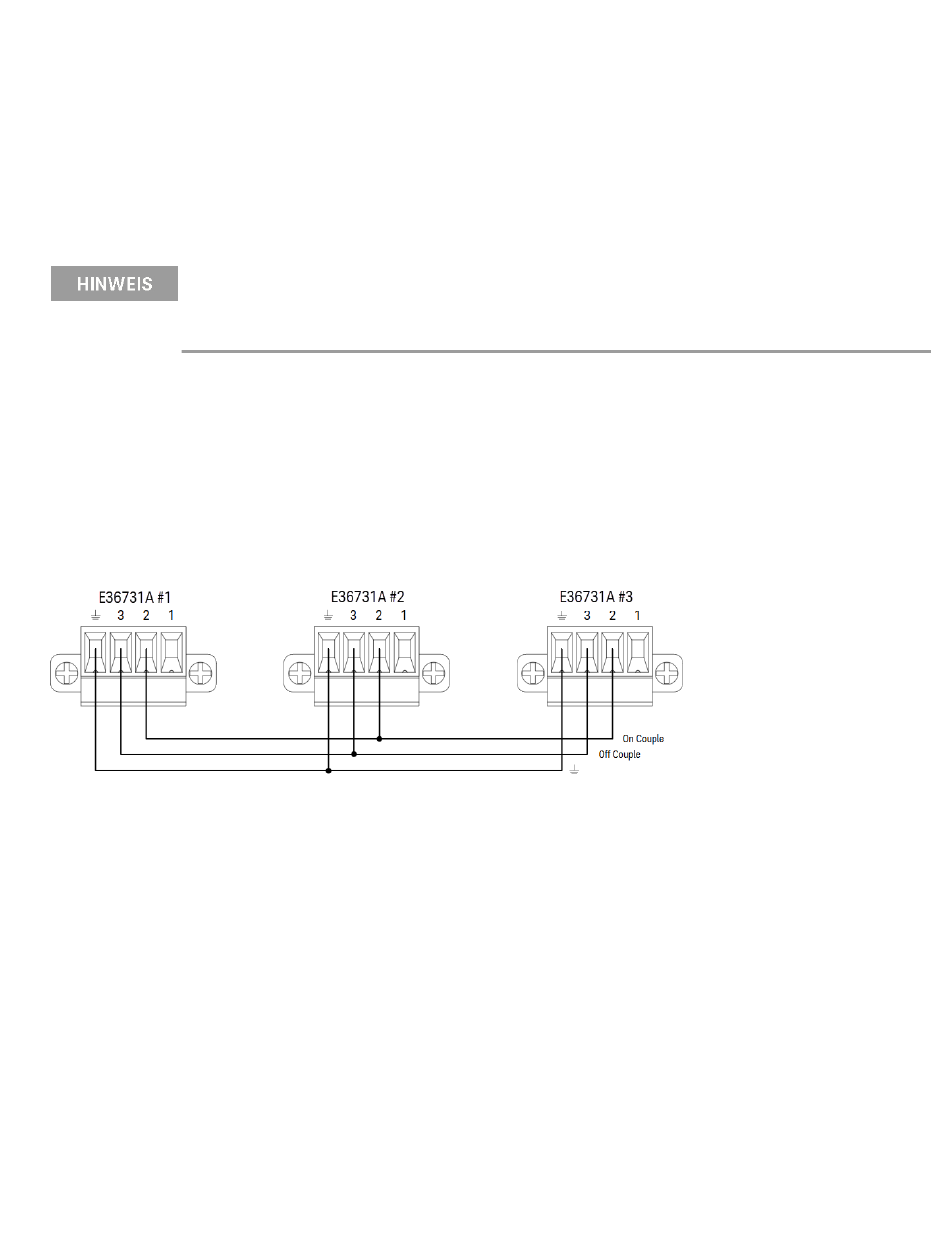

Die digitalen Anschluss-Pins der synchronisierten Instrumente, die gekoppelte Ausgänge aufweisen, müssen
miteinander verbunden werden, wie in der folgenden Abbildung dargestellt. In diesem Beispiel wird Pin 2 als
Ausgang-Ein-Steuerung konfiguriert. Pin 3 wird als Ausgang-Aus-Steuerung konfiguriert. Die Erdungs-Pins oder die
Pins für den Bezugsleiter müssen miteinander verbunden werden.
Nur zwei der digitalen Anschlusspins jedes Instruments können als „On Couple" und „Off Couple" für jedes
synchronisierte Instrument konfiguriert werden. Die vorgesehenen Pins fungieren sowohl als Eingang als auch als
Ausgang. Einer der Pins weist einen negativen Übergang für die Bereitstellung des Synchronisationssignals für die
anderen Pins auf.
Vom Bedienfeld aus:
1. Drücken Sie auf Utilities > I/O Config > Digital IO, um zur Digital-E/A-Anzeige zu gelangen.
2. Drücken Sie auf Pin 2. Drücken Sie auf Function und wählen Sie Couple On aus.
3. Drücken Sie auf Pin 3. Drücken Sie auf Function und wählen Sie Couple Off aus.
4. Wiederholen Sie diese Schritte für Instrument Nr. 2 und Nr. 3.
An der Remote-Schnittstelle:
So konfigurieren Sie Pin 2 von Instrument Nr. 1 als EIN-Steuerung:
DIG:PIN2:FUNC ONC
So konfigurieren Sie Pin 3 von Instrument Nr. 1 als AUS-Steuerung:
DIG:PIN3:FUNC OFFC
Wiederholen Sie diese Befehle für Instrument Nr. 2 und Nr. 3.
