6. Inspektionen und Wartung
6.2.4
1. ÖFFNEN Sie den Schalter.
2. Trennen Sie die Stromversorgung und ziehen Sie alle
Stecker aus den Klemmen des Steuerkastens.
3. Bei eingebauter NEKO-Steuereinheit 1 Minute warten,
bis sich die Kondensatoren entladen.
Eine Einstellung der Schalter kann erforderlich sein,
wenn sie keine korrekte Positionsanzeige liefern. Dieser
Zustand kann durch eine Fehlausrichtung der
Betätigungsplatte (6) verursacht werden [Abb. 56-3],
dargestellt durch die gestrichelte Linie.
Wenn nur 3 oder 5 Schalter in der Mitte des Blocks
installiert sind, tritt kein Plattenversatz auf
(Leistungsschalter, die nach 2003 gebaut wurden).
Bei 10 Schaltern oder wenn Schalter ganz links montiert
sind, kann dies erforderlich sein (Schalter vor 2003). In
den meisten Fällen müssen möglicherweise nur ganz
links oder ganz rechts montierte Schalter neu eingestellt
werden.
• Überprüfen Sie die Funktion aller Schalter, um
festzustellen, welche neu eingestellt werden müssen
(linke oder rechte Seite).
• ÖFFNEN Sie den Schalter.
• [Abb. 56-1] Vier Schrauben (2) lösen. Bewegen Sie die
vordere Abdeckung (1) langsam nach unten. Der
Hilfsschalterblock (3) ist jetzt im Boden des Fachs
zugänglich.
• [Abb. 56-2] Schraube (4) auf der Seite (links oder
rechts) lösen, die neu eingestellt werden muss. Drehen
Sie die entsprechende Einstellschraube (5) im
Uhrzeigersinn, bis alle Kontakte richtig schalten.
• [Abb. 56-1] Korrekte Signalisierung aller Schalter an
den Anschlusssteckern X4, X5 prüfen! Stellen Sie
gegebenenfalls die Schalter von der anderen Seite neu
ein.
• Ziehen Sie nun die Schrauben (4) fest an.
• [Abb. 56-1] Schließen Sie den Steuerkasten mit
Frontabdeckung (1), indem Sie die vier Schrauben (2)
befestigen. Achten Sie darauf, dass keine Kabel
zwischen Box und Frontplatte eingeklemmt werden.
• SCHLIEßEN Sie den Leistungsschalter mehrmals.
Prüfen Sie, ob die Hilfskontakte korrekt umschalten.

Einstellen des Hilfsschalters

ACHTUNG
Schalten Sie die Stromversorgung
der Ausrüstung aus, bevor Sie im
Inneren des Leistungsschalters
arbeiten.
GEFAHR oder Stromschlag
Warnung
Eine zu weit hineingedrehte Einstellschraube (5)
kann den Stift des Schalters zu stark
zusammendrücken und zu einem Ausfall führen.
• Überprüfen Sie abschließend die elektrischen
Funktionen in der „TEST-Position" der
Einschubversion nach dem Einbau des Schalters in
die Unterstation. Wenn eine Neueinstellung nicht
hilft, wenden Sie sich bitte an das ABB Service
Team. Es kann erforderlich sein, den Schalterblock
erneut zu installieren oder die Schalter für eine
bessere Leistung in die Mitte des Blocks zu
verschieben.
1
3
2

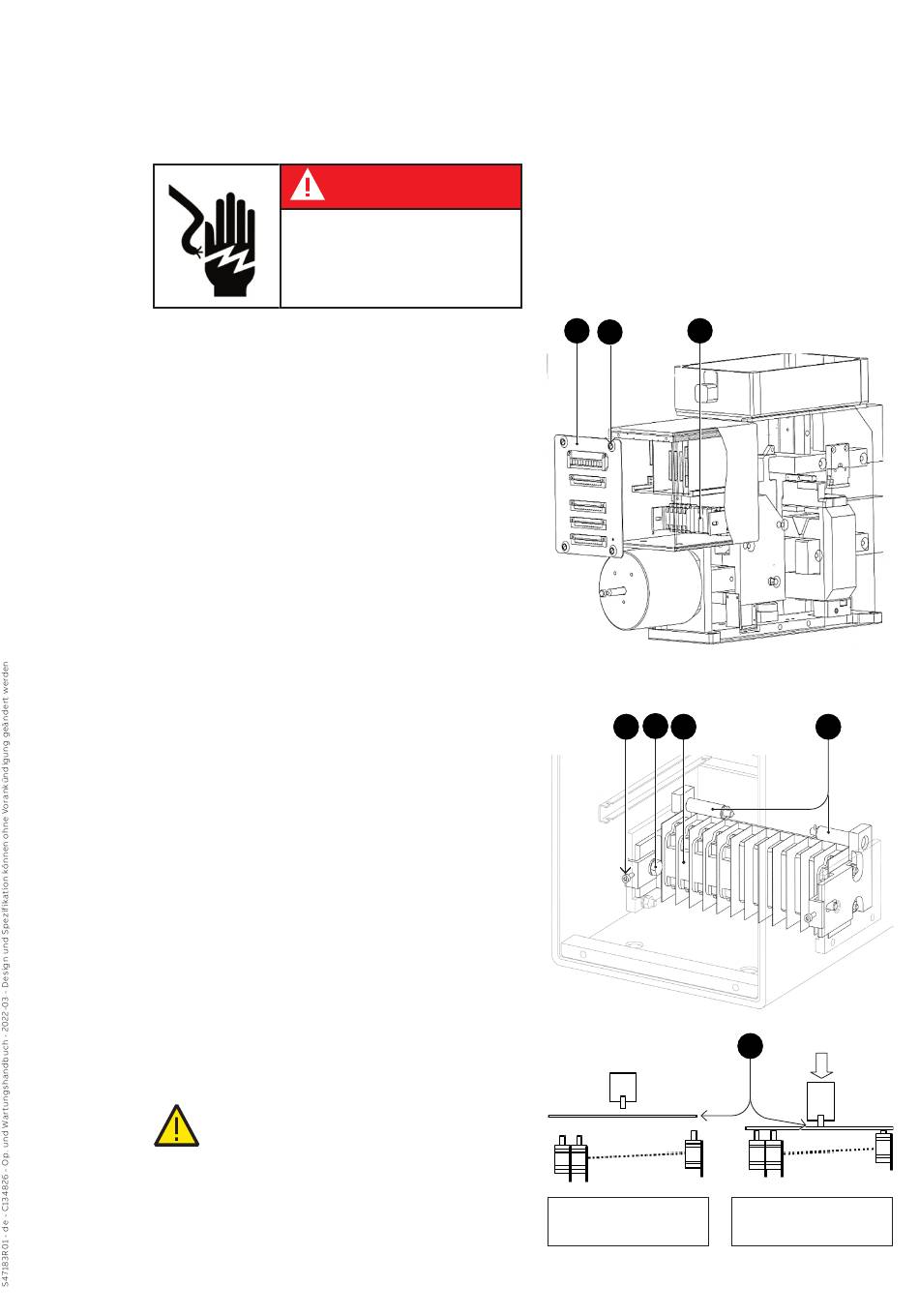

Abb. 56-1 Steuerkasten mit Hilfsschalterblock
4
2
1 5
3 3
Abb. 56-2 Hilfsschalterblock
Gerapid in Stellung „EIN":
Hauptkontakte geschlossen.
Zusatz Schalter nicht betätigt
Abb. 56-3 Betätigungsplatte für Hilfsschalterblock
2
6
6
2
Gerapid in Stellung „AUS":
Hauptkontakte öffnen.
Hilfsschalter betätigt
