ABB – MITTELSPANNUNGS-LEISTUNGSSCHALTER FÜR BAHNANWENDUNGEN
4.1.12 Zubehör
Elektromechanischer Betriebszähler für Schalter mit
Spannungswandler
Gerapid Schalter
HS12
-X10
10
6
CLASSIC-
Verbindungsklemme
WAGO 222-412

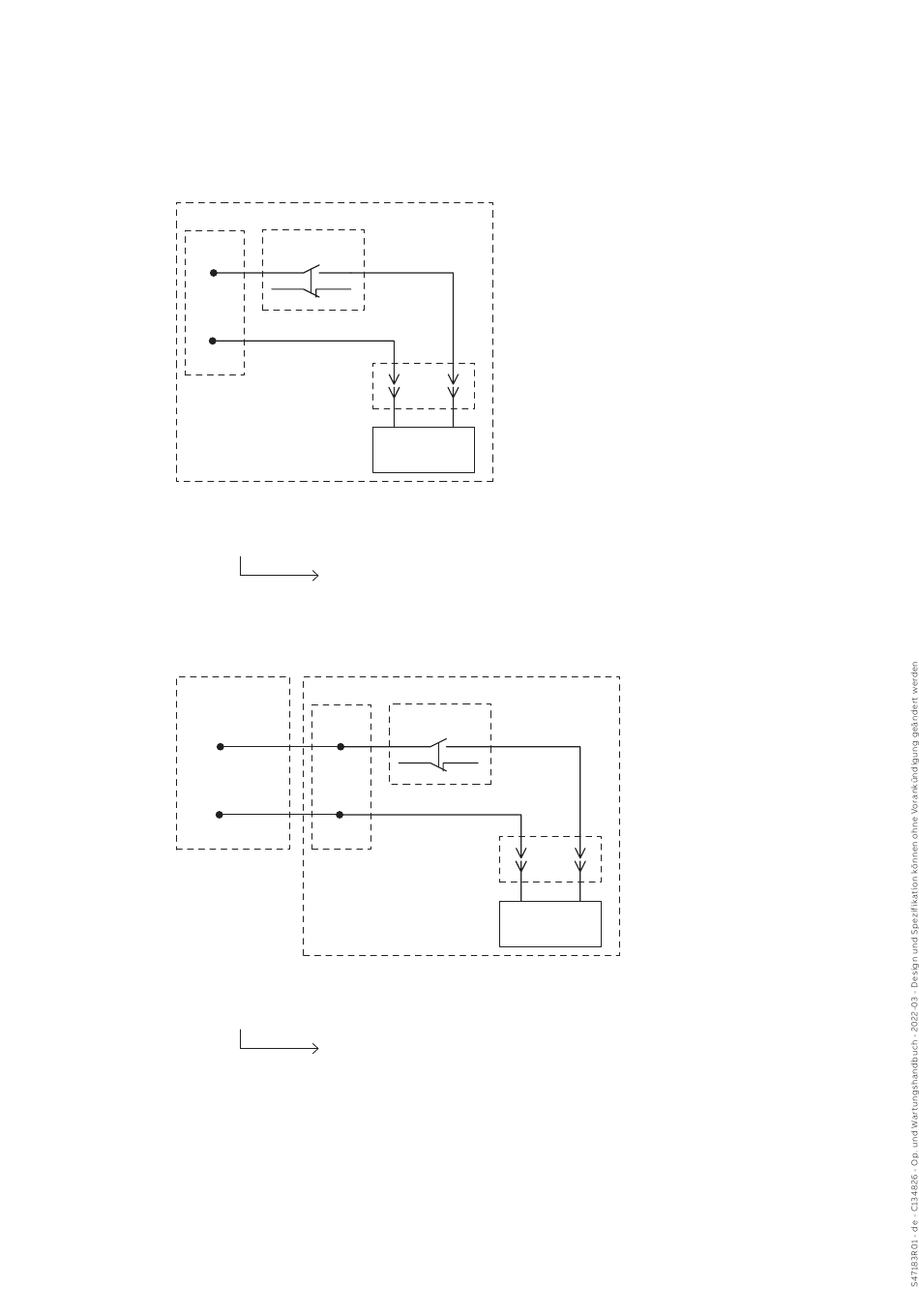

Abb. 31 Elektromechanischer Schaltspielzähler für Schalter mit Spannungswandler
36/ 1 _ _ _ 1xx _ _09
Schlüsselnummer – 1xx: Mit Betriebszähler
Elektromechanischer Schaltspielzähler für Schalter
ohne Spannungswandler
Externe
Gerapid Schalter
Spannung
-X3
X3:4
+
24V DC
X3:5
-
Abb. 31a Elektromechanischer Schaltspielzähler für Schalter ohne Spannungswandler
36/ 2 _ _ _ 1xx _ _09
Schlüsselnummer – 1xx: Mit Betriebszähler
Zähler
Kubler K05.20
HS12
CLASSIC-
Verbindungsklemme
WAGO 222-412
Zähler
Kubler K05.20
33
33
