Belegung für Bremsmotor mit Bremse BK../BZ..D
Funktion
Motoranschluss für Motoren mit Digital Interface (MOVILINK
Anschlussart
M40, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 740,
SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher

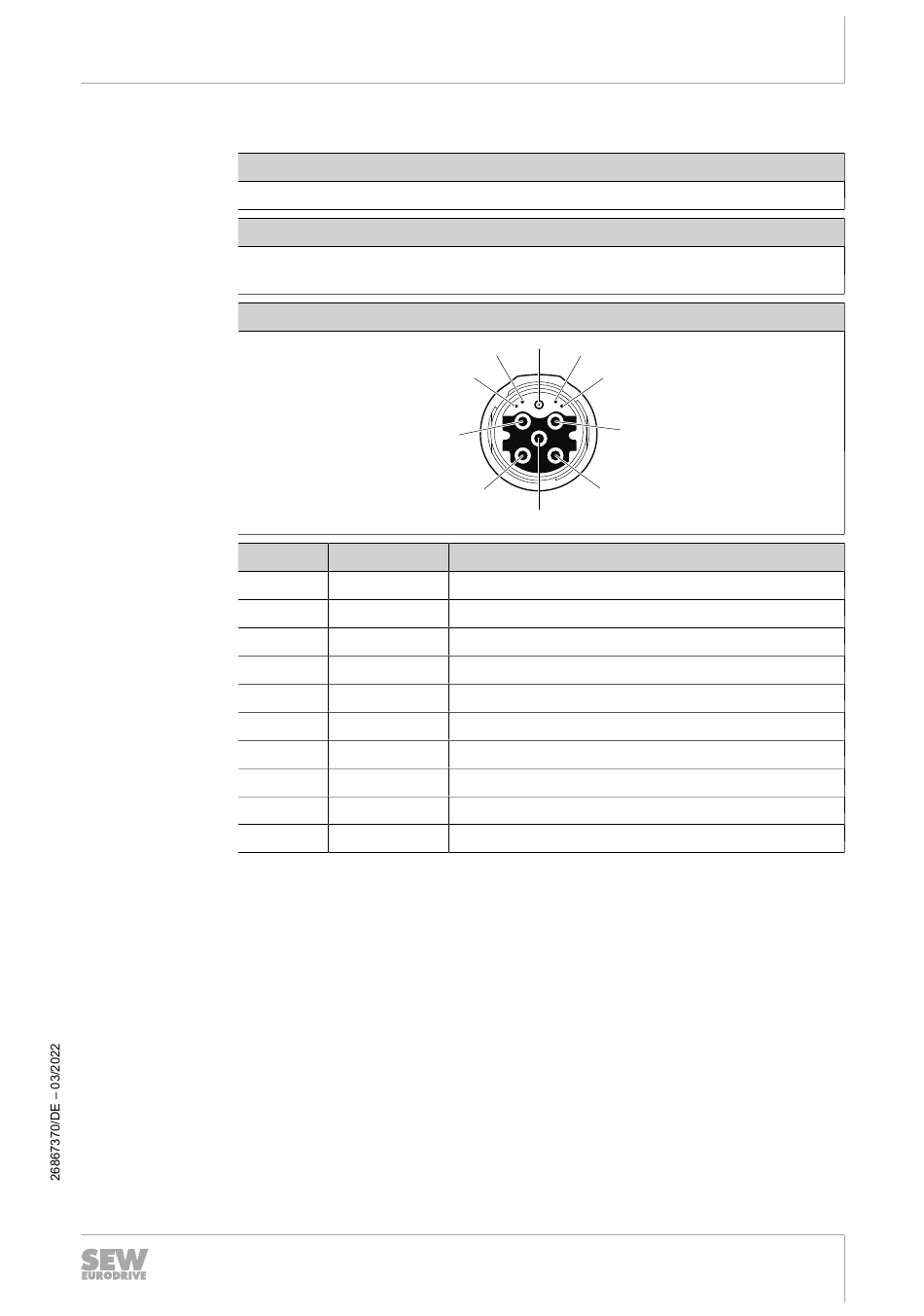

Anschlussbild
Kontakt Signal
U U
V V
W W
1 Bremse -
+ Reserviert
- Reserviert
2 Bremse +
N Reserviert
PE PE
DDI DDI
Zusatz zur Betriebsanleitung – Servomotoren CM3C.. mit MOVILINK
Anschluss mit Steckverbindern
DDI
1 -
2 +
W
N
V
U
PE
Beschreibung
Anschluss Motor Phase U
Anschluss Motor Phase V
Anschluss Motor Phase W
Anschluss Bremse -
Nicht anschließen
Nicht anschließen
Anschluss Bremse +
Nicht anschließen
Anschluss Schutzleiter
®
MOVILINK DDI
Elektrische Installation
®
DDI)
®
DDI-Schnittstelle
