HINWEIS
Zum Schutz vor einer Störung der Motorschutzeinrichtungen oder der Bremsenan-
steuerungen dürfen Sie nicht ungeschirmte Zuleitungen gemeinsam mit getakteten
Leistungsleitungen in einem Kabel verlegen.
Abgeschirmte Zuleitungen dürfen Sie gemeinsam mit getakteten Leistungsleitungen
in einem Kabel verlegen.
Zu den getakteten Leistungskabeln zählen:
•
•
4.1.1 Steckerlagen SD1/SDB
Die abgewinkelten Steckverbinder können Sie horizontal in alle gewünschten Positio-

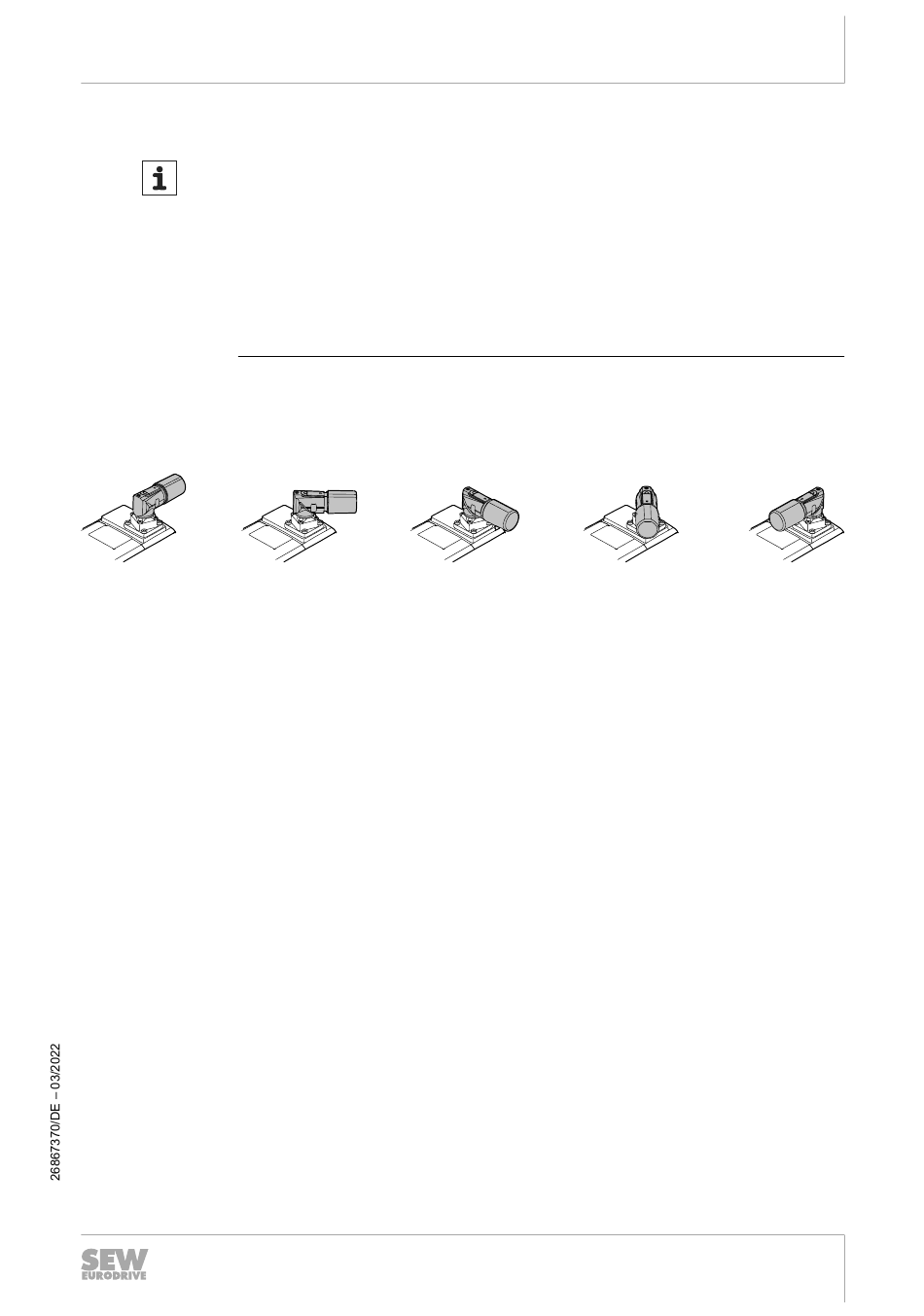

nen ausrichten. Die folgende Abbildung zeigt beispielhaft verschiedene Ausrichtungen
des Steckverbinders:
Ausgangsleitungen von Servoverstärkern, Stromrichtern und Bremsgeräten
Zuleitungen zu Bremswiderständen u. ä.
Zusatz zur Betriebsanleitung – Servomotoren CM3C.. mit MOVILINK
Elektrische Installation
Hinweise zum Anschluss des Steckers
9007231550278027
®
