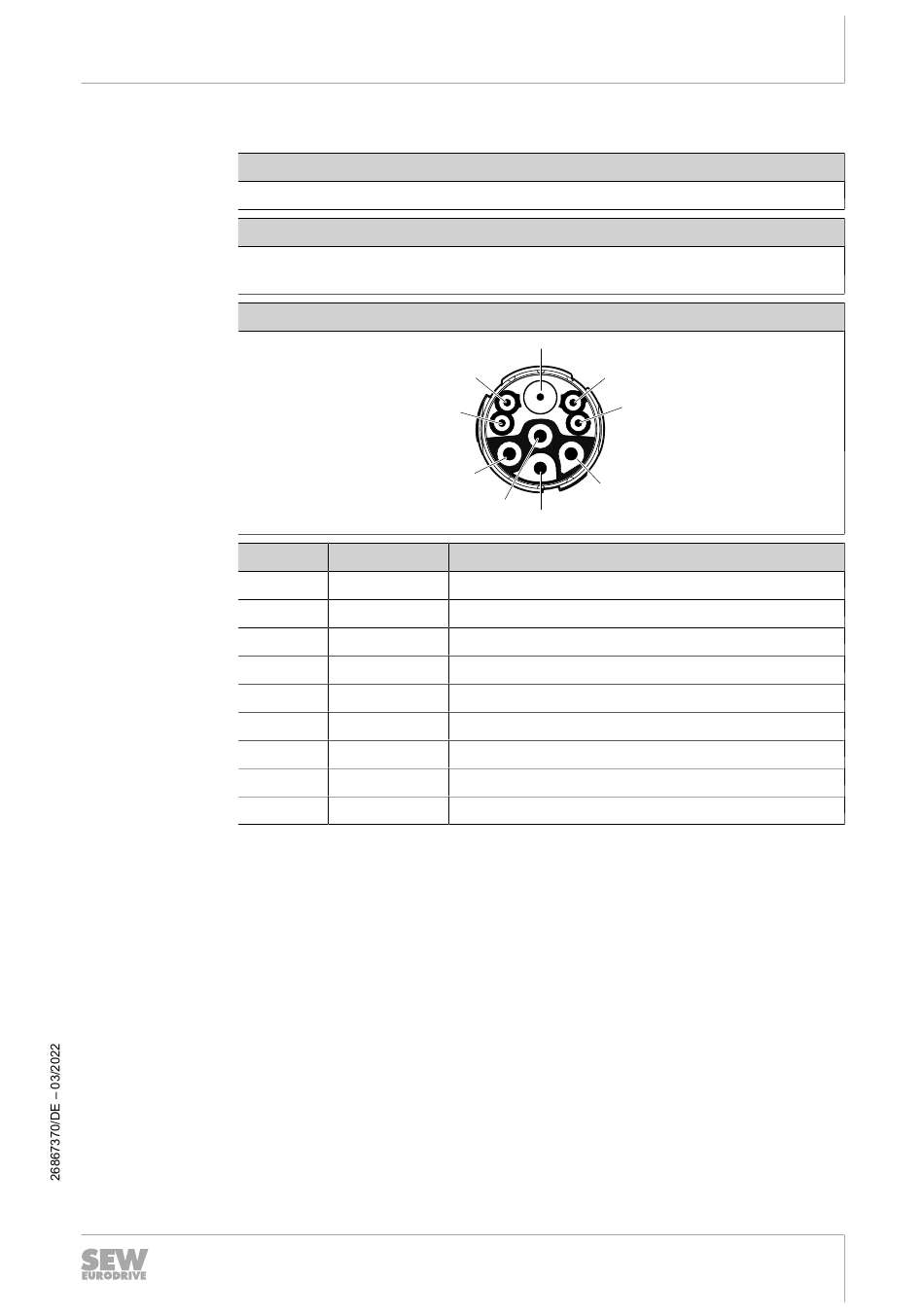

SEW-Eurodrive CM3C Serie Zusatz Zur Betriebsanleitung Seite 15

Belegung für Bremsmotoren mit Bremse BZ..
Funktion
Motoranschluss für Motoren mit Schnittstelle MOVILINK
Anschlussart
M23, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 723,
SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher
Anschlussbild
Nr. Name
U U
V V
W W
A Reserviert
B 15
C 13
D 14
PE PE
1 DDI
Zusatz zur Betriebsanleitung – Servomotoren CM3C.. mit MOVILINK
Anschluss mit Steckverbindern
DDI
D A
B
C
V
U
W
PE
Funktion
Motoranschluss Phase U
Motoranschluss Phase V
Motoranschluss Phase W
Nicht anschließen
Anschluss Bremse 15
Anschluss Bremse 13
Anschluss Bremse 14
Schutzleiteranschluss
®
MOVILINK DDI
Elektrische Installation
®
DDI
®
DDI-Schnittstelle
4
15
