Sanitäranschlüsse Zubehör
Warmwasserbehälter

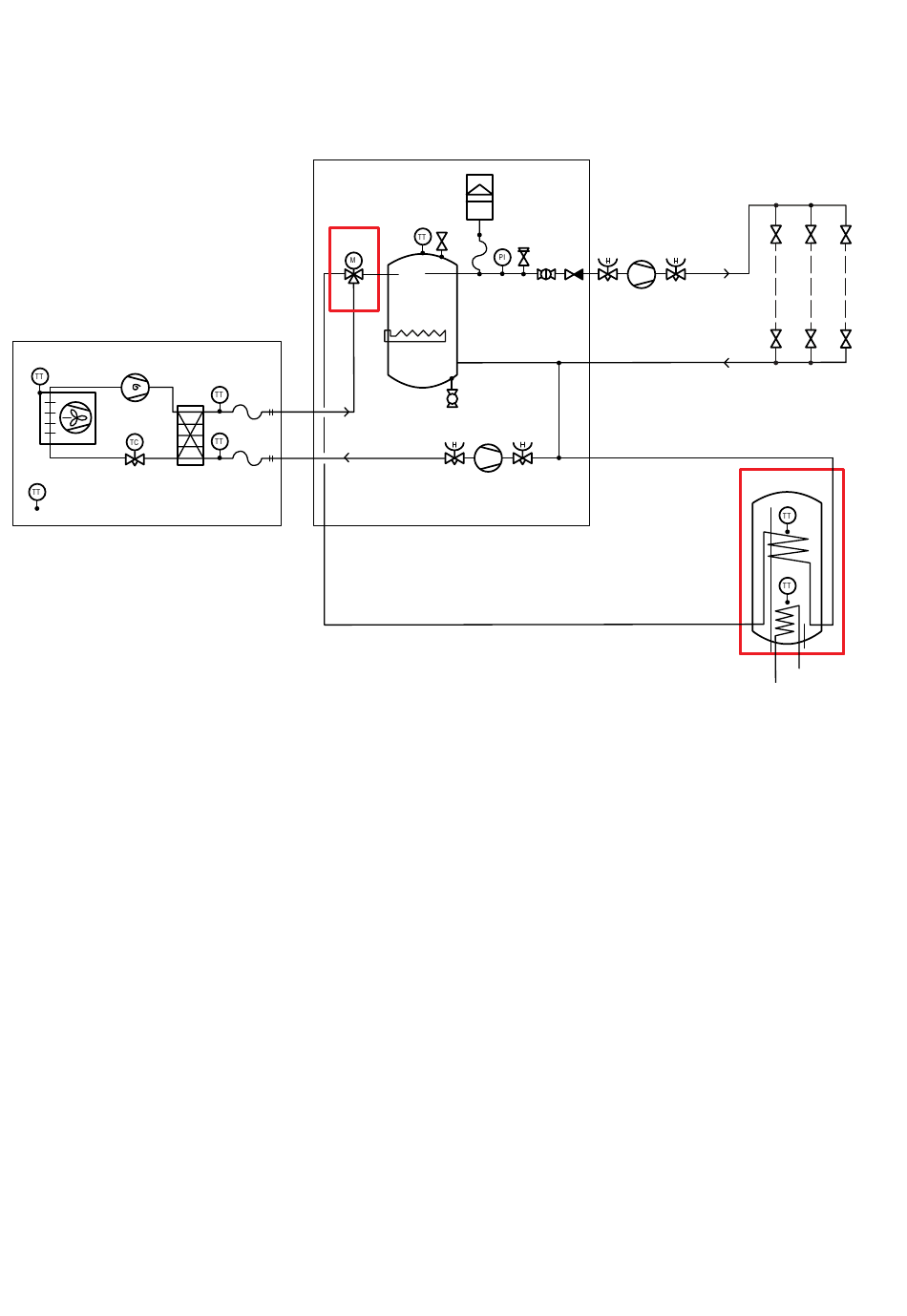

Die AIR kann an einen externen Warmwasserbehälter (SHW) sowie an den Warmwasserbehälter im Compact P2 (DHW) angeschlossen
werden. Dafür ist ein 3-Wege-Ventil erforderlich, das als Zubehör erhältlich ist.
50
51
AIR Außenteil
18. Anschluss 1"
19. Flexschlauch 1"
20. Sperrventil
21. P1 Umwälzpumpe 130 mm
23. Elektrische Zusatzheizung 2 x 3 kW
24. Temperatursensor T18 Pufferspeicher (Vorlauf)
25. Flexschlauch 10 mm
26. Automatische Entlüftung 3/8"
27. Ausdehnungsgefäß 8 Liter
28. Manometer
29. Sicherheitsventil 2,5 bar
38
43
A
B
AB
52
19
18
53
1" Vorlauf
19
18
1" Rücklauf
27
24
26
28 29
25
33
30
23
Puffer-
speicher
37
20 21 20
P1
AIR Innenteil
30. Sperrventil mit Schmutzfilter
31. P2 Umwälzpumpe
33. Rückschlagventil 3/4"
37. Kfe Hahn 1/2 "
43. 3-Wege-Ventil
44. Temperaturfühler T21 Warmwasserbehälter oben
45. Temperaturfühler T22 Warmwasserbehälter unten
50. Temperaturfühler T23 Verdampfer
51. Temperaturfühler T20 Außentemperatur
52. Temperaturfühler T17 nach Kondensator
53. Temperaturfühler T16 vor Kondensator
20 31 20
P2
Vorlauf
Rücklauf
SHW (DHW)
44
45
