HMI Bedienungspanel

Verlegung des Bedienungspanels

Das Bedienungspanel ist ab Werk vorne am Gerät montiert. Das Bedienungspanel muss sichtbar platziert werden, damit der Benutzer
den Betrieb verfolgen kann und z.B. mögliche Alarmmeldungen bemerkt. Daher kann es notwendig sein, das Bedienungspanel woan-
ders zu platzieren. Der Betrieb kann auch durch die Nilan User App verfolgt werden.
Eine Deckplatte für das Loch vorne am Gerät, wo das Bedienungspanel ab Werk platziert ist, kann zugekauft werden.
Das Panel wird aus dem Gerät genommen, und die Kabel durch die Kabeldurchführung und der Klemmreihe angeschlossen, wie unten
gezeigt.
Nilan bietet ein 15 Meter Anschlusskabel Kabel mit RJ12 Stecker an. Sie können auch ein Kabel von bis zu 50 Metern Länge anpassen.
Dazu verwenden Sie ein gewöhnliches LAN-Kabel.

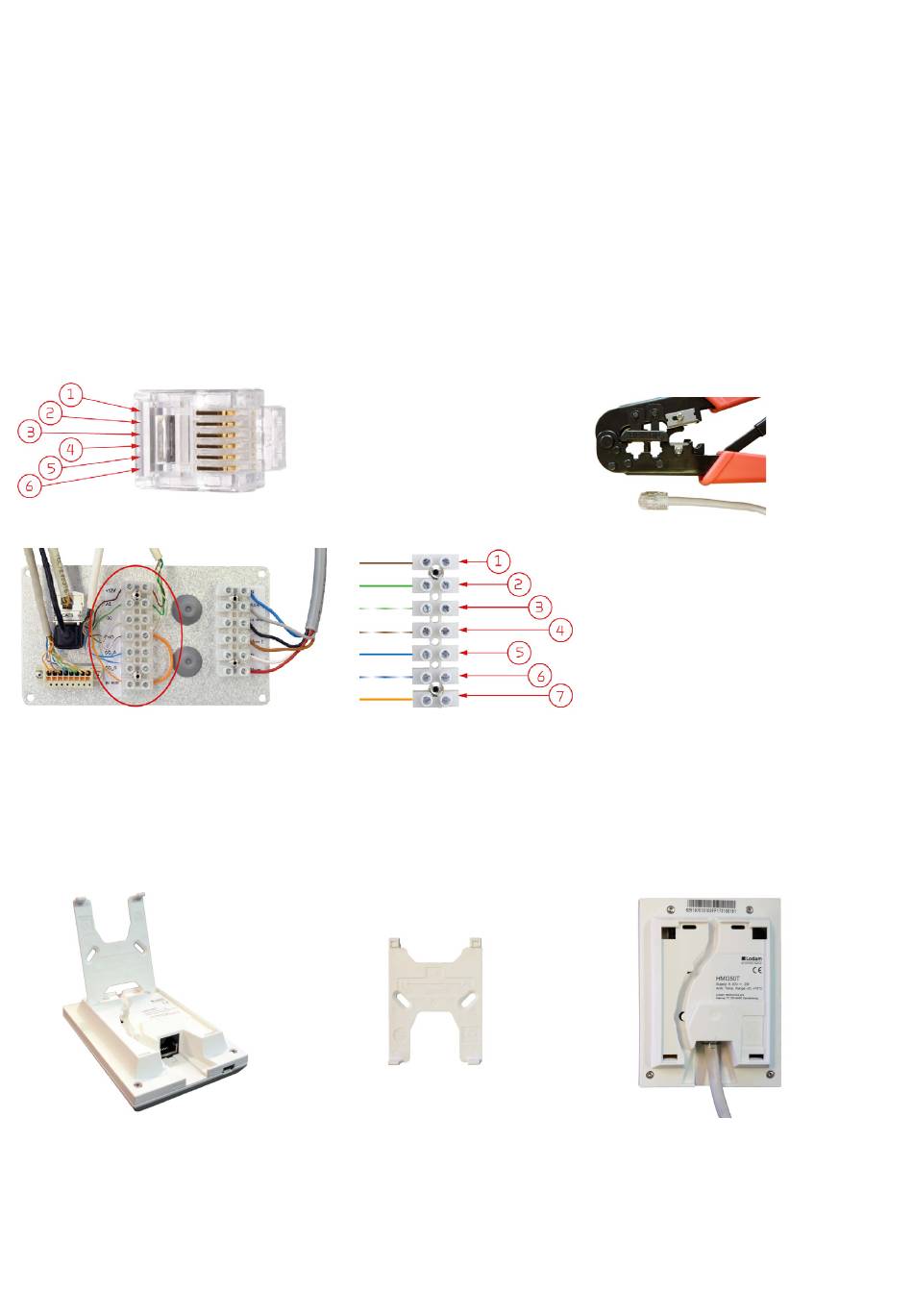

Montage des RJ12-Steckers
Anschluss in der 7-poligen Klemmreihe

Wandhalterung

Das HMI Bedienungspanel wird mit der integrierten Wandhalterung an der Wand montiert.
Der Panel sollte sichtbar platziert werden, damit Änderungen und Einstellungen am Bedienungspanel vorgenommen werden sowie
Warnhinweise und Alarme für den Betrieb beobachtet werden können.
Die Wandhalterung befindet sich auf der
Rückseite und kann abgetrennt werden.
Lösen Sie die Halterung an der Unterseite
des Panels und entfernen Sie dies.
24
Bein 3: Grün (A2)
Bein 4: Grün/Weiß (B2)
Bein 5: Braun (12V)
Bein 6: Braun/Weiß (GND)
Die Wandhalterung wird mit zwei
Schrauben an der Wand montiert.
Verwenden Sie ein RJ12 Crimpwerkzeug
Klemme 1: Braun (12V)
Klemme 2: Grün (A2)
Klemme 3: Grün/Weiß (B2)
Klemme 4: Braun/Weiß (GND)
Der RJ12 Stecker wird in die Buchse am
Boden des HMI Panel geklickt und dann
entlang der Mauer nach unten, in die
Wand oder in die Nut auf der Rückseite
des Panels geführt.
