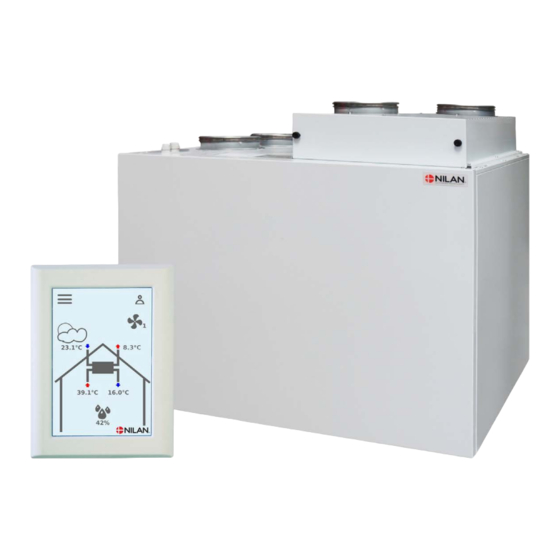

nilan Combi 302 Polar Top Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Combi 302 Polar Top:
- Bedienungsanleitung (36 Seiten) ,
- Montageanleitung (44 Seiten)
Verwandte Anleitungen für nilan Combi 302 Polar Top
Inhaltszusammenfassung für nilan Combi 302 Polar Top
- Seite 1 BEDIENUNGSANLEITUNG CTS602 HMI BY NILAN Combi 302 Polar Top (Deutsch) Version 3.00 - 11.07.2019...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit Stromversorgung ..................................................Entsorgung ........................................................Lüftungsanlagen ..................................................Wärmepumpe ....................................................Allgemeine Informationen Einleitung ......................................................Typenschild ....................................................... Schnellleitfaden Funktionen im Bedienungspanel ............................................Elemente auf der Vorderseite ............................................Startseite Einstellungsmöglichkeiten ......................................... Warnhinweise und Alarme ..............................................Einstellungen Menüübersicht ............................................Service und Wartung Wartung ......................................................... -
Seite 3: Sicherheit
Combi 302 Polar Top (Deutsch) BY NILAN Sicherheit Stromversorgung WARNUNG Stets die Stromversorgung zum Gerät unterbrechen, wenn ein Fehler auftritt, der sich nicht über die Steuereinheit beheben lässt. WARNUNG Tritt ein Fehler an stromführenden Teilen des Geräts auf, ist in jedem Fall ein autorisierter Elektroinstallateur zur Ausbesserung des Fehlers hinzuzuziehen. -
Seite 4: Allgemeine Informationen
Typenschild Oberseite des Gerätes finden Sie Nilans Typenschild. Hinweis: Wenn Sie sich mit Fragen zum Produkt an Nilan A / S wenden, müssen Sie den Namen und die Seriennummer des Geräts angeben. (SN) bereit. Anhand dieser Informationen kann die Serviceabteilung alle Informationen über die jeweilige Einheit finden und dabei mit Informationen helfen und Fragen dazu beantworten, woraus die Einheit besteht bzw. -
Seite 5: Schnellleitfaden
Combi 302 Polar Top (Deutsch) BY NILAN Schnellleitfaden Funktionen im Bedienungspanel Elemente auf der Vorderseite Die Startseite des HMI-Touchpanel enthält die Einstellungsmöglichkeiten und Informationen, die ein Benutzer am meisten verwendet. 1. Zeigt die aktuelle Raumtemperatur im Haus an, gemessen anhand der Abluft. -
Seite 6: Startseite Einstellungsmöglichkeiten
Startseite Einstellungsmöglichkeiten Die Einstellungsmöglichkeiten, die der Benutzer im Alltag benötigt, werden alle auf der Vorderseite der Steuereinheit eingestellt. Durch Drücken auf aktuelle Raumtemperatur wird die gewünschte Raumtemperatur angezeigt. Die gewünschte Raumtemperatur kann durch Drücken des Pfeils nach oben oder unten geändert werden und mit dem Rückgängig Symbol unten links oder dem Bestätigen Symbol unten rechts abgeschlossen werden. -
Seite 7: Warnhinweise Und Alarme
Combi 302 Polar Top (Deutsch) BY NILAN Warnhinweise und Alarme Wenn ein Fehler im Betrieb des Gerätes auftritt, erscheint entweder ein Warnhinweis oder ein Alarm. Der Warnhinweis wird oben rechts in der Menüzeile angezeigt. Wenn auf das Symbol gedrückt wird, Der Alarm lässt sich durch Drücken auf... - Seite 8 Der Warnhinweis weist darauf hin, dass etwas zu beachten ist, bspw. dass die Filter gewechselt werden müssen. Das Gerät läuft normal. Ein Alarm weist darauf hin, dass ein ernsthafter Fehler am Gerät besteht, der häufig Fachpersonal erfordert. Das Gerät ist abgeschaltet.
-
Seite 9: Einstellungen Menüübersicht
Combi 302 Polar Top (Deutsch) BY NILAN Einstellungen Menüübersicht Das Menü für Einstellungen ist so aufgebaut, dass es übersichtlich ist und man sich leicht zurechtfindet. -
Seite 10: Service Und Wartung Wartung
Wartung Regelmäßige Wartung Ihr Nilan Lüftungsgerät hält jahrelang, wenn es korrekt gewartet wird. Eine korrekte Wartung stellt außerdem sicher, dass das Gerät stets optimal läuft und einen niedrigen Energieverbrauch erzielt. Im Folgenden wird die regelmäßige Wartung dargestellt, die Sie selbst ausführen können sowie die jährliche Serviceinspektion, die von Fachpersonal ausgeführt werden sollte. -
Seite 11: Der Filterwechsel In Bildern
Combi 302 Polar Top (Deutsch) BY NILAN Der Filterwechsel in Bildern 1. 1. Stellen Sie die Lüftung an der Steuereinheit aus, 2. 2. Die Flügelschrauben werden im Deckel oben rechts bevor Sie die Türen öffnen. am Gerät gelöst und der Deckel geöffnet. -
Seite 12: Wärmetauscher
Wärmetauscher Der Wärmetauscher sollte etwa alle zwei Jahre auf Staub und Schmutz überprüft werden, um sicherzustellen, dass die Luft ungehindert passieren kann. Ein verstopfter Wärmetauscher erhöht den Stromverbrauch. ACHTUNG Den Stecker aus der Steckdose ziehen, bevor die Vordertüren geöffnet werden. •... -
Seite 13: Service
Combi 302 Polar Top (Deutsch) BY NILAN Service Jährliche Inspektion Es ist wichtig, das Gerät jährlich einer Inspektion zu unterziehen, damit es weiterhin optimal mit niedrigem Energieverbrauch und langer Lebensdauer funktioniert. Es wird empfohlen, eine Servicevereinbarung mit Ihrem Nilanpartner abzuschließen, da Teile der Inspektion autorisiertes Fachpersonal erfordern. -
Seite 14: Benutzereinstellungen Lüftungseinstellungen
Benutzereinstellungen Lüftungseinstellungen Stoppen Sie das Gerät Wenn bei Wartungsarbeiten am Gerät, z. B. bei Filterwechseln, der Bedarf besteht, die Türen zu öffnen, muss das Gerät abgeschaltet werden. Die Funktionen des Geräts werden in den Einstellungen unter Betrieb aktiviert. Wenn das Gerät abgeschaltet ist, erscheint auf der Vorderseite ein Symbol Betrieb ↳... -
Seite 15: Alarm
Combi 302 Polar Top (Deutsch) BY NILAN Alarm Warnhinweise und Alarme können im Menü "Alarm" abgelesen werden. In diesem Menü können Warnhinweise und Alarme auch zurückgesetzt werden. Wenn ein Warnhinweis oder Alarm ausgelöst wurde, erscheint ein Symbol auf der Vorderseite Alarm ↳... -
Seite 16: Daten Anzeigen
Daten anzeigen Die aktuellen Daten für die Comfort-Geräten können ausgelesen werden. Daten anzeigen ↳ Betriebsart Beschreibung: Zeigt an, in welcher Betriebsart das Gerät läuft. ↳ Bypass Beschreibung: Zeigt an, ob die Bypass-Klappe offen oder geschlossen ist. ↳ T1 Außenluft Beschreibung: Zeigt die Außentemperatur vor dem Vorheizregister ↳... -
Seite 17: Datum/Uhrzeit
Combi 302 Polar Top (Deutsch) BY NILAN Datum/Uhrzeit Es ist wichtig, Datum und Uhrzeit korrekt einzustellen, um Fehler bei einer Fehlermeldung besser lokalisieren zu können. Bei der Protokollierung der Daten ist es wichtig, den Verlauf verfolgen zu können. Die Uhrzeit wird unter Datum/Uhrzeit im Display angezeigt. -
Seite 18: Wochenprogramm
Wochenprogramm Das Gerät kann so eingestellt werden, dass es gemäß bestimmten Einstellungen zu festen Zeitpunkten im Laufe der Woche über ein Wochenprogramm läuft. Wenn das Wochenprogramm aktiv ist, erscheint ein Symbol auf der Vorderseite Wochenprogramm ↳ Programm wählen Beschreibung: Es kann zwischen Programm 1, 2 und 3 oder Ausgeschaltet gewählt werden. - Seite 19 Combi 302 Polar Top (Deutsch) BY NILAN ↳ Funktion 4 Beschreibung: Unter jeder Funktion können Uhrzeit, Temperatur und Ventilatorstufe eingestellt werden. ↳ Startzeit Einstellungen: Stunden und Minuten Standardeinstellung: 22:00 Beschreibung: Einstellen, wann am Tag das Programm starten soll. Das Programm läuft bis zum nächsten Wechsel im Wochenprogramm.
-
Seite 20: Zuluft Heizung
Zuluft Heizung Wenn ein Nachheizregister (Zubehör) angeschlossen ist, wird die Erwärmung der Zuluft hier eingestellt. Wenn die Raumtemperatur gemessen in der Absaugluft unter die am Display eingestellte gewünschte Raumtemperatur fällt, starten die Wärmepumpe und das Nachheizregister für die Erwärmung der Zuluft. - Seite 21 Combi 302 Polar Top (Deutsch) BY NILAN Die Wärmekurven Die Außentemperatur steuert die Zulufttemperatur. Zulufttemperatur Max. Temperatur °C Min. Temperatur Außentemperatur...
-
Seite 22: Kühlung
Kühlung Das Gerät kann die Wohnung mit Bypass-Kühlung und/oder aktiver Kühlung über die Wärmepumpe kühlen. Die Voraussetzung dafür, dass das Gerät in den Kühlungsmodus schaltet, ist, dass Sommerbetrieb oder Kühlung in "Betriebsfunktion" aktiviert wurde. Bypass-Kühlung: Wenn die Raumtemperatur in der Absaugluft gemessen höher ist als der Kühlung-Sollwert -2 ºC und die Außentemperatur unter der Raumtemperatur liegt, öffnet der Bypass und startet die Bypass-Kühlung. -
Seite 23: Luftfeuchtigkeit
Combi 302 Polar Top (Deutsch) BY NILAN Luftfeuchtigkeit Der vorrangige Zweck einer Lüftung besteht darin, Feuchtigkeit aus der Wohnung zu entfernen, sodass sie nicht das Gebäude schädigt und gleichzeitig ein gutes Raumklima erzielt wird. Während längerer Zeiten mit Frost kann die Luftfeuchtigkeit in der Wohnung ein Niveau erreichen, das für Gebäude und Raumklima kritisch sein kann. -
Seite 24: Co2
Dieses Menü ist nur sichtbar, wenn ein CO -Sensor installiert wurde. ACHTUNG -Sensor ist nicht bei allen Geräten Standard, kann jedoch als Zubehör erworben werden. Ist die Personenbelastung sehr unterschiedlich, empfiehlt es sich, die Lüftung entsprechend dem CO Gehalt in der Absaugluft zu regeln. Diese Funktion wird häufig in Büros und Schulen verwendet, in denen die Belastung im Laufe des Tages und der Woche stark schwankt. -
Seite 25: Luftwechsel
Combi 302 Polar Top (Deutsch) BY NILAN Luftwechsel Geringer Feuchtigkeit in der Wohnung kann vorbeugt werden, indem die Lüftung bei niedriger Außentemperatur reduziert wird. Diese Funktion ist u. a. nützlich für Gebiete mit trockner Luft und/ oder langer Kälteperiode. Die Funktion kann auch verwendet werden, wenn kein Nachheizregister montiert ist und die Zuluft bei niedrigen Außentemperaturen als zu kalt empfunden wird. -
Seite 26: Temperaturregulierung
Temperaturregulierung Ist kein Nachheizregister installiert, werden die Einstellungen genutzt, um die Bypass-Klappe zu steuern. Soll die Zulufttemperatur geregelt werden, ist die Montage eines Nachheizregisters notwendig. Durch ein Nachheizregister kann man die Temperatur der Zuluft unabhängig von der Außentemperatur regeln. Es kann ein externes Elektro-Nachheizregister im Zuluftkanal montiert werden. ACHTUNG Wenn kein Heizbedarf in der Wohnung besteht, kann die Zulufttemperatur unter die Mindesttemperatur fallen. -
Seite 27: Alarmliste
Combi 302 Polar Top (Deutsch) BY NILAN Alarmliste Combi Anlage Alarmliste Die Liste unten gilt für Combi-Geräte und die Ereignisse sind in folgende Kategorien unterteilt: Warnhinweis Der Betrieb wird fortgesetzt, etwas funktioniert jedoch nicht mehr optimal. Der Betrieb wird teilweise oder vollkommen gestoppt, da ein ernsthafter Fehler Alarm aufgetreten ist, der sofortige Aufmerksamkeit erfordert. - Seite 28 Alarm zurücksetzen. Teile des Programm-Setups sind Wochenprogramm wie benötigt verloren gegangen. programmieren. Das kann an einem länger andauernden Bitte nehmen Sie Kontakt zum Service Datenbankinhalt Stromausfall oder einem Blitzeinschlag auf, wenn die Anlage nicht geändert liegen. zufriedenstellend/wie zuvor läuft, da Die Anlage läuft mit den Unterprogramme verloren gegangen Standardeinstellungen weiter.
-
Seite 29: Produktdaten
Combi 302 Polar Top (Deutsch) BY NILAN Produktdaten Konformitätserklärung... - Seite 31 Combi 302 Polar Top (Deutsch) BY NILAN...
-
Seite 32: Österreich
Nilan AG Schützenstrasse 33 CH-8902 Urdorf Tlf. +41 44 736 50 00 +41 44 736 50 09 info@nilan.ch www.nilan.ch Österreich: Nilan Lüftungssysteme Handels GmbH Stutterheimstraße 16-18 A-1150 Wien Tlf. +43 1 489 25 31 office@nilan.at www.nilan.at Nilan A/S Nilanvej 2 DK-8722 Hedensted Tlf.
