Änderung von 400V auf 230V
Der Standardanschluss im Gerät ist 3 x 400V + N. In Ländern oder Gebieten, in denen diese Standard nicht anwendbar ist, kann das Ge-
rät problemlos auf 3x230V oder 1x230V umgestellt werden.

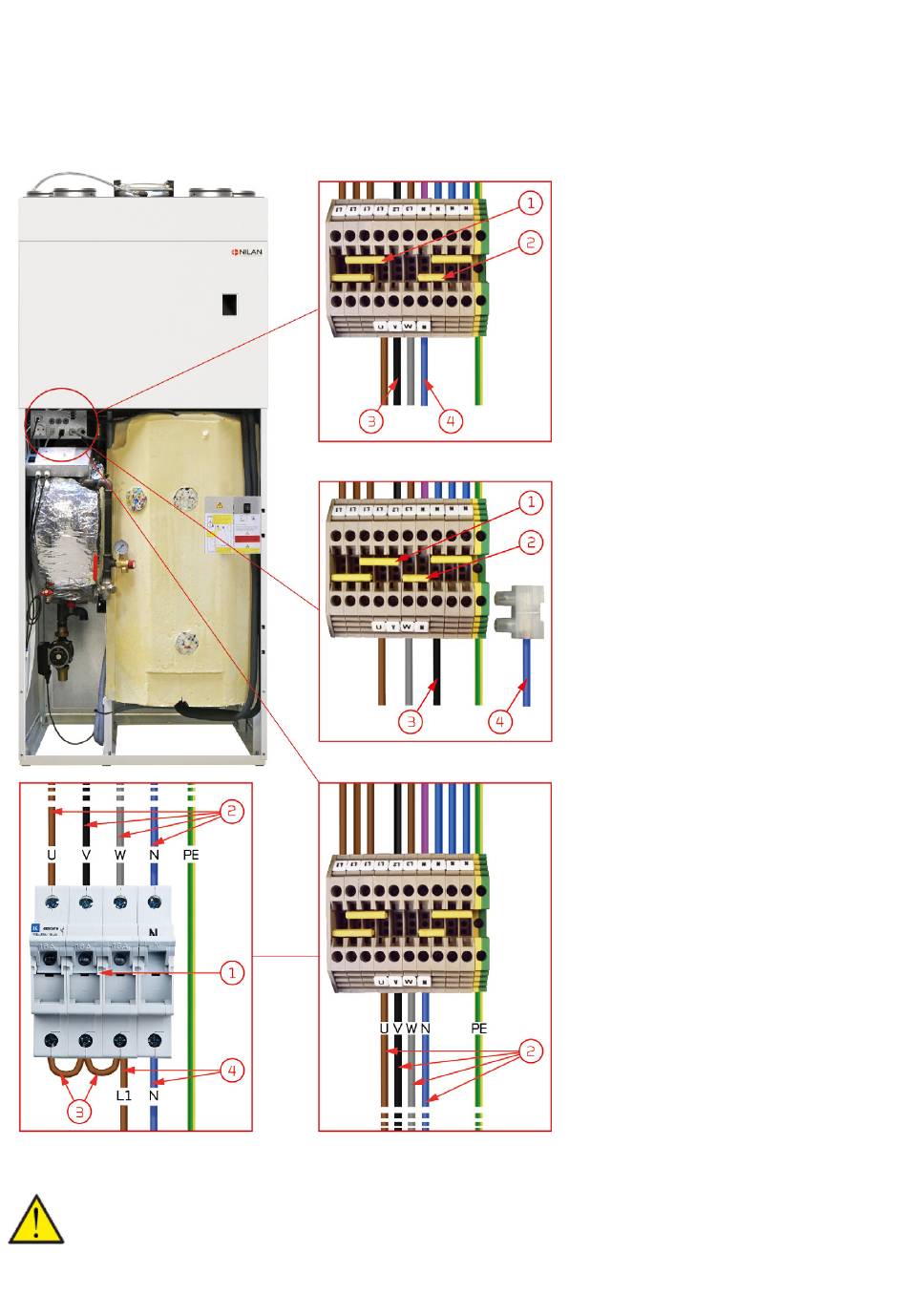

Die Reihenklemme befindet sich in der Steuerung für AIR. Bitte beziehen Sie sich auf das beiliegende Schaltbild.
ACHTUNG
Die Verantwortung für die korrekte Verbindung liegt beim Installateur.
22
3 x 400V + N
1. Der Jumper befindet sich in L1 + L1 + L1
(obere Reihenklemme)
2. Der Jumper befindet sich in N + Null auf
der rechten Seite
(untere Reihenklemme)
3. Schwarzes Kabel in V
(untere Reihenklemme)
4. Blaues Kabel in N
(untere Reihenklemme)
3 x 230V
1. Jumper befindet sich in L1 + L1 + L2
(obere Reihenklemme)
2. Der Jumper befindet sich in W + N
(untere Reihenklemme)
3. Schwarzes Kabel bei Null rechts von N
(unterer Reihenklemme)
4. Blaues Kabel getrennt und mit Lüster-
klemme gesichert
1 x 230V
1. Der Leistungsschalter 3x16A muss in der
Gruppen Platine montiert sein.
Es muss 40A vor dem Leistungsschalter
zur Verfügung sein.
2. Drähte werden zwischen Reihenklemme
und Leistungsschalter angeschlossen.
U = braun, V = schwarz,
W = grau, N = blau/null.
3. Auf der Zugangsseite sind Kurzschluss-
brücke für Leistungsschalter von 1-2 und
2-3 montiert.
4. Braun (L1) ist im 3. Zugang montiert.
Blau/Null (N) ist im 4. Zugang montiert.
