Montage bei beengten Verhältnissen

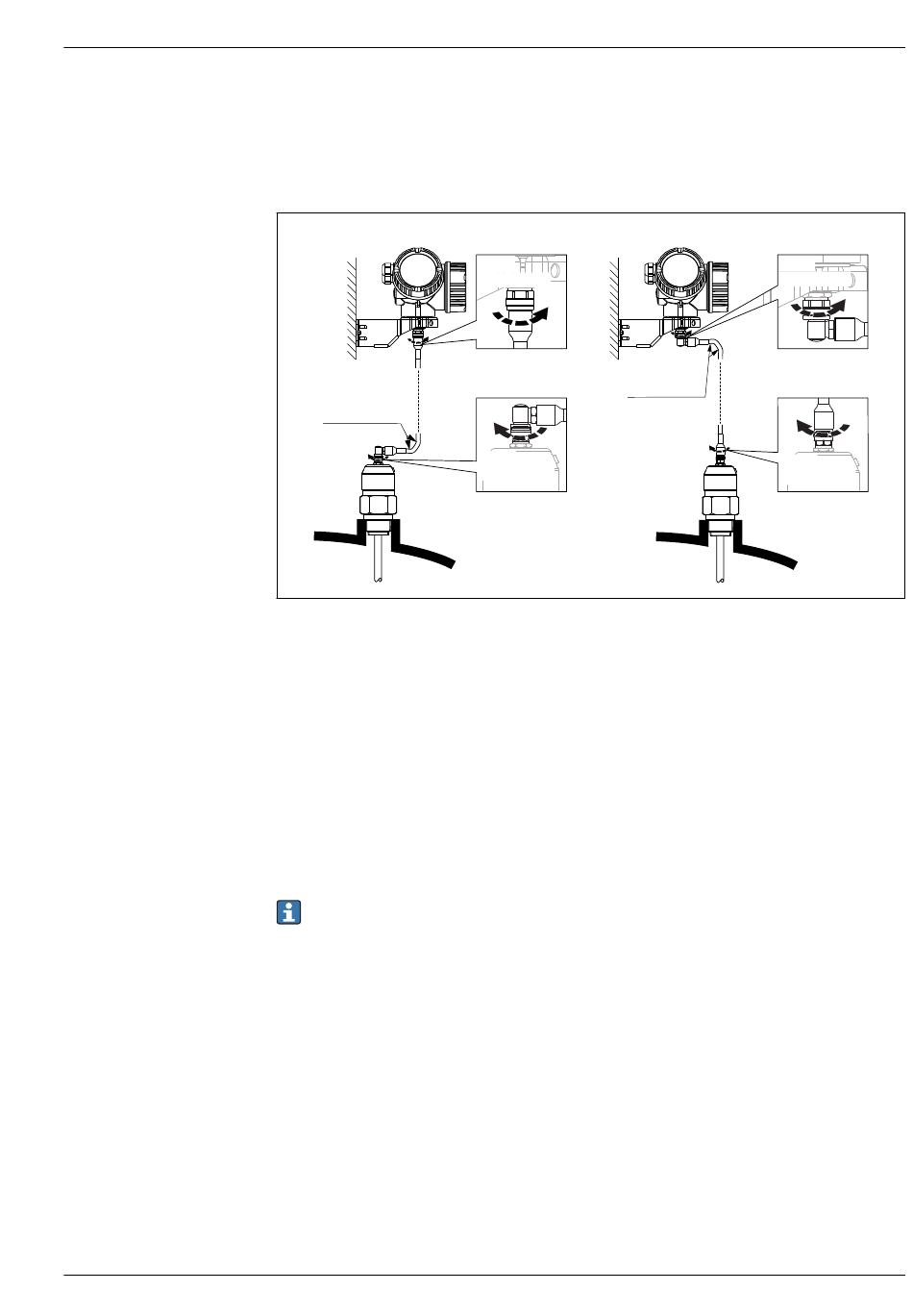

Montage mit abgesetzter Sonde
Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall
wird das Elektronikgehäuse getrennt von der Sonde montiert.
A
C
r = 100 (4)
min
A Gewinkelter Stecker an der Sonde
B Gewinkelter Stecker am Elektronikgehäuse
C Länge Verbindungskabel nach Bestellung
• Produktstruktur, Merkmal 600 "Sondendesign":
Ausprägung MB "Sensor abgesetzt, 3m Kabel"
• Das Verbindungskabel ist bei diesen Ausführungen im Lieferumfang enthalten.
Minimaler Biegeradius: 100 mm (4 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei diesen Ausführungen im Lieferumfang ent-
halten. Montagemöglichkeiten:
• Wandmontage
• Montage an DN32 ... DN50 (1-1/4 ... 2 inch) Mast oder Rohr
• Das Verbindungskabel hat einen geraden und einen um 90° gewinkelten Stecker. Je nach den örtli-
chen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse ange-
bracht werden.
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemein-
same Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennum-
mer miteinander verbunden werden.
B
6 Nm
(4.42 lbf ft)
r = 100 (4)
min
6 Nm
(4.42 lbf ft)
6 Nm
(4.42 lbf ft)
C
6 Nm
(4.42 lbf ft)
A0014794
