Levelflex FMP55

Referenzbedingungen

Referenzgenauigkeit

Endress+Hauser

Leistungsmerkmale

• Temperatur = +24 °C (+75 °F) ±5 °C (±9 °F)
• Druck = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi)
• Luftfeuchte = 60 % ±15 %
• Reflexionsfaktor ≥ 0,8 (Wasseroberfläche bei Koaxsonde, Metallplatte bei Stab- und Seilsonde mit
min. 1 m (40 in) Durchmesser)
• Flansch bei Stab- oder Seilsonde ≥ 300 mm (12 in) Durchmesser
• Abstand zu Hindernissen ≥ 1 m (40 in)
• Für Trennschichtmessung:
• Koaxsonde
• DK des unteren Mediums = 80 (Wasser)
• DK des oberen Mediums = 2 (Öl)
Typische Angaben unter Referenzbedingungen: DIN EN IEC 61298-2 / DIN EN IEC 60770-1; prozen-
tuale Werte bezogen auf die Spanne.
Ausgang: digital
Genauigkeit (Summe aus Füllstandmessung:
Nichtlinearität, Nichtwie- Messdistanz bis 10 m (33 ft): ±2 mm (±0,08 in)
derholbarkeit und Hyste-
Trennschichtmessung:
2)
rese)
• Messdistanz bis 500 mm (19,7 in): ±20 mm (±0,79 in)
• Messdistanz > 500 mm (19,7 in): ±10 mm (±0,39 in)
• Bei Dicke des oberen Mediums < 100 mm (3,94 in):
3)
Nichtwiederholbarkeit ≤ 1 mm (0,04 in)
1) Fehler des Analogwertes zum Digitalwert addieren.
2) Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Einbauver-
hältnisse ergibt, bis zu ±16 mm (±0,63 in) betragen. Dieser zusätzliche Offset/Nullpunkt kann durch eine
Korrektureingabe (Parameter "Füllstandkorrektur") bei der Inbetriebnahme beseitigt werden.
3) Die Nichtwiederholbarkeit ist bereits in der Genauigkeit enthalten.
Im Bereich des unteren Sondenendes ergibt sich abweichend für die Füllstandmessung
folgende Messabweichung:
80 (3.15)
60 (2.36)
40 (1.57)
20 (0.79)
0
-20 (-0.79)
-40 (-1.57)
-60 (-2.36)
-80 (-3.15)

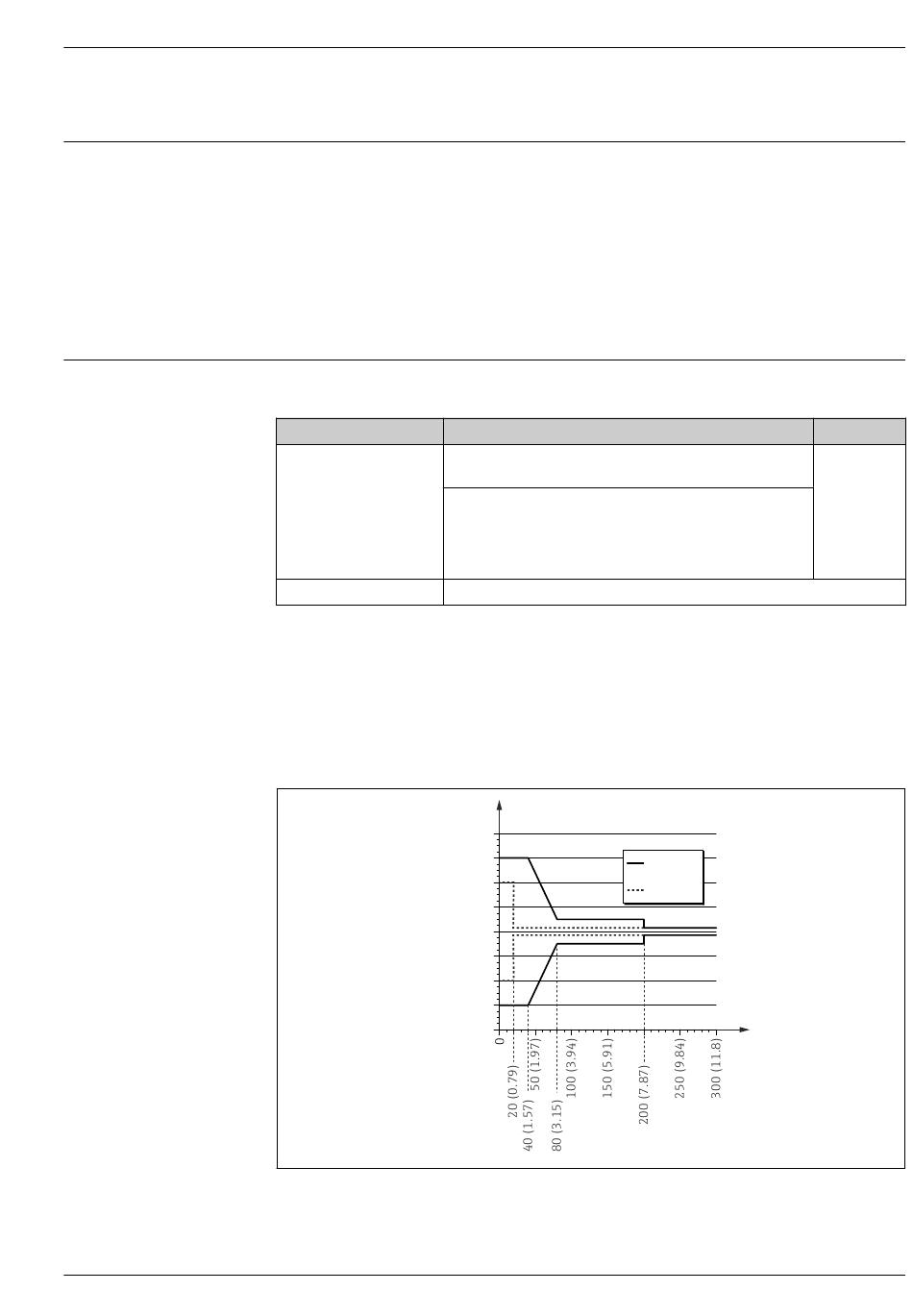

 24 Messabweichung am Sondenende bei Stab- und Koaxsonden
A Abstand vom Sondenende [mm(in)]
D Messabweichung: Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese
±40 mm (±1,57 in)
D
analog
±0,02 %
DC = 2
DC = 80
A
1)
A0021480
