22

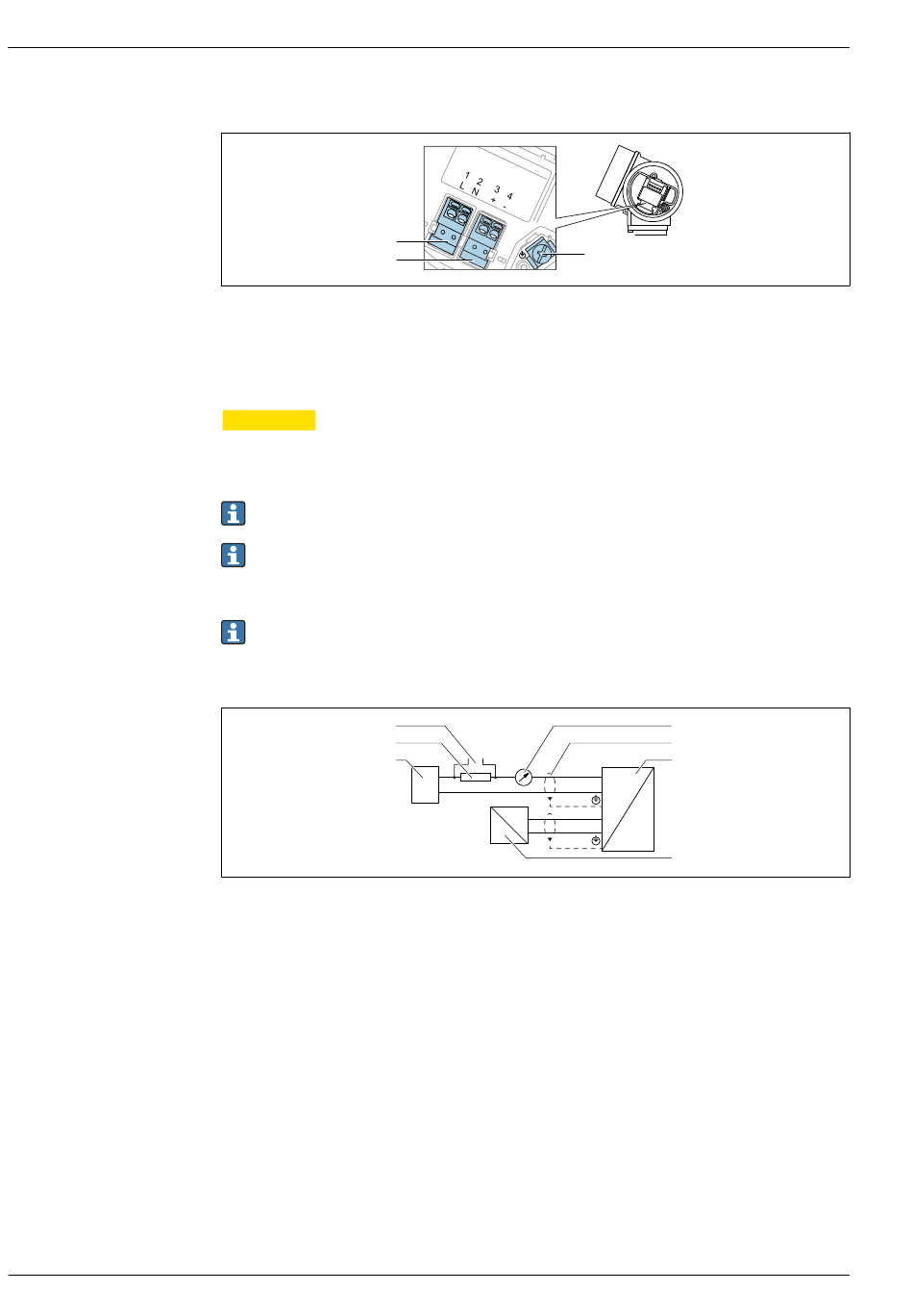

Klemmenbelegung 4-Draht: 4 ... 20 mA HART (90 ... 253 V
2
1
 15
Klemmenbelegung 4-Draht: 4 ... 20 mAHART (90 ... 253 V
1
Anschluss 4 ... 20 mA HART (aktiv): Klemmen 3 und 4
2
Anschluss Hilfsenergie: Klemmen 1 und 2
3
Anschlussklemme für Kabelschirm
VORSICHT
L
Um elektrische Sicherheit sicherzustellen:
Schutzleiterverbindung nicht lösen.
Vor Lösen des Schutzleiters Gerät von der Versorgung trennen.
Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (3) anschlie-
ßen. Falls erforderlich Potenzialausgleichsleitung an der äußeren Erdungsklemme anschließen.
Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht ausschließlich
über den Schutzleiter im Versorgungskabel erden. Die funktionale Erdung muss stattdessen
zusätzlich über den Prozessanschluss (Flansch oder Einschraubstück) oder über die externe
Erdungsklemme erfolgen.
Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu installieren.
Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/EN61010).
Blockdiagramm 4-Draht: 4 ... 20 mA HART (90 ... 253 V
3
2
1
 16
Blockdiagramm 4-Draht: 4 ... 20 mA HART (90 ... 253 V
1
Auswerteeinheit, z.B. SPS
2
Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3
Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4
Analoges Anzeigeinstrument; Maximale Bürde beachten
5
Kabelschirm; Kabelspezifikation beachten
6
Messgerät
7
Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten
Levelflex FMP55
)
AC
3
)
AC
)
AC
4
5
6
+
3
I
-
4
L
Y
1
N
2
7
)
AC
Endress+Hauser
A0036519
A0036527
