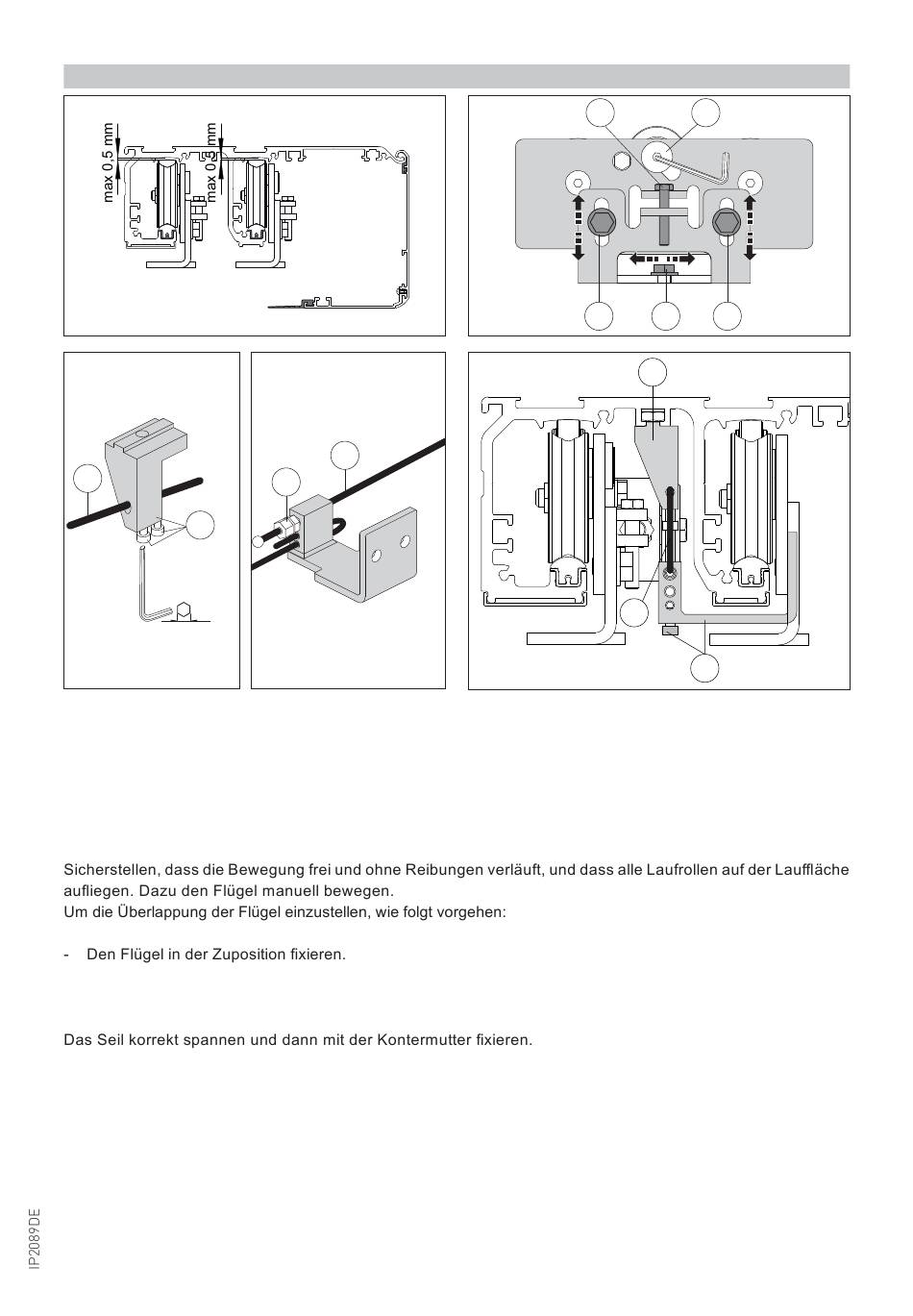

5.4 Installation und einstellung der Flügel VALOR TR
f
g
3 mm
Sicherstellen, dass die Gegenhalterolle wie auf der Abbildung angegeben eingestellt ist [d].
Den Flügel mit den Schrauben [a] am Laufwagen befestigen.
Die Laufrollen dürfen nicht über die Abmessungen des Flügels hervorstehen.
Dabei die Maße einhalten, die auf der Abbildung VALORTR 2+2, VALORTR 1+1 RE und VALORTR 1+1 LI
angegeben werden, die Einstellung mit den Schrauben [a] befestigen.
Die Schrauben [b] lockern, die Höhe des Flügels mit der Schraube [c] einstellen und die Schrauben [b] befes-
tigen.
-
Die Flügel in die geschlossene Position bringen.
-
[g] lockern und den Flügel verschieben und dabei die Überlappung erhöhen oder verringern.
-
[g] anziehen.
Um die Spannung der Zugseile einzustellen, die Kontermutter der Einstellschraube [e] lösen.
f
e
9
c
d
b
a
b
g
f
e
