Al seleccionar el lugar de instalación en
el flujo del sistema ("v.inlet"), la pantalla
cambia de nuevo al retorno del sistema
("r.outlet") después de 4 minutos, a
menos que la selección se haya activado
como se describe a continuación.
Después de otros 4 minutos sin ninguna
operación de tecla, el contador se
programa automáticamente al sistema
de retorno ("outlet").
La selección se activa con el símbolo
de la puerta (arriba a la derecha en la
pantalla):
Mantenga pulsado el botón.
■
El símbolo de la puerta se apaga y
■
vuelve a aparecer después de unos 2
segundos.
A continuación, suelte el botón inme-
■
diatamente.
Se acepta la configuración preseleccio-
nada y el dispositivo se configura para
el lugar de instalación seleccionado.
El lugar de instalación seleccionado se
puede comprobar en la primera posi-
ción de la pantalla en el nivel 3 (Pt 1000
r = flujo de retorno / Pt 1000 u = flujo).
El medidor está listo para funcionar.

Entradas y salidas de pulsos (opcional)

Para dispositivos con entradas de
pulso, el valor de pulso está disponible
en la pantalla (consulte Descripción
general de la pantalla, nivel 4). El
valor de pulso de las salidas es fijo y
corresponde al último dígito del valor
de visualización correspondiente.

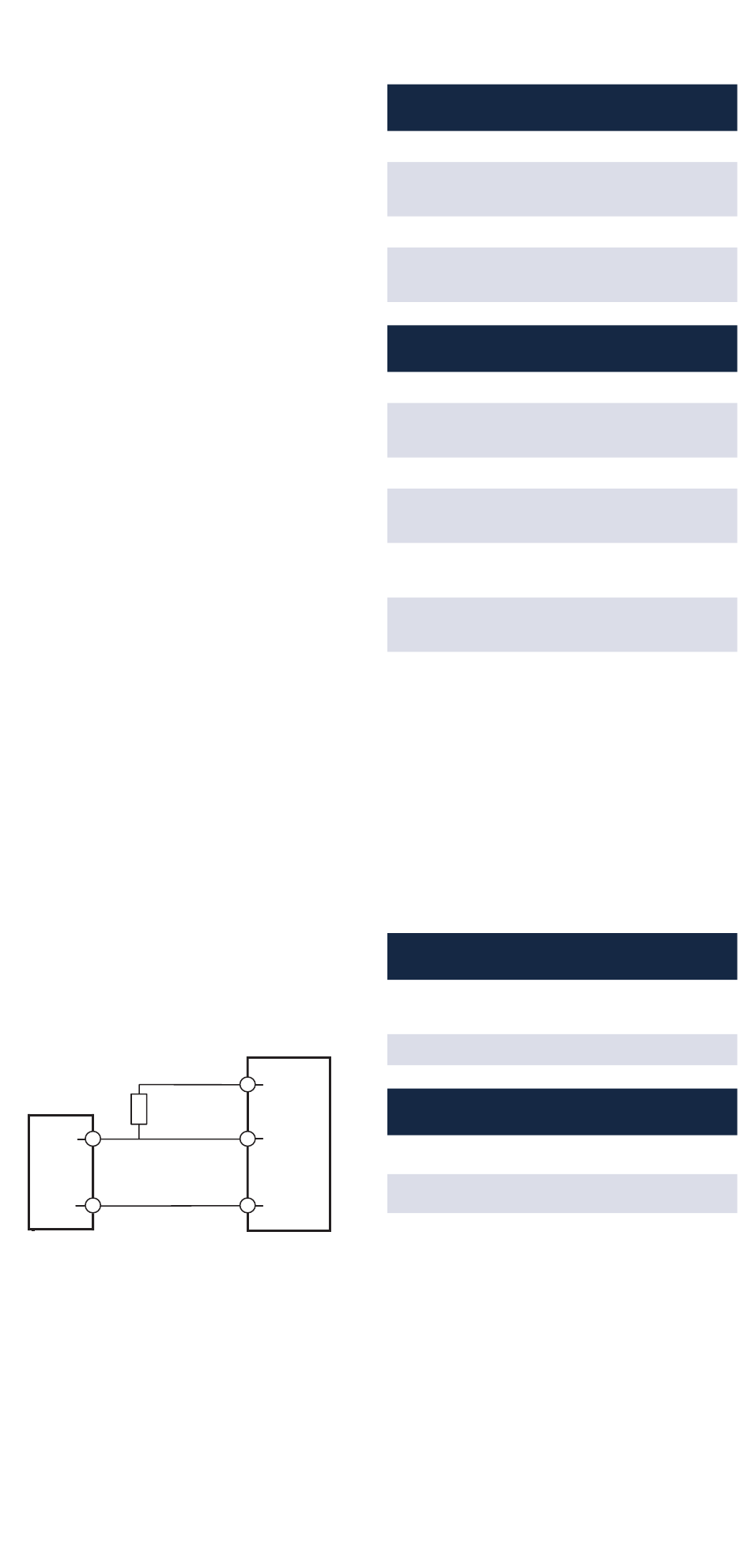

Conexión típica (*)
U = 3 ... 30 V
Imax = 20 mA*
blanco
amarillo
verde
marrón
(*) La conexión de una resistencia
externa puede ser necesaria para
garantizar la limitación actual.
Ejemplo:
Salida 1 = salida de energía
Pantalla de energía = XXXXX.XXX
Último dígito = 0,001 MWh = 1 kWh
Pulso de salida = 1 kWh
Color
blanco
amari-
llo
verde
ma-
rrón
Datos técnicos E/S
Carga
Clase según EN
1434-2
Cable
Ciclo de trabajo
Longitud del
cable
Frecuencia de
entrada

M-Bus (opcional)

La interfaz M-Bus opcional cumple con
la norma EN 1434-3 o EN 13757-3 y
funciona a 2400 baudios. Los dos cables
pueden conectarse a la red de M-Bus en
cualquier orden.
El contenido del producto incluye un
cable de conexión permanente; el
cableado externo tiene que hacerlo
usted mismo.
Datos técnicos M-Bus
Longitud del
cable
Cable
V Out
Color
Pulso Pulse
marrón
blanco
GND
Conexión Significado
I/O 1 Entrada/Salida 1
I/O 2 Entrada/Salida 2
I/O 3 Entrada/Salida 3
Dimensiones en
GND
comun E/S 1-3
máx. 30 V DC/20 mA
Entrada: IB
Salida: OB, OC
D = 3,8 mm, 4 cables
1:1 (apagado); 1:5
(encendido)
aprox. 1.5 m
máx. 1 Hz
1,5 m
D = 3,8 mm, 2 cables
Conexión Significado
M-Bus 1 Línea 1 del M-Bus
M-Bus 2 Línea 2 del M-Bus
