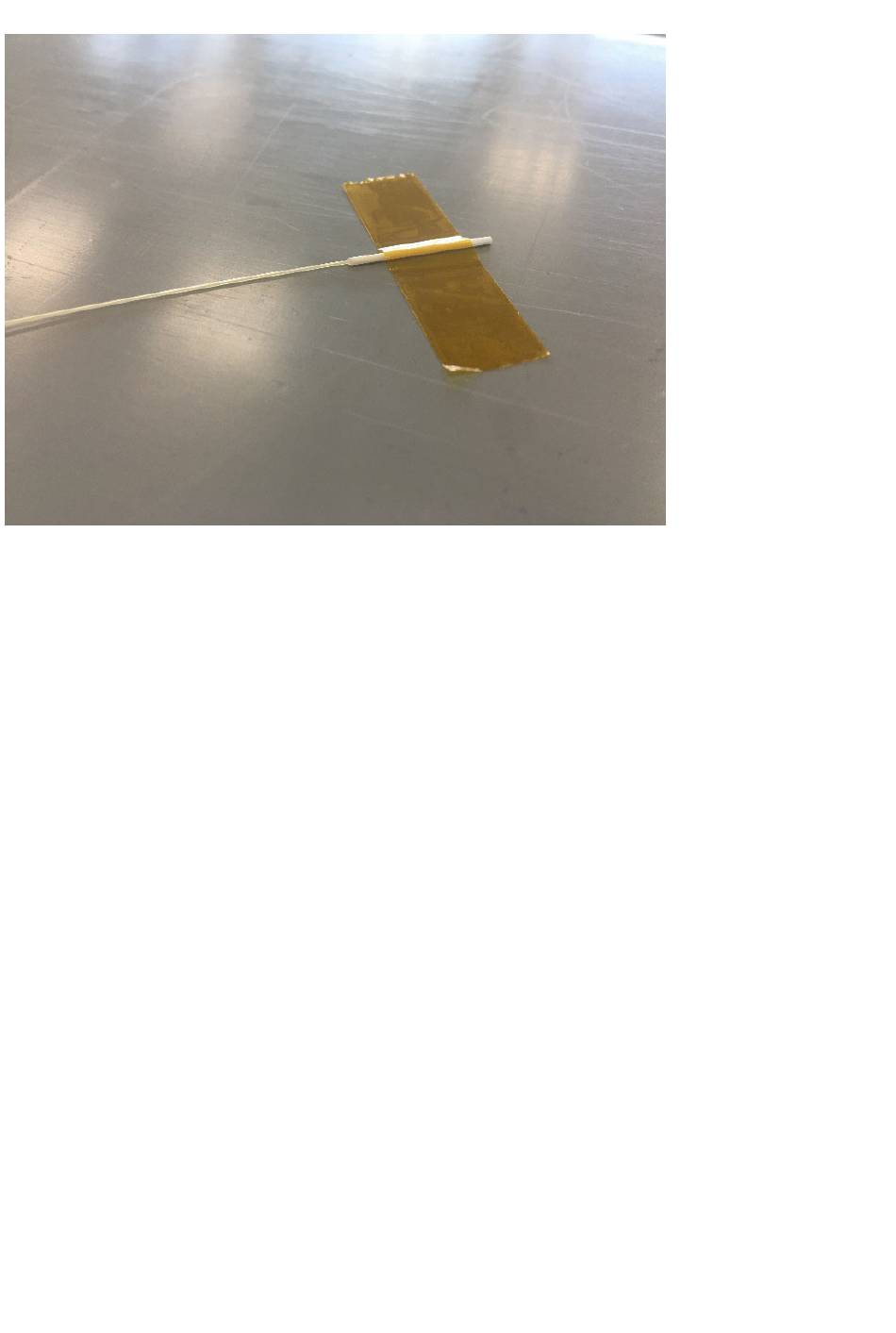

Abb. 2.5
Mit Polyimid-Klebeband befestigter Sensor
2.3
Kabelführung
Der Sensor FS63DTP ist ein Abschluss-Sensor; das bedeutet, dass nur ein Kabel aus dem
Sensor herausführt. Die Glasfaser ist durch einen PEEK-Schlauch von weniger als einem
Millimeter Durchmesser geschützt, der der Faser zwar eine höhere Festigkeit verleiht,
aber dennoch vorsichtig behandelt werden muss, um Schäden zu vermeiden.
Bei der Kabelführung ist zu bedenken, dass Biegungen innerhalb der vorgegebenen
Grenzwerte für das verwendete Kabel bleiben müssen und dass scharfe Kanten und
Knicke zu vermeiden sind.
Jeder FS73DTP (Bündel aus Sensoren FS63DTP) kann mit einem Spiralschlauch aus
geliefert werden, damit die Kabel leichter zusammengehalten werden können. Die Länge
des Spiralschlauchs wird vom Kunden festgelegt. Er bildet eine lose Hülle, deren Position
während der Installation angepasst werden kann.
Die einzelnen Kabel jedes Sensors vom Sensorkopf bis zum Spiralschlauch sollten
befestigt werden. Dafür kann die gleiche Art Klebeband verwendet werden. Die Sensoren
im selben Bündel haben alle die gleiche Gesamtlänge. Das bedeutet, dass je nach Mess
position auf jeder Seite unterschiedliche Längen aus dem Spiralschlauch herausragen
können (Abb. 2.6).
FS63DTP, FS73DTP
8
INSTALLATIONSVERFAHREN
