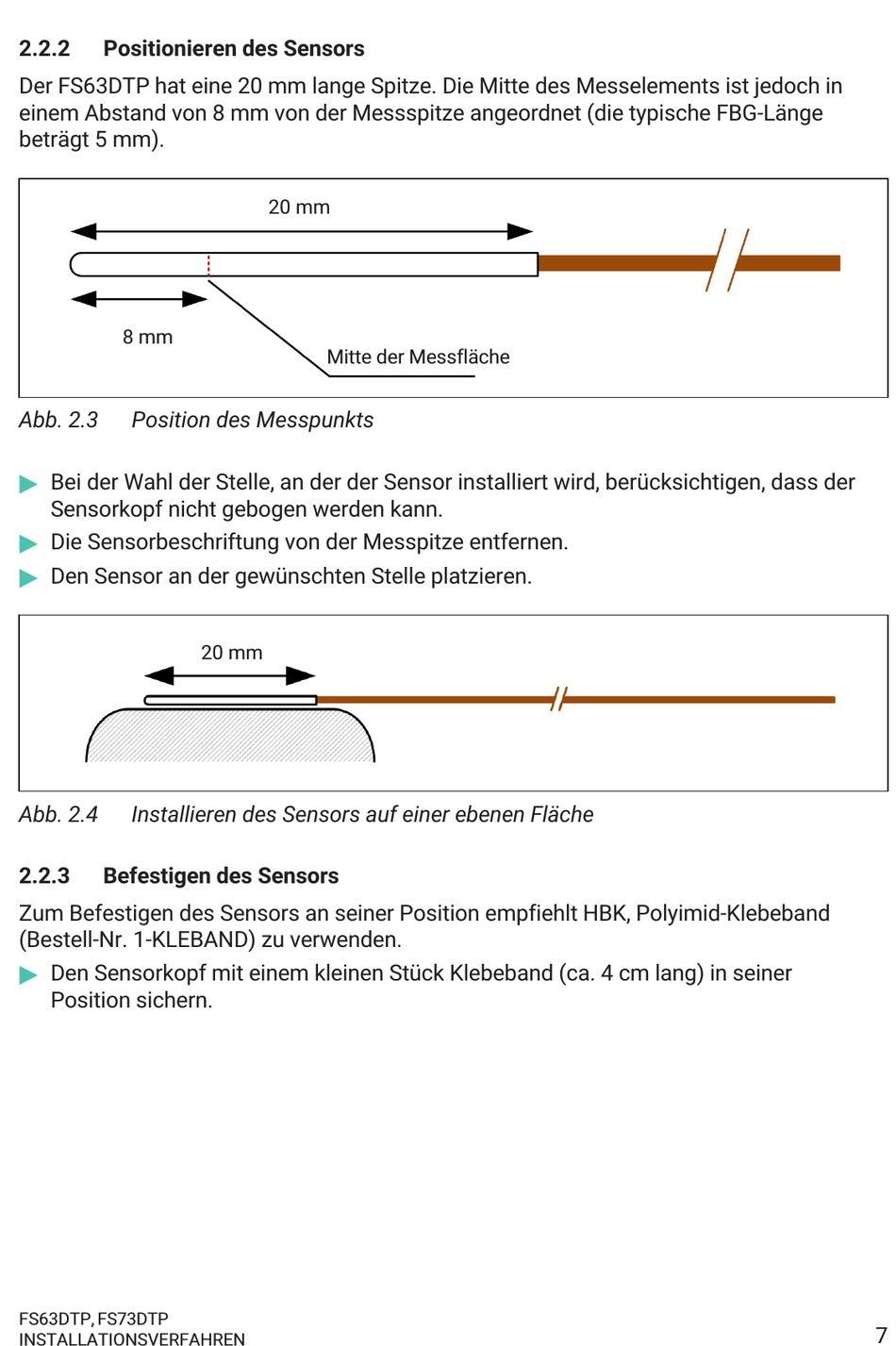

2.2.2
Positionieren des Sensors
Der FS63DTP hat eine 20 mm lange Spitze. Die Mitte des Messelements ist jedoch in
einem Abstand von 8 mm von der Messspitze angeordnet (die typische FBG-Länge
beträgt 5 mm).
8 mm
Abb. 2.3
Position des Messpunkts
"
Bei der Wahl der Stelle, an der der Sensor installiert wird, berücksichtigen, dass der
Sensorkopf nicht gebogen werden kann.
"
Die Sensorbeschriftung von der Messpitze entfernen.
"
Den Sensor an der gewünschten Stelle platzieren.
Abb. 2.4
Installieren des Sensors auf einer ebenen Fläche
2.2.3
Befestigen des Sensors
Zum Befestigen des Sensors an seiner Position empfiehlt HBK, Polyimid-Klebeband
(Bestell-Nr. 1-KLEBAND) zu verwenden.
"
Den Sensorkopf mit einem kleinen Stück Klebeband (ca. 4 cm lang) in seiner
Position sichern.
FS63DTP, FS73DTP
INSTALLATIONSVERFAHREN
20 mm
Mitte der Messfläche
20 mm
7
