TYPISCHE KONFIGURATION
Jeder Sensor FS63DTP kann direkt an einen einzelnen Anschluss eines optisches Daten
erfassungssystems (Interrogator) angeschlossen werden. Da es sich hierbei jedoch um
Abschluss-Sensoren handelt, können sie nicht in Reihe verbunden werden, um die Vorteile
der Multiplexfähigkeit dieser Technologie zu nutzen. Als Umgehungslösung für diesen
Nachteil können optische Splitter verwendet werden. Splitter (wie in Abb. 4.2 zu sehen)
führen verbundene Sensorsignale in einer einzigen optischen Leitung zusammen. Auf
diese Weise können sämtliche Fähigkeiten des Geräts in vollem Umfang genutzt und
Messungen mit mehreren Sensoren an jedem optischen Anschluss des Geräts
durchgeführt werden.

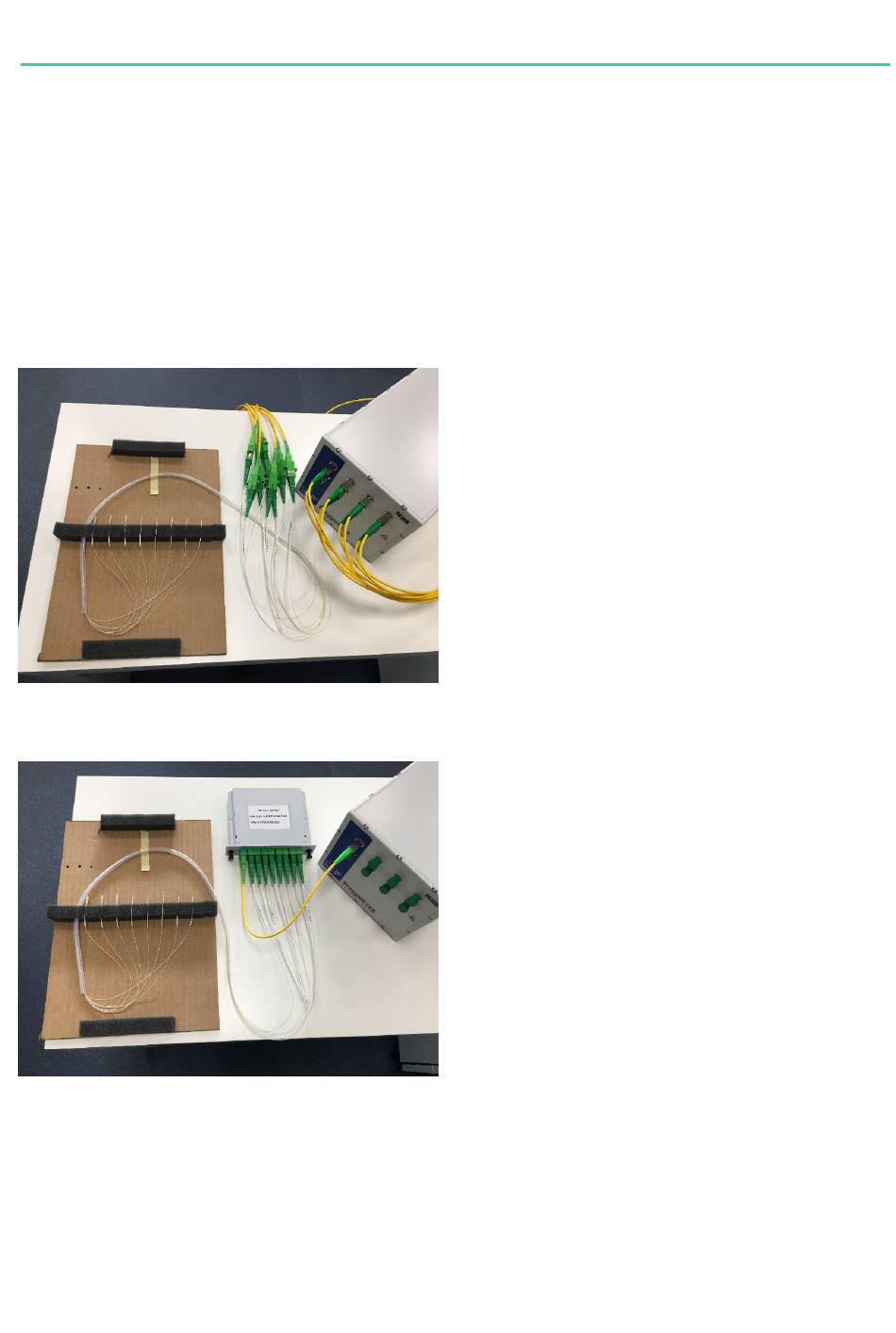

Abb. 4.1
8 Sensoren, direkt verbunden mit 8 Anschlüssen des Interrogators.
Abb. 4.2
8 Sensoren werden über einen Splitter an einem einzigen Anschluss des
Interrogators zusammengeführt.
16 Sensoren FS63DTP können jeweils in einem optischen Anschluss des Geräts
zusammengeführt werden, d. h. mit einem einzigen Messgerät können 128 Temperatur
signale gleichzeitig erfasst werden.
