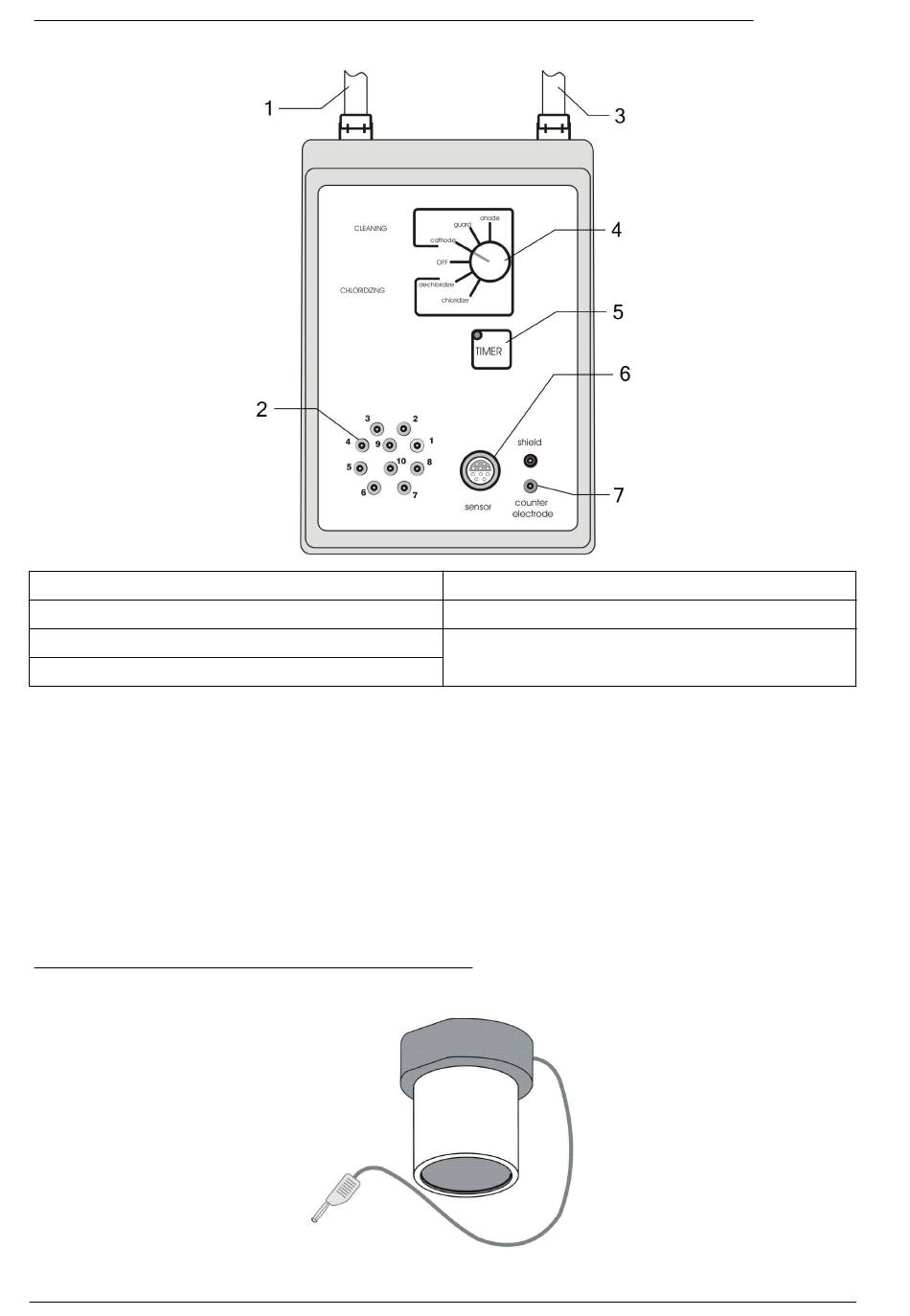

Abbildung 1 Modell 32301 Reinigungs- und Regenerierungszentrum des Sensors
1 120 V oder 230 V Stromanschluss
2 Kreislauftestbuchsen
3 Sensorkabel für abnehmbare Sensoren
4 Wahlschalter
Die Einheit hat einen Zeitschalter (Nr. 5), der sich nach 60 Sekunden automatisch ausschaltet, einen
Wahlschalter (Nr. 4) und eine Gegenelektrodenbuchse (Nr. 7). Über den Wahlschalter können die
Funktionen für Reinigung oder Chloridierung gewählt werden. Für Sauerstoff- oder Ozonsensoren,
Anode, Kathode und Schutzreinigungsring sind Reinigungspositionen verfügbar. Die beiden
Wahlstellungen im Chloridierungsbereich decken Ent- und Wiederchloridierung der
Wasserstoffsensoren ab. In die Gegenelektrodenbuchse passt der Bananenstecker der
Regenerierungszelle.
Für elektrische Tests gibt es elf Buchsen (Nr. 2) für den Anschluss von Bananensteckern. Jede
dieser Buchsen ist mit einem dieser 10 Pole eines LEMO Sensorsteckers verbunden (einschl.
Schirmstecker). Wird ein Ohmmeter über zwei der Anschlüsse verbunden, können
Sensorwiderstände gemessen und der Sensorstatus überprüft werden.
Abbildung 2 Regenerierungszelle für Serie 31xxx
16 Deutsch
5 Zeitschalter
6 Stecker für Sensoren mit angeschlossenem Kabel
7 Verbindungen zur Regenerierungszelle
