6.1.7 Analogue inputs
Dein Display hat 6 analoge Eingänge mit 10bit Auflösung (0-1023).
Bereits erfolgreich geprüfte und verbaute Sensoren sowie deren Kennlinien und Anschlusspläne
findest du unter www.canchecked.de/downloads/. Der beispielhafte Anschluss unserer Sensoren ist
in der nachfolgenden Abbildung dargestellt.
.

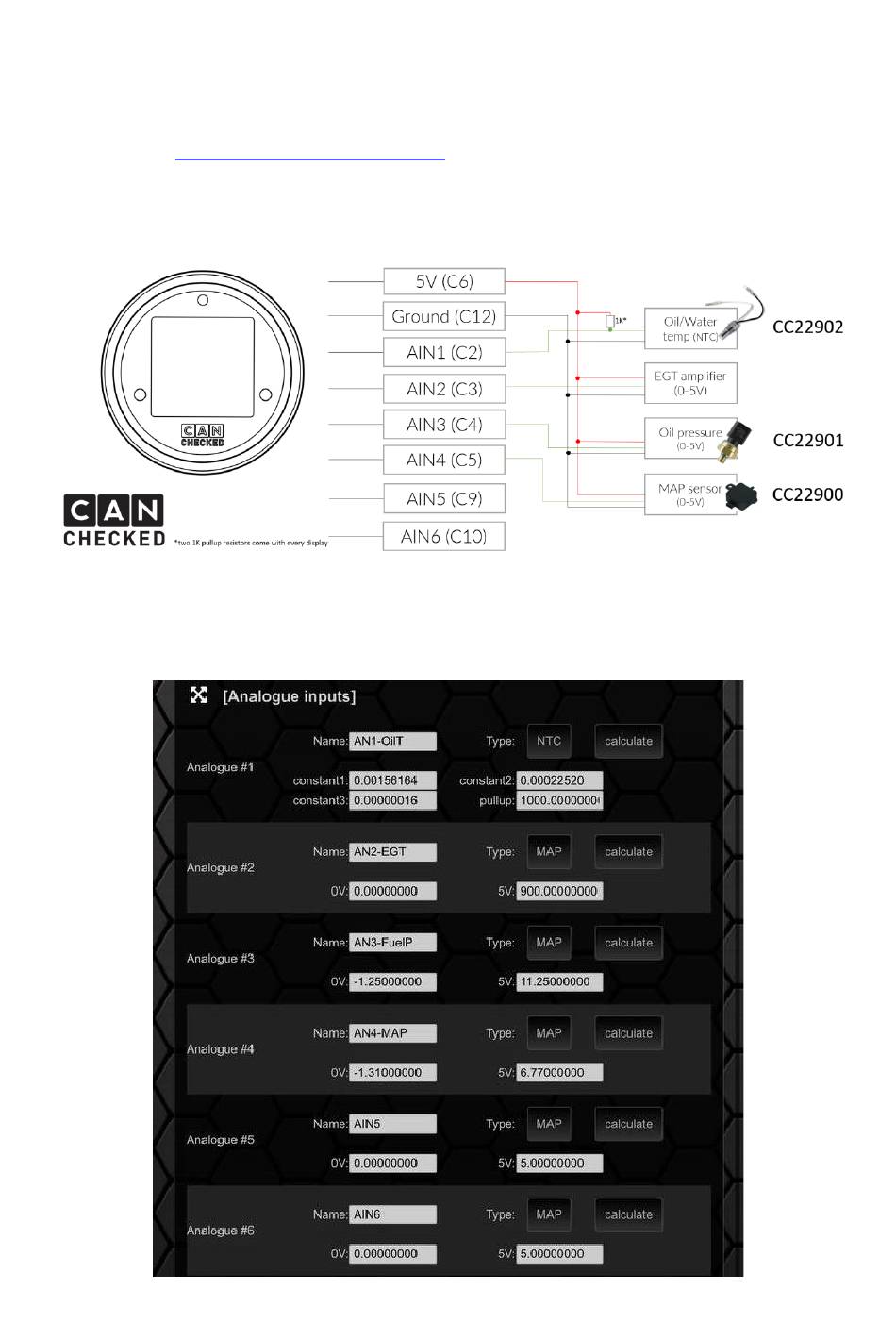

Abbildung 19: Anschluss der AINs
Neben dem physischen Anschluss müssen die Sensoren noch in der oDSS konfiguriert werden. Die
Konfiguration erfolgt im Untermenü Analogue inputs. Nachfolgend ist dieses Untermenü dargestellt.
Abbildung 20: Analogue inputs
Rev 1.0
17
