5 MFD15 Gen2 updaten
Das MFD15 Gen2 kann drahtlos bzw. per WLAN aus der oDSS geupdatet werden, oder per USB Kabel
mit dem CANcheckedUpdater.
5.1 Online Update aus der oDSS
Die Update Device Sektion der oDSS wird zum Hochladen neue Firmware und Filesysteme genutzt.
Die Firmware ist das Betriebssystem deines Datendisplays und das Filesystem beinhaltet neue TRI-
Files.
Die .bin-Dateien für Over-the-Air Updates findest du unter
https://www.canchecked.de/downloads/downloads-mfd15-mfa20-gen2/.
Für ein Update aus der oDSS bitte auf den Start Update Button drücken und die entsprechende .bin-
Datei auswählen. Das Update startet, der Balken läuft durch und das Display rebootet anschließend
automatisch. Danach muss das WLAN erneut aktiviert und die Verbindung zum Hotspot für weitere
Konfiguration erneut hergestellt werden.
5.2 Kabelgebundenes Update per USB
Das MFD15 Gen2 verfügt über einen microUSB-Port auf der Platine. Um an diesen zu gelangen, muss
das MFD15 zerlegt werden. Einfacher ist es das MFD15 Gen2 über den sechspoligen Molex Stecker B
mit einem PC zu verbinden. Der TTL-Adapter von der Gen1 funktioniert hier nicht! Sollte deinem Kit
kein Molex USB-Stecker beiliegen kannst du diesen mit diesem Pinout selbst pinnen:
•
Weiß:
•
Grün:
•
Rot:
•
Schwarz:
Rev 1.0

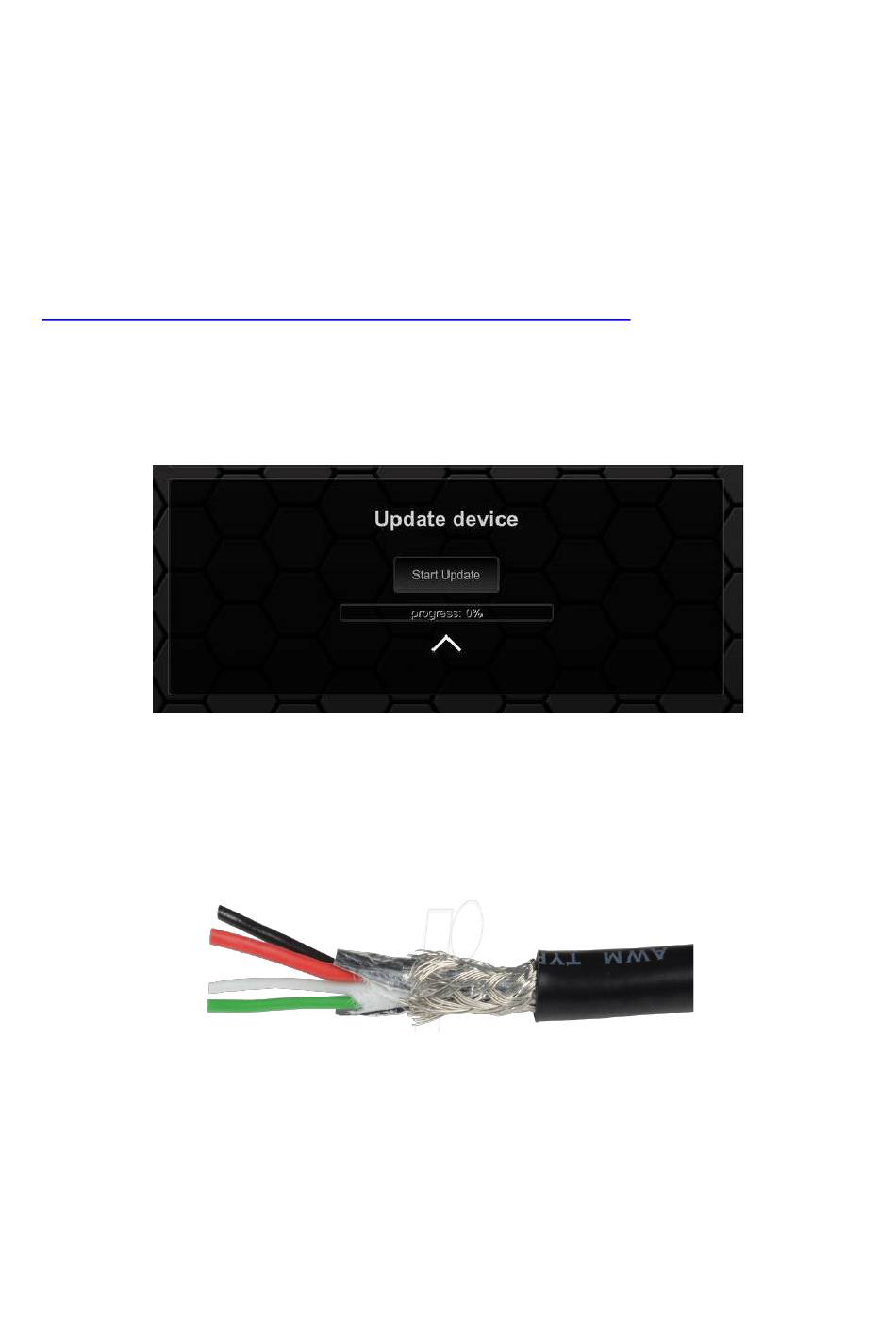

Abbildung 6: oDSS Update
Abbildung 7: USB Kabelfarben
USB Data-
USB Data+
USB 5V
USB GND
->
Pin B1
->
Pin B2
->
Pin B3
->
Pin B4
10
