Einbau- und Betriebsanleitung Wilo-Helix V, FIRST V, 2.0-VE 22-36-52

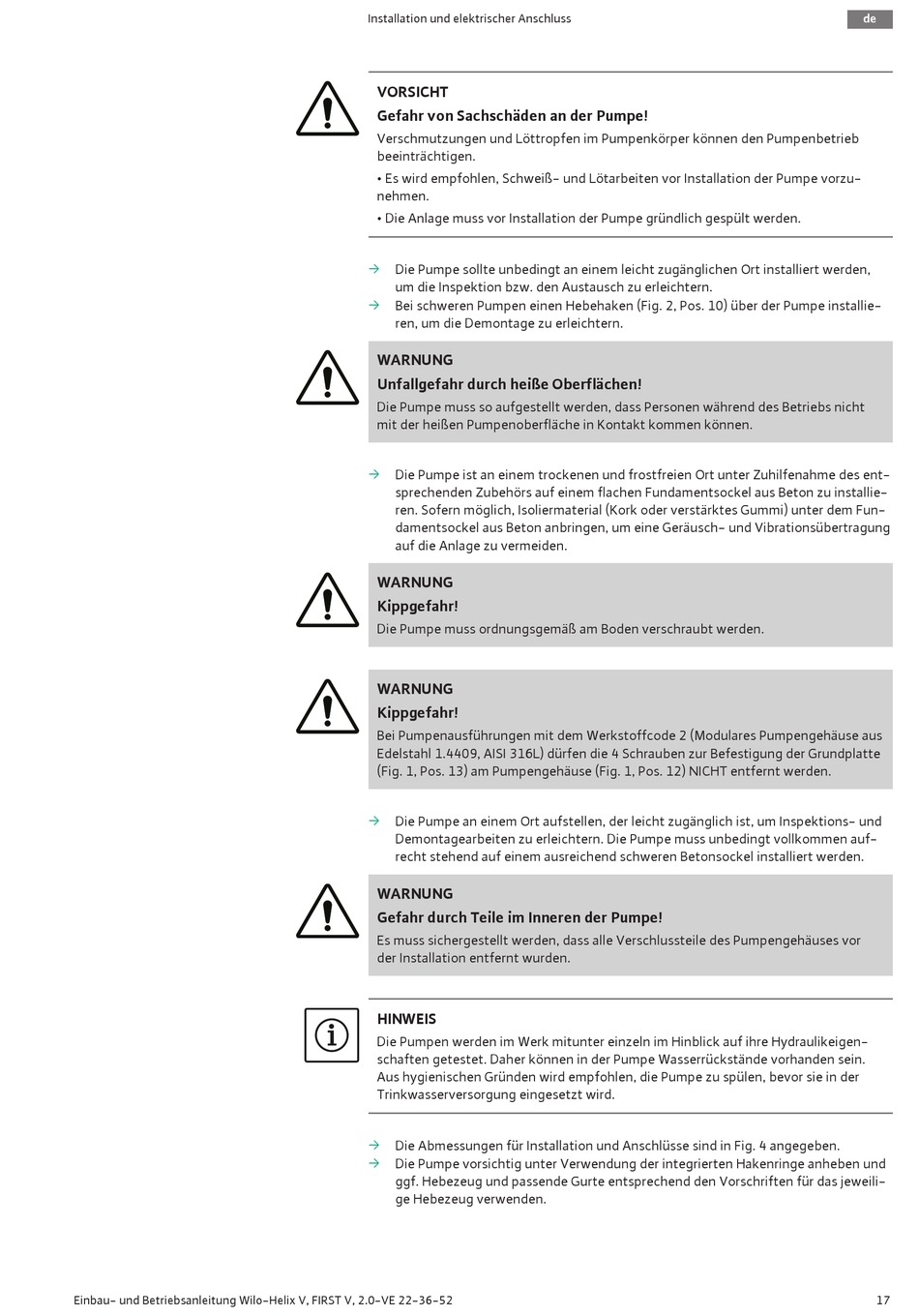

Installation und elektrischer Anschluss
VORSICHT
Gefahr von Sachschäden an der Pumpe!
Verschmutzungen und Löttropfen im Pumpenkörper können den Pumpenbetrieb
beeinträchtigen.
• Es wird empfohlen, Schweiß- und Lötarbeiten vor Installation der Pumpe vorzu-
nehmen.
• Die Anlage muss vor Installation der Pumpe gründlich gespült werden.
ƒ
Die Pumpe sollte unbedingt an einem leicht zugänglichen Ort installiert werden,
um die Inspektion bzw. den Austausch zu erleichtern.
ƒ
Bei schweren Pumpen einen Hebehaken (Fig. 2, Pos. 10) über der Pumpe installie-
ren, um die Demontage zu erleichtern.
WARNUNG
Unfallgefahr durch heiße Oberflächen!
Die Pumpe muss so aufgestellt werden, dass Personen während des Betriebs nicht
mit der heißen Pumpenoberfläche in Kontakt kommen können.
ƒ
Die Pumpe ist an einem trockenen und frostfreien Ort unter Zuhilfenahme des ent-
sprechenden Zubehörs auf einem flachen Fundamentsockel aus Beton zu installie-
ren. Sofern möglich, Isoliermaterial (Kork oder verstärktes Gummi) unter dem Fun-
damentsockel aus Beton anbringen, um eine Geräusch- und Vibrationsübertragung
auf die Anlage zu vermeiden.
WARNUNG
Kippgefahr!
Die Pumpe muss ordnungsgemäß am Boden verschraubt werden.
WARNUNG
Kippgefahr!
Bei Pumpenausführungen mit dem Werkstoffcode 2 (Modulares Pumpengehäuse aus
Edelstahl 1.4409, AISI 316L) dürfen die 4 Schrauben zur Befestigung der Grundplatte
(Fig. 1, Pos. 13) am Pumpengehäuse (Fig. 1, Pos. 12) NICHT entfernt werden.
ƒ
Die Pumpe an einem Ort aufstellen, der leicht zugänglich ist, um Inspektions- und
Demontagearbeiten zu erleichtern. Die Pumpe muss unbedingt vollkommen auf-
recht stehend auf einem ausreichend schweren Betonsockel installiert werden.
WARNUNG
Gefahr durch Teile im Inneren der Pumpe!
Es muss sichergestellt werden, dass alle Verschlussteile des Pumpengehäuses vor
der Installation entfernt wurden.
HINWEIS
Die Pumpen werden im Werk mitunter einzeln im Hinblick auf ihre Hydraulikeigen-
schaften getestet. Daher können in der Pumpe Wasserrückstände vorhanden sein.
Aus hygienischen Gründen wird empfohlen, die Pumpe zu spülen, bevor sie in der
Trinkwasserversorgung eingesetzt wird.
ƒ
Die Abmessungen für Installation und Anschlüsse sind in Fig. 4 angegeben.
ƒ
Die Pumpe vorsichtig unter Verwendung der integrierten Hakenringe anheben und
ggf. Hebezeug und passende Gurte entsprechend den Vorschriften für das jeweili-
ge Hebezeug verwenden.
de
17
