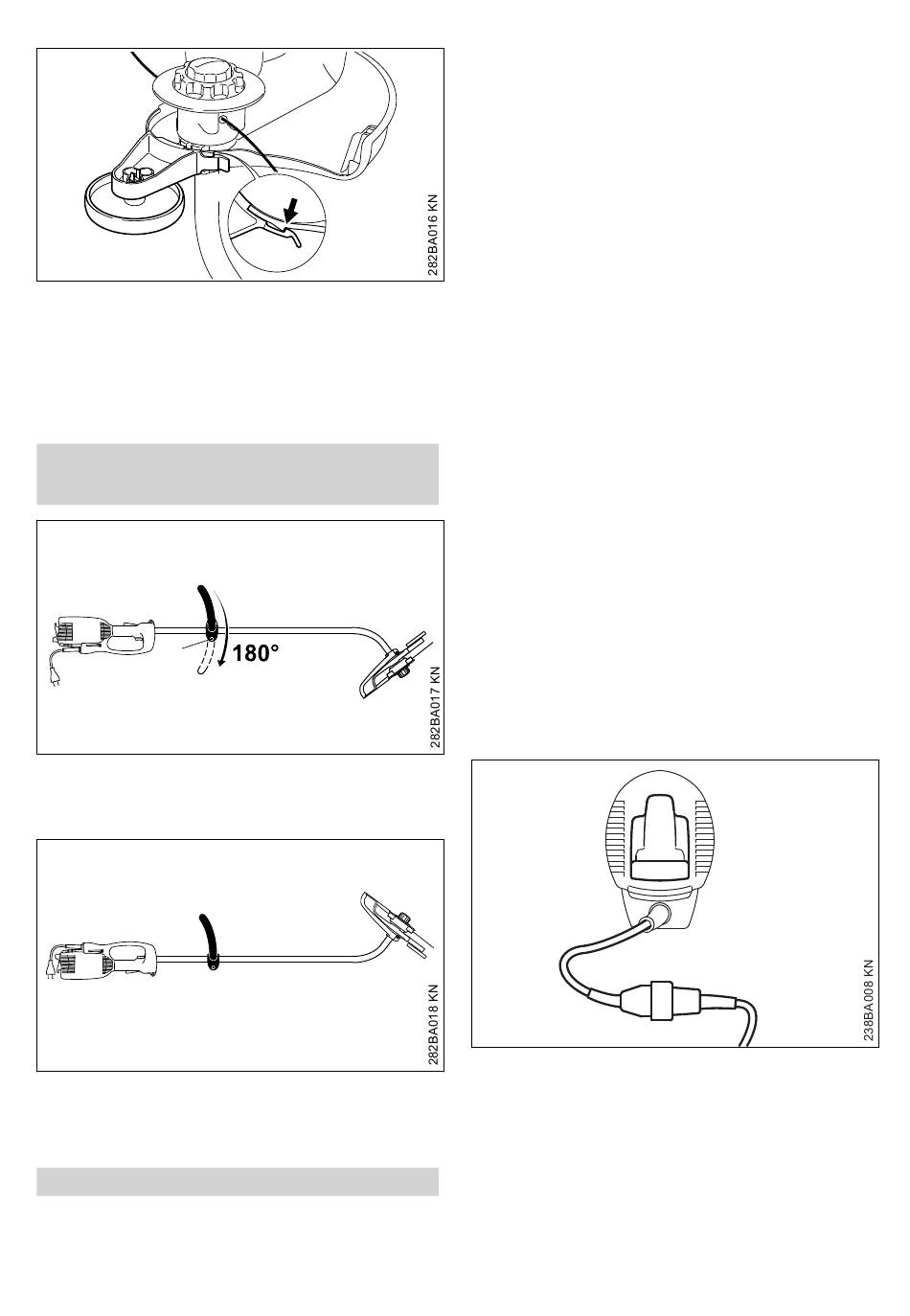

► Fixer la roulette (1) sur le capot protecteur (4)
en accrochant la patte d'encliquetage (5) sur
le crochet (6).
Il suffit de relever légèrement la patte d'enclique‐
tage (5) pour dégager la roulette (1) du cro‐
chet (6) et l'enlever du capot protecteur (4).
10 Transformation en dresse-
bordures
2
1
► Desserrer la vis (1) ;
► faire tourner la poignée circulaire (2) de 180° ;
► serrer fermement la vis (1).
En faisant pivoter le dispositif de 180°, on peut
l'utiliser comme un dresse-bordures (voir « Utili‐
sation »).
11 Branchement électrique
La tension et la fréquence de l'appareil (voir la
plaque signalétique) doivent coïncider avec la
tension et la fréquence du réseau électrique.
50
4
5
6
5

10 Transformation en dresse-bordures

La protection du branchement au réseau doit
être exécutée conformément aux indications
dans les caractéristiques techniques – voir
« Caractéristiques techniques ».
L'appareil doit être branché au réseau d'alimen‐
tation électrique par le biais d'un disjoncteur dif‐
férentiel à courant de fuite qui coupe l'alimenta‐
tion lorsque le courant différentiel dépasse
30 mA.
Le branchement secteur doit être réalisé confor‐
mément à la norme CEI 60364 et à la réglemen‐
tation nationale.
11.1
Rallonge
Les caractéristiques de la rallonge employée doi‐
vent au moins satisfaire aux mêmes exigences
que le cordon d'alimentation électrique de la
machine. Se référer aux marques (désignation
du type) appliquées sur le cordon d'alimentation
électrique.
Les fils du câble doivent avoir la section mini‐
male indiquée en fonction de la tension du sec‐
teur et de la longueur du câble.
Longueur de câble
220 V – 240 V :
jusqu'à 20 m
de 20 m à 50 m
100 V – 127 V :
jusqu'à 10 m
de 10 m à 30 m
1
► Introduire la fiche secteur (1) dans la prise (2)
de la rallonge.
11.2
Attache amortissant les efforts
de traction
L'attache amortissant les efforts de traction évite
l'endommagement du cordon d'alimentation élec‐
trique.
Section minimale
2
1,5 mm
2
2,5 mm
2
AWG 14 / 2,0 mm
2
AWG 12 / 3,5 mm
2
0458-282-9621-B
