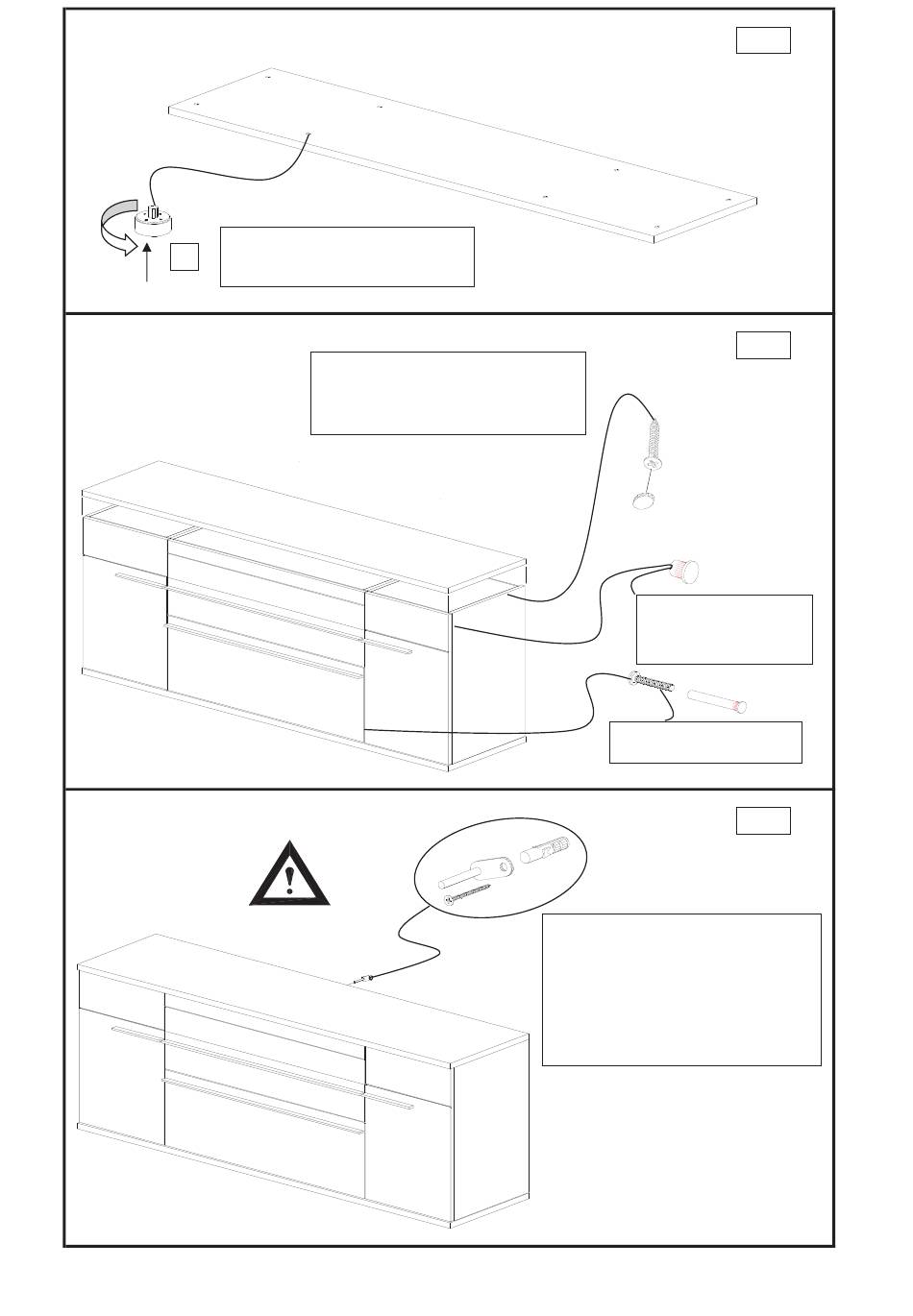

Bild 12, Abdeckplatte unten ausrichten
Niveliergleiter in die vorgesehenen
+/-
Bohrungen eindrücken
und Schränke ausrichten
Bild 13
Bild 14, Befestigung Kippsicherung
. Montage ATENA allg. ab R5424.xlsx
Befestigung Abdeckplatten 26mm an
markierten Punkten von innen!
(Senkschraube 4x 27mm und Abdeck-
Kappen in Korpusfarbe)
25.06.2019/EFF
Abdeck-Kappe vernickelt
Ø5mm, für nicht verwendete
Verbindungsbohrungen in
Schrankseiten montieren!
Verbindungsschraube
M4x 28 mit Hülsenmutter
Bei allen U-Schränken 5-8R, wird ein
Befestigungswinkel mit Metallzapfen als
Kippsicherung montiert. Hierbei wird
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 26mm Abdeckplatte den
Beschlag ab.
AT31
AT31
AT31
Seite 7/19
