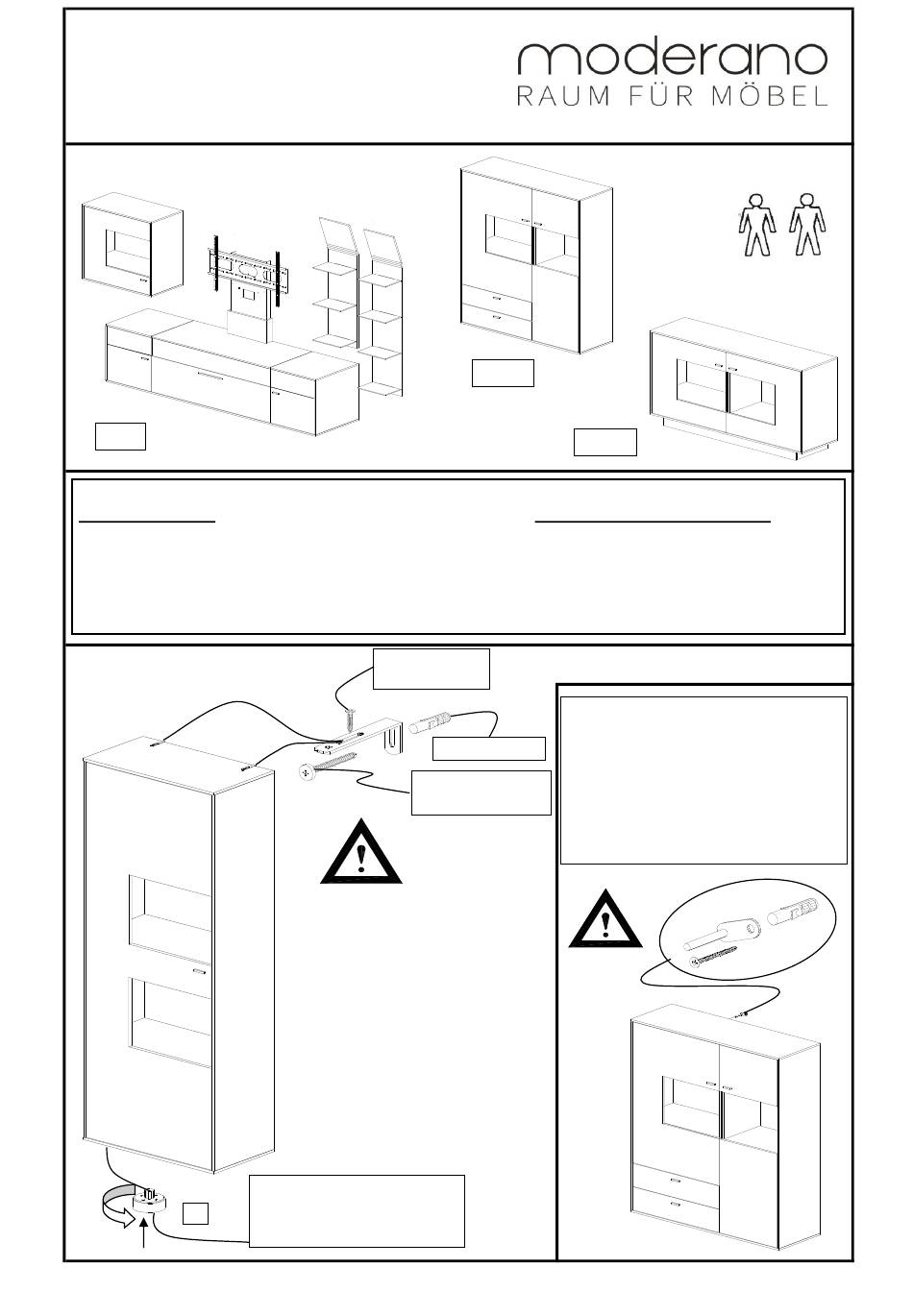

Montage MediaConcept
allgemein
ab R4696

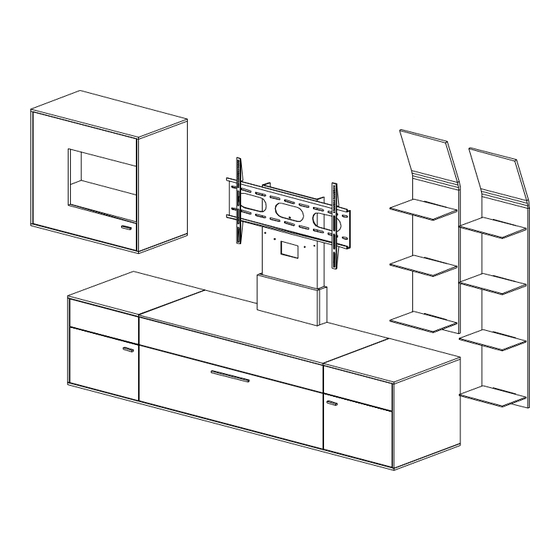

Bild 1 Beispielwände
Bsp1
Achtung!
Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten
Kippsicherungen befestigen!
Bild 2, Kippsicherungen montieren!
+/-
. Montage MC_Media700 allg.-ab R4696.xlsx
Rundkopf-
schraube 4x17
Zylinderkopf-
schraube 5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
HB8-1
SB4-1
Bitte beachten!
Bei allen U-Schränken 4R und 8R, wird
ein Befestigungswinkel mit Metallzapfen
als Kippsicherung montiert. Hierbei wird
Dübel Ø 8mm
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 13mm Abdeckplatte den
Beschlag ab.
27.02.2018/EFF
qualifiziertes
Fachpersonal
Seite 1/14
Werbung
Verwandte Anleitungen für moderano MediaConcept Media700
Inhaltszusammenfassung für moderano MediaConcept Media700
- Seite 1 Montage MediaConcept allgemein ab R4696 Bild 1 Beispielwände qualifiziertes Fachpersonal HB8-1 Bsp1 SB4-1 Achtung! Bitte beachten! Hängeelemente exakt nach Vorgabe montieren! Alle kippgefährdete Elemente mit den mitgelieferten Kippsicherungen befestigen! Bild 2, Kippsicherungen montieren! Rundkopf- schraube 4x17 Bei allen U-Schränken 4R und 8R, wird ein Befestigungswinkel mit Metallzapfen als Kippsicherung montiert.
- Seite 2 Bild 3, Abdeckplatten+ Füße montieren Bsp1 Befestigung Abdeckplatten 13mm an markierten Punkten von innen! Senkschraube 4x 27mm und Abdeck- Kappen Niveliergleiter in die vorgesehenen Bohrungen eindrücken und Schränke ausrichten, falls nötig Fronten abnehmen Bild 4, TV-Säule montieren 3x Distanzhülse Alu 84x 15mm + 3x Senkschraube 5x 120mm Bsp1 von hinten am Boden befestigen!
- Seite 3 Bild 6, Montage TV-Halter Befestigung TV-Wandhalterung Bsp1 an der TV-Säule mit 4 St. Ruko M8 x 12mm Stopper für TV-Einschub (vormontiert) Bild 7, Montage TV-Einschub Bsp1 TV-Säulenverkleidung mit Magneten befestigen (IR-Repeater für TV-Geräte nur bei Kundenwunsch) wenn bestellt, kabelloses Ladegerät "KLG" in die Fräsung vom TV-Einschub eindrücken+ festziehen TV-Einschub kann um ca.
- Seite 4 Bild 9, Glasböden am Wandpaneel befestigen Bsp1 Glasboden ins Wand- Wandpaneel paneel einschieben Glasboden festklemmen und Neigung einstellen! SW 5 Glasboden Bild 10 Justierung der Hängeschränke - obere Justierschraube = Achtung!! Von oben kontrollieren, Bsp1 Tiefenverstellung dass alle Beschläge in der Schiene eingehängt sind.
- Seite 5 Bild 11 Befestigung Abdeckplatten 13mm an Bsp1 markierten Punkten von innen! (Senkschraube 4x 27mm und Abdeck- Kappen in Korpusfarbe) Abdeck-Kappe, d= 12mm Bild 12 Kabelabdeckung mit Bsp1 ohne Bürstendichtung TV-Säule zum herausnehemen Push-Beschlag am Schrank montiert, verstellbar, mit Magnetzuhaltung Klappe öffnet sich durch drücken! Bild 13 HB8-1...
- Seite 6 Bild 14 HB8-1 Befestigung Abdeckplatten 13mm an markierten Punkten von innen! (Senkschraube 4x 27mm und Abdeck- Kappen in Korpusfarbe) Abdeck-Kappe vernickelt Ø5mm, für nicht verwendete Verbindungsbohrungen in Schrankseiten montieren! Verbindungsschraube M4x 28 mit Hülsenmutter Bild 15, Sockelkasten montieren und ausrichten Detail Sockelblenden SB4-1 Detail...
- Seite 7 Bild 17, Hängeregale bohren (Höhenraster Regale) 162.5 162.5 1413 8R= 1454 162.5 162.5 1589 9R= 1630 162.5 41 121.5 41 121.5 41 121.5 1765 10R= 1806 1080 1080 1432 1432 1264 1264 1784 1784 1616 1616 Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine.
- Seite 8 Bild 18, Hängeregale einhängen und ausrichten Justierung der Hängeschränke+ Hängeregale - Achtung!! Von oben kontrollieren, dass alle Beschläge in der Schiene eingehängt sind. obere Justierschraube = Tiefenverstellung kurze Schienen 125mm für Regale untere Justierschraube = Höhenverstellung Zylinderkopfschraube 5,5x70 + Dübel 8mm Regal senkrecht Regal waagrecht...
- Seite 9 Bild 19 , Montage Schubkasteneinteilung Gläser einschieben Clips eindrücken Profile sind im Schubkasten vormontiert E1-98 , 4 Gläser 296x 70x 4mm E2-98 , 4 Gläser 296x 170x 4mm E2-65 , 3 Gläser 296x 170x 4mm E1-65 , 3 Gläser 296x 70x 4mm Bild 20 , Einstellung Frontspalt mit Magnet Frontspalt durch drehen des Magneten mit einem...
- Seite 10 Griffmontage Türen+ Schubkästen Griffe mit 2 St. Tellerschraube M4x25 anschrauben. Ausrichten der Türen durch Nachstellen der Scharniere Banddemontage ausrichten der Tür in senkrechter Richtung Ein- bzw. Ausschalter der Tür- Dämpfung! öffnen Tiefenverstellung Bandabdeckung: Bei gekröpften Bändern, gekröpfte Abdeckung verwenden ausrichten der Tür mit der Verstellschraube in waagerechter Richtung Schubkasten Höhen- Feinjustierung...
- Seite 11 Höhenraster MediaConcept, Hängeschränke 9R= 1584 1266.5 268.5 2096 7R= 1232 2096 7R= 1232 1920 6R= 1056 2008 6R= 1056 1920 4R= 704 1568 . Montage MC_Media700 allg.-ab R4696.xlsx 27.02.2018/EFF Seite 11/14...
- Seite 12 Höhenraster MediaConcept, Paneelregale 9R= 1584 7R= 1232 2091 9R= 1584 7R= 1232 1915 9R= 1584 7R= 1232 1787 9R= 1584 7R= 1232 1611 . Montage MC_Media700 allg.-ab R4696.xlsx 27.02.2018/EFF Seite 12/14...
- Seite 13 Beleuchtungsplan MediaConcept ohne FKS Wichtiger Hinweis zur LED-Beleuchtung: Anschluß der Leuchten nur an Sicherheits- Achtung, max. Belastung vom Trafo trafos nach EN 61558 (VDE 570), 12 Volt beachten! Eine Überlastung vom Trafo Gleichspannung (DC). verkürzt die Betriebsdauer! Defekt!!! EVG-LED, 10 fach-Verteiler, 12V-DC (weißes Stecksysem), 30 Watt, 230V L.
- Seite 14 Beleuchtungsplan MediaConcept mit FKS4 Wichtiger Hinweis zur LED-Beleuchtung: Achtung, max. Belastung vom Trafo Anschluß der Leuchten nur an Sicherheits- beachten! Eine Überlastung vom Trafo trafos nach EN 61558 (VDE 570), 12 Volt verkürzt die Betriebsdauer! Defekt!!! Gleichspannung (DC). LED-Glaskantenband "LN228" L.
