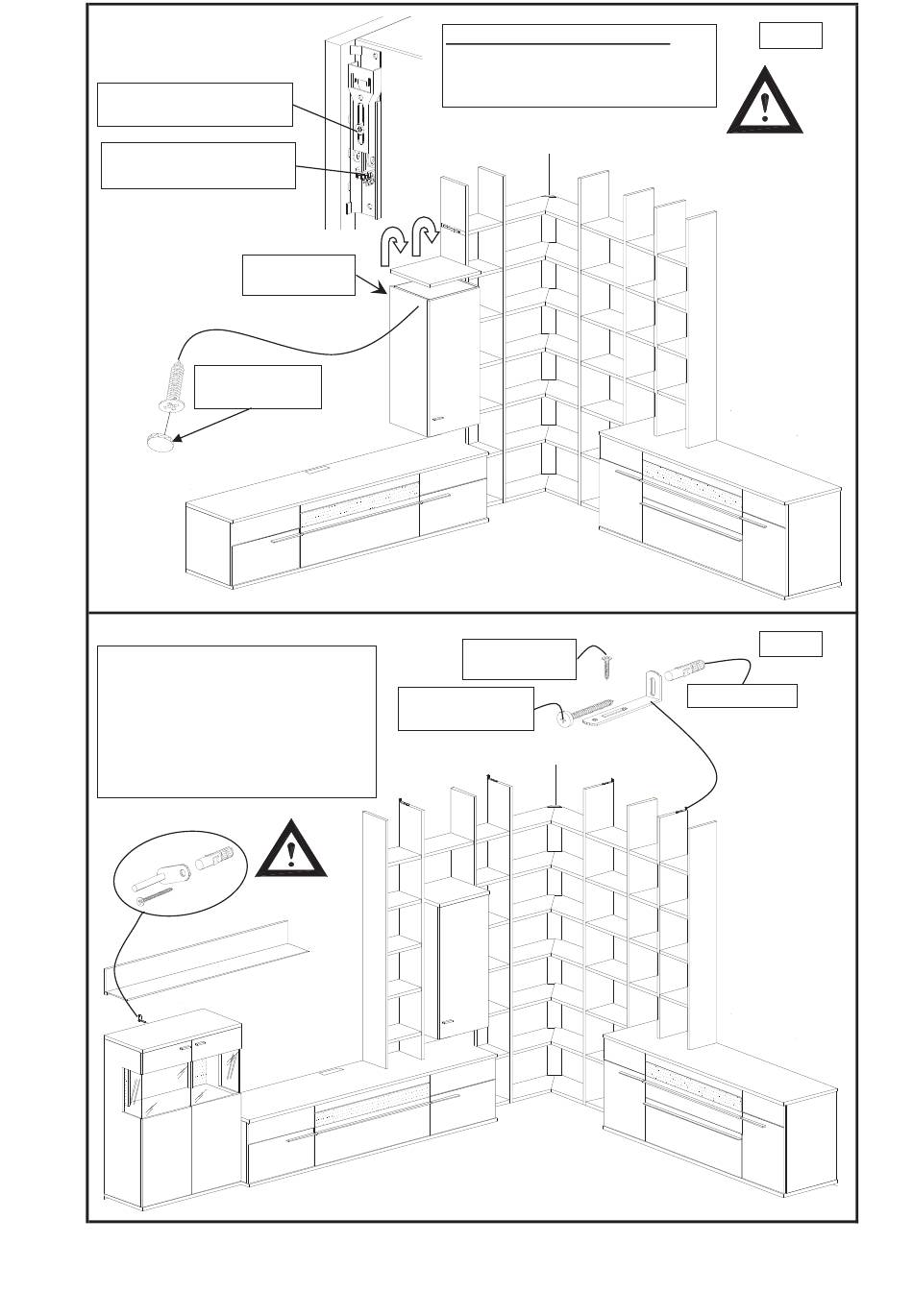

Bild 30, Hängeschrank montieren
obere Justierschraube =
Tiefenverstellung
untere Justierschraube =
Höhenverstellung
Abdeck-Kappe,
d= 12mm
Bild 31, Kippsicherungen montieren
Bei allen U-Schränken 5-8R, wird ein
Befestigungswinkel mit Metallzapfen als
Kippsicherung montiert. Hierbei wird
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 13mm Abdeckplatte den
Beschlag ab.
Montage Wangen ATENA ab R5381.xls
Hängeschrank
einhängen
Zylinderkopf-
schraube 5,5x70
28.05.2019 / EFF
Justierung der Hängeschränke -
Achtung!! Von oben kontrollieren,
dass alle Beschläge in der Schiene
eingehängt sind.
Rundkopf-
schraube 4x17
AT27
AT27
Dübel Ø 8mm
Seite 17/24
