Montage TRENTINO allg.

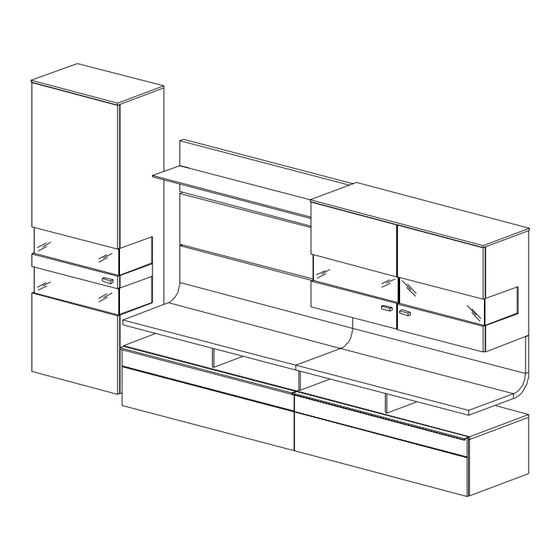

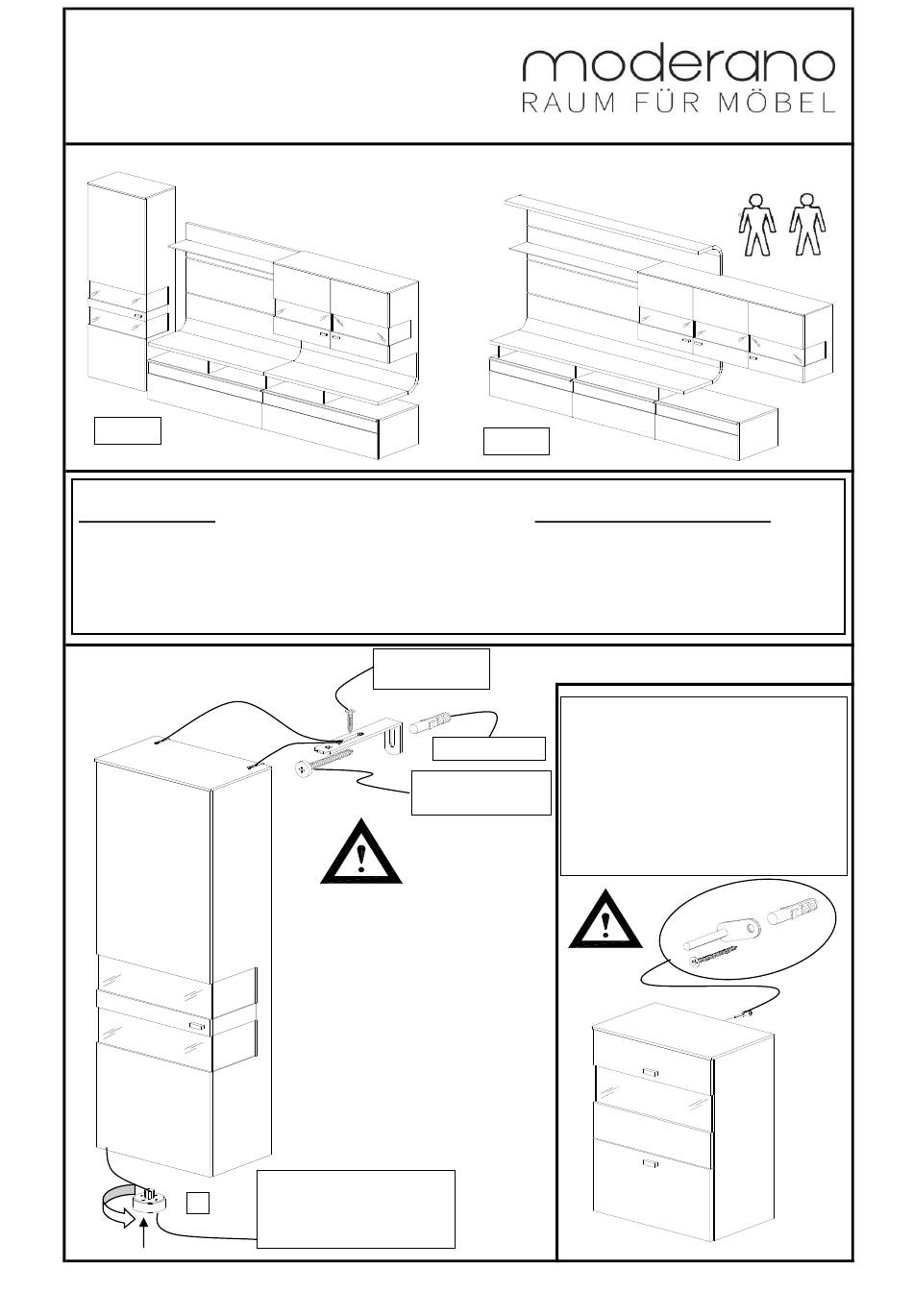

Bild 1 Beispielwände
TO203
Achtung!
Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten
Kippsicherungen befestigen!
Bild 2, Kippsicherungen montieren!
+/-
Montage TO_Trentino allg.-ab R5040.xlsx
ab R5040
Rundkopf-
schraube 4x17
Zylinderkopf-
schraube 5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
19.12.2017/EFF
TO201
Bitte beachten!
Bei allen U-Schränken 5R und 8R, wird
ein Befestigungswinkel mit Metallzapfen
als Kippsicherung montiert. Hierbei wird
Dübel Ø 8mm
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 12mm Abdeckplatte den
Beschlag ab.
qualifiziertes
Fachpersonal
Seite 1/12
